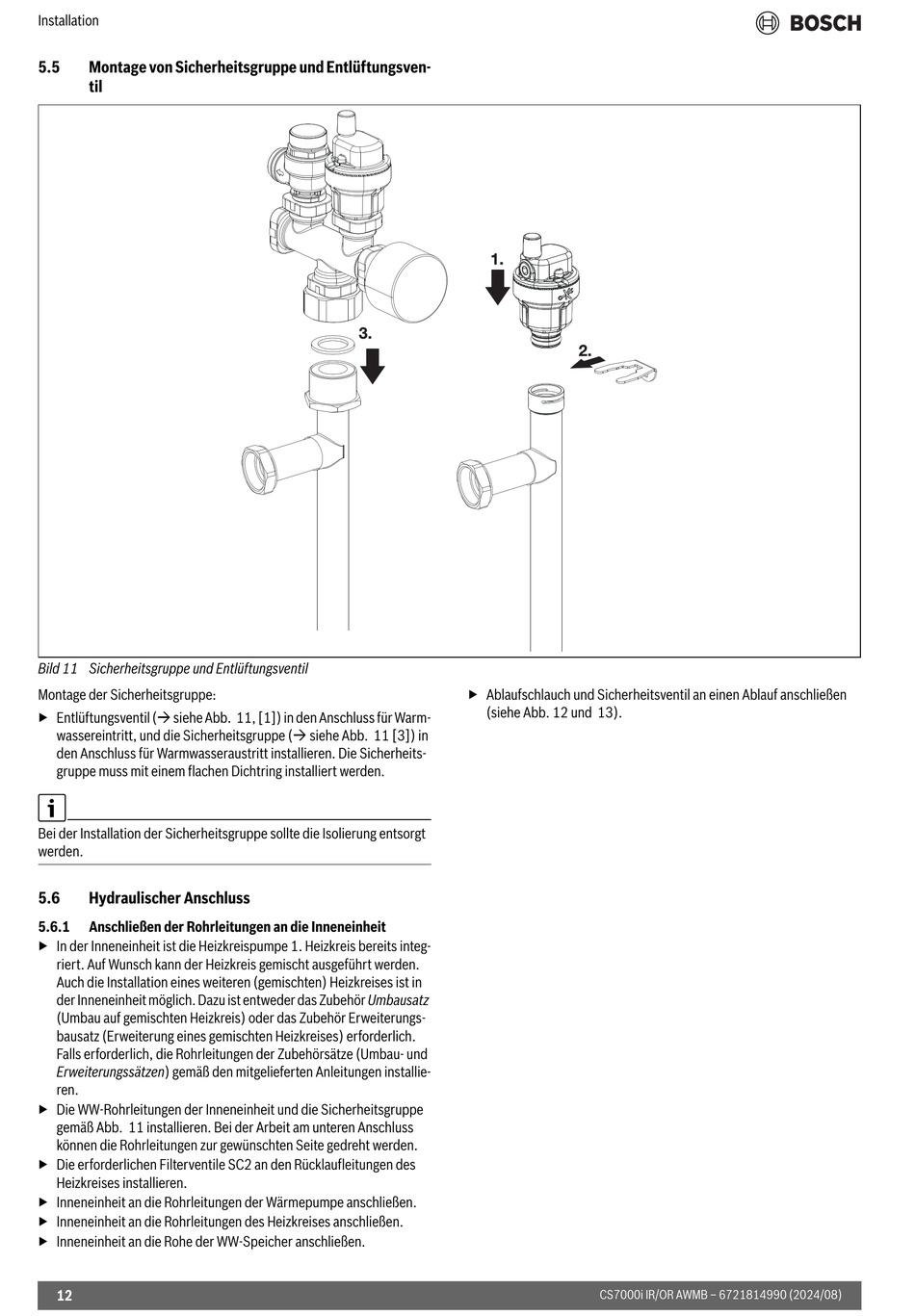

Installation
5.5
Montage von Sicherheitsgruppe und Entlüftungsven-
til

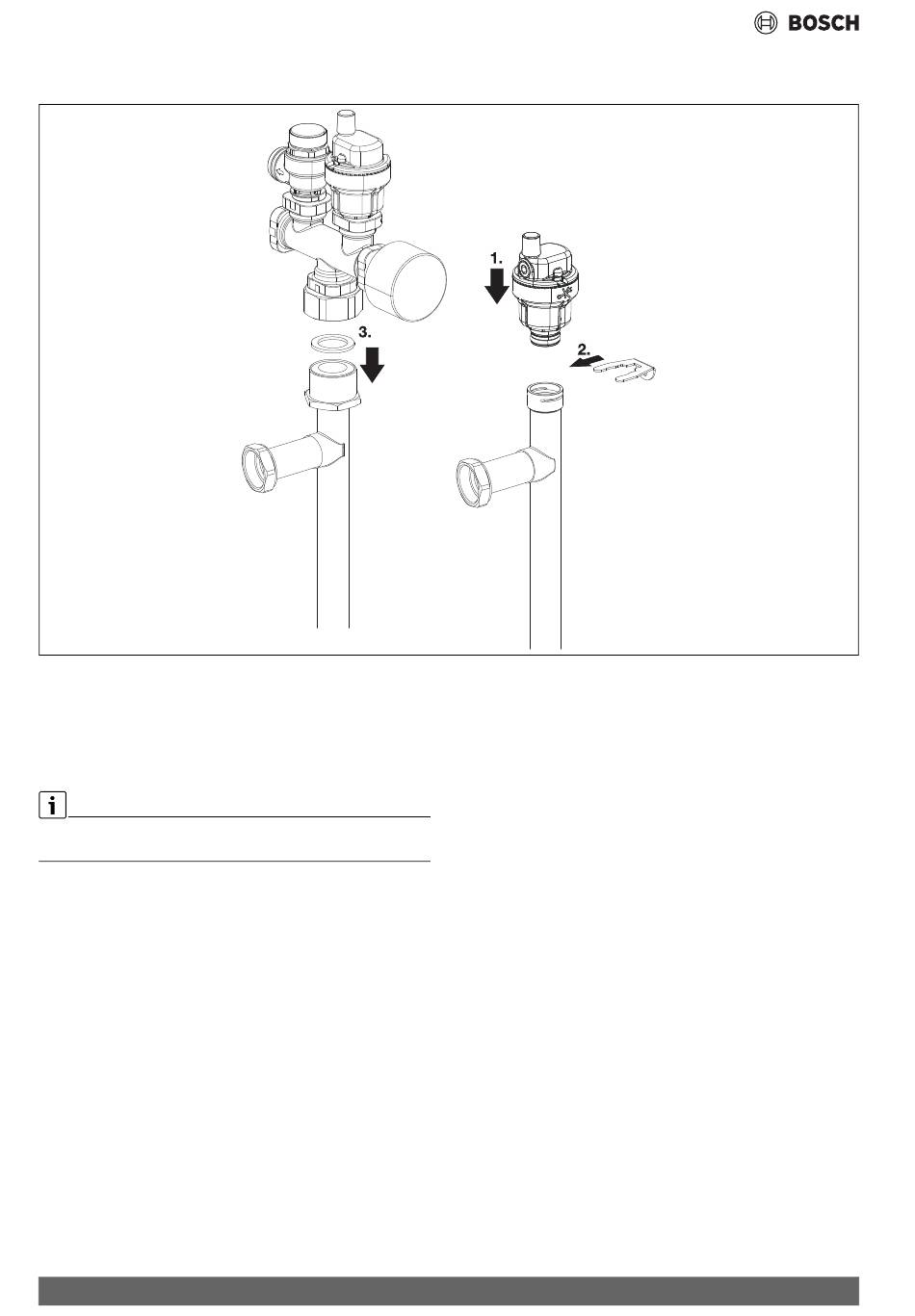

Bild 11 Sicherheitsgruppe und Entlüftungsventil
Montage der Sicherheitsgruppe:
▶ Entlüftungsventil ( siehe Abb. 11, [1]) in den Anschluss für Warm-
wassereintritt, und die Sicherheitsgruppe ( siehe Abb. 11 [3]) in
den Anschluss für Warmwasseraustritt installieren. Die Sicherheits-
gruppe muss mit einem flachen Dichtring installiert werden.
Bei der Installation der Sicherheitsgruppe sollte die Isolierung entsorgt
werden.
5.6
Hydraulischer Anschluss
5.6.1
Anschließen der Rohrleitungen an die Inneneinheit
▶ In der Inneneinheit ist die Heizkreispumpe 1. Heizkreis bereits integ-
riert. Auf Wunsch kann der Heizkreis gemischt ausgeführt werden.
Auch die Installation eines weiteren (gemischten) Heizkreises ist in
der Inneneinheit möglich. Dazu ist entweder das Zubehör Umbausatz
(Umbau auf gemischten Heizkreis) oder das Zubehör Erweiterungs-
bausatz (Erweiterung eines gemischten Heizkreises) erforderlich.
Falls erforderlich, die Rohrleitungen der Zubehörsätze (Umbau- und
Erweiterungssätzen) gemäß den mitgelieferten Anleitungen installie-
ren.
▶ Die WW-Rohrleitungen der Inneneinheit und die Sicherheitsgruppe
gemäß Abb. 11 installieren. Bei der Arbeit am unteren Anschluss
können die Rohrleitungen zur gewünschten Seite gedreht werden.
▶ Die erforderlichen Filterventile SC2 an den Rücklaufleitungen des
Heizkreises installieren.
▶ Inneneinheit an die Rohrleitungen der Wärmepumpe anschließen.
▶ Inneneinheit an die Rohrleitungen des Heizkreises anschließen.
▶ Inneneinheit an die Rohe der WW-Speicher anschließen.
12
▶ Ablaufschlauch und Sicherheitsventil an einen Ablauf anschließen
(siehe Abb. 12 und 13).
CS7000i IR/OR AWMB – 6721814990 (2024/08)
