Bosch CS7000i IOR AWMB Installationsanleitung Seite 45

Wärmepumpen-kompaktmodul mit pufferspeicher

11.6.4 Spannungsversorgung für Wärmepumpe und Inneneinheit

9 kW 3N ~

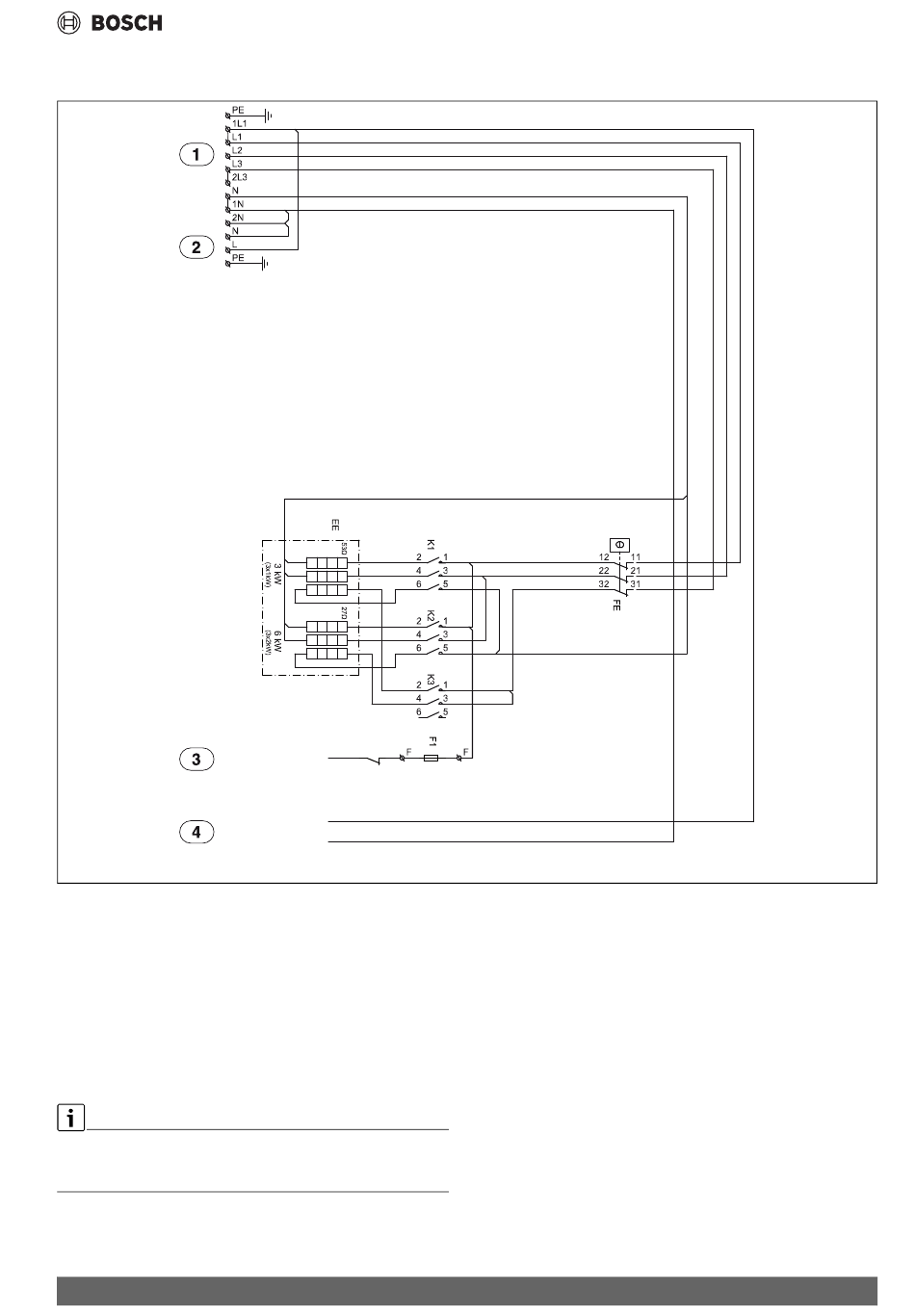

Bild 53 Spannungsversorgung Wärmepumpe und Inneneinheit 9 kW

[1]

Eingang 400 V 3N ~

[2]

Spannungsversorgung für Zubehör

[3]

Alarmausgang Elektro-Heizeinsatz

[4]

Betriebsspannung Installationsmodul

[EE] Elektro-Heizeinsatz

[FE] Überhitzungsschutz Elektro-Heizeinsatz

[F1] Anschlussklemmensicherung

[K1] Schütz Stufe 1

[K2] Schütz Stufe 2

[K3] Schütz Stufe 3

Anschluss an: L1-L2-L3-1N-PE.

Zufuhr Wärmepumpe: 2L3-2N-PE.

Bedieneinheit: L-N-PE.

• Elektro-Heizeinsatz im Kompressorbetrieb: 2-4-6 kW (K3 gesperrt)

• Nur Elektro-Heizeinsatz, Kompressor aus: 2-4-6-9 kW

CS7000i IR/OR AWMB – 6721814990 (2024/08)

Technische Daten

10022119-001
