Technische Daten
11.6.2 Schaltplan CS7000iAW AWMB 3N~ und Wärmepumpe 3N~, Standardeinstellung

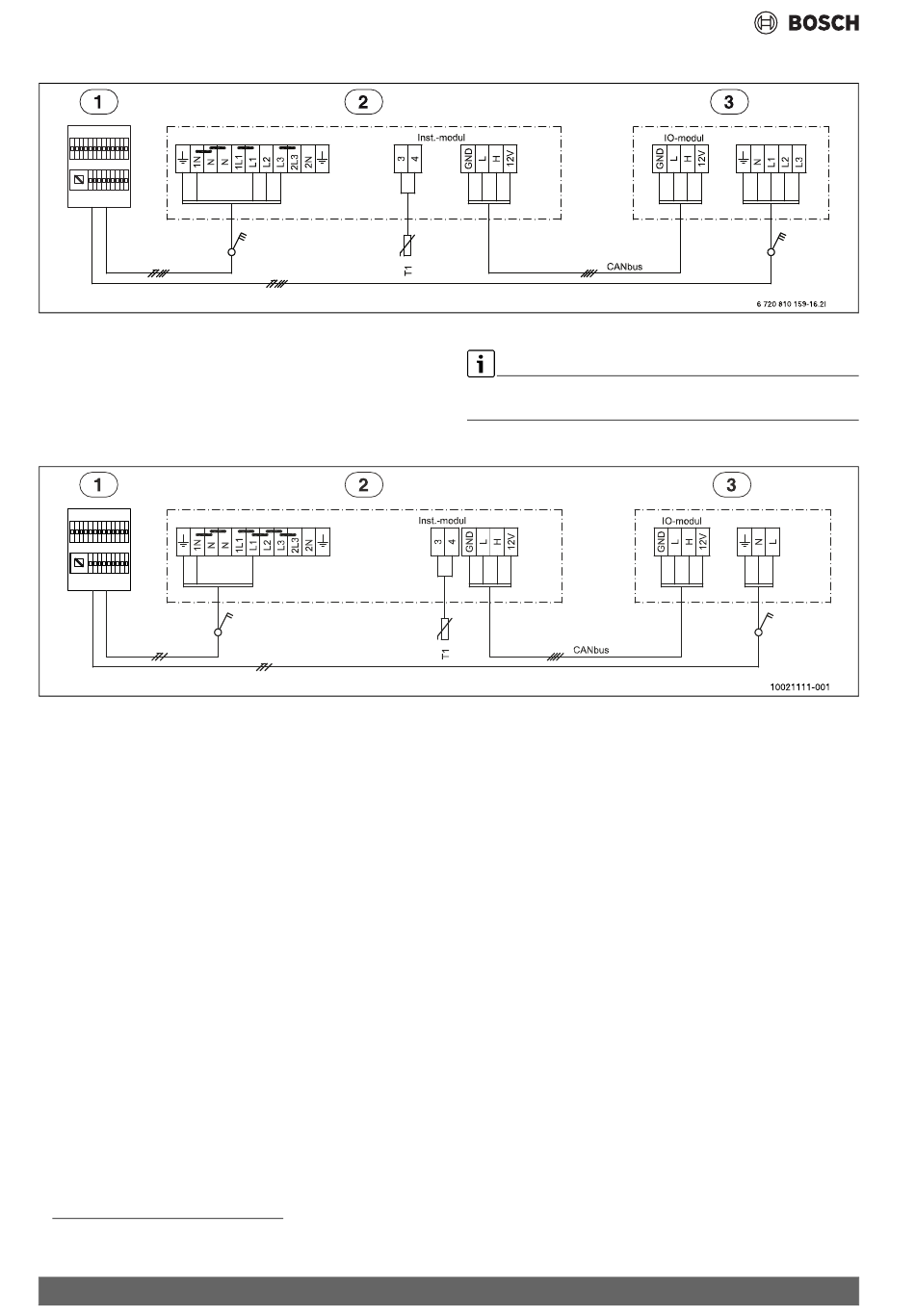

Bild 51 Schaltplan 3 N~
[1] Hauptverteiler
[2] Inneneinheit mit 9 kW, 400V 3N~
[3] Wärmepumpe 13/17, 400V 3N~
[T1] Außentemperaturfühler
11.6.3 Schaltplan CS7000iAW AWMB 1N~ und Wärmepumpe 1N~
1)
Bild 52 Schaltplan 1N~
[1] Hauptverteiler
[2] Inneneinheit 9 kW, 230V 1N~
[3] Wärmepumpe 5/7/9/13, 230V 1N~
[T1] Außentemperaturfühler
1) Nicht für Deutschland
44
Elektro-Heizeinsatz L1-L2, Wärmepumpe L3. Elektro-Heizeinsatz L3 im
Wärmepumpenbetrieb gesperrt.
