Technische Daten
11.6.5 Spannungsversorgung für Wärmepumpe und Inneneinheit
9 kW 1N ~
1
2
3
4

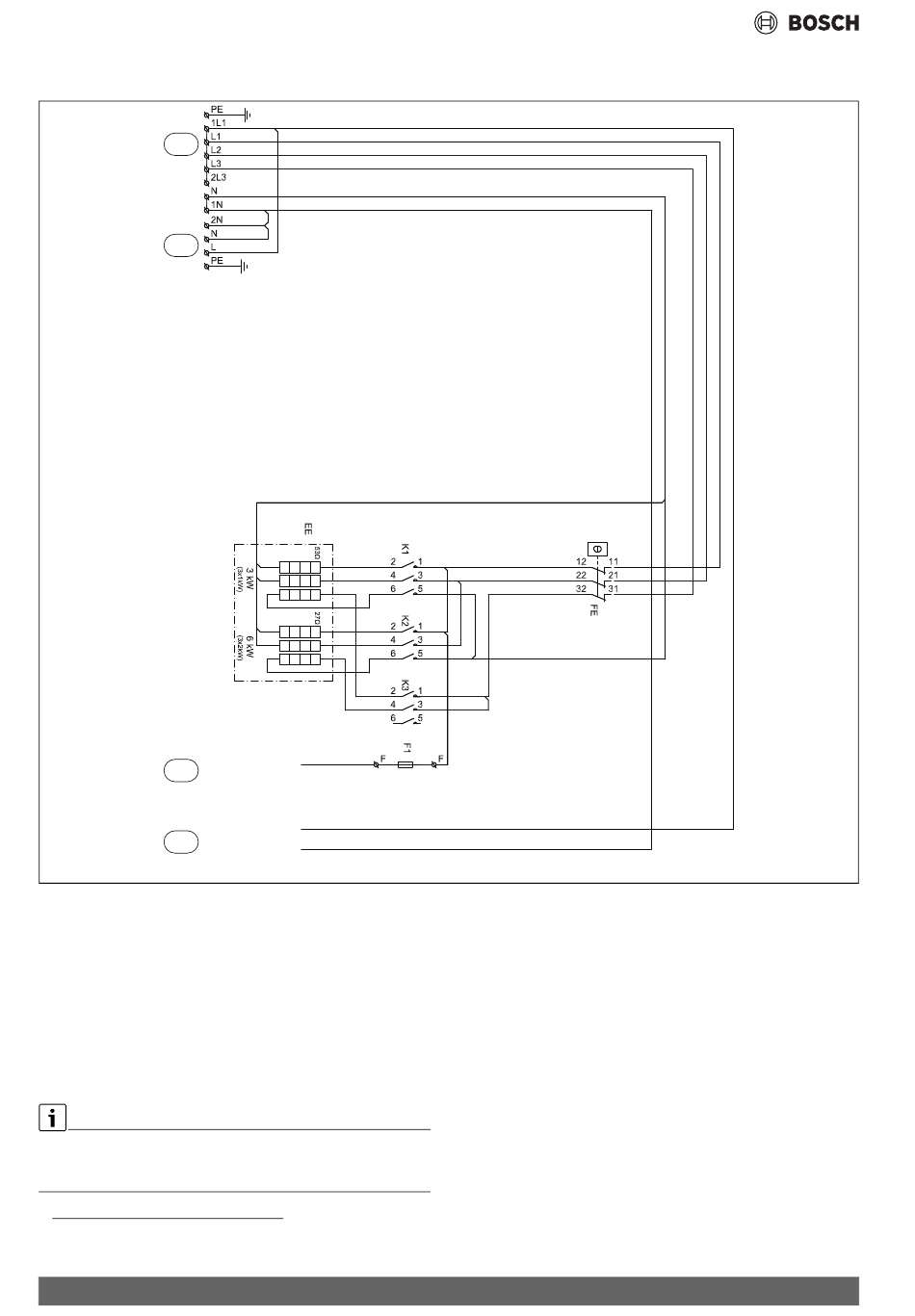

Bild 54 Spannungsversorgung für Wärmepumpe und Inneneinheit 9 kW
[1]
Eingang 230 V 1N ~
[2]
Spannungsversorgung für Zubehör
[3]
Alarmausgang Elektro-Heizeinsatz
[4]
Betriebsspannung Installationsmodul
[EE] Elektro-Heizeinsatz
[FE] Überhitzungsschutz Elektro-Heizeinsatz
[F1] Anschlussklemmensicherung
[K1] Schütz Stufe 1
[K2] Schütz Stufe 2
[K3] Schütz Stufe 3
Anschluss an: L1-1N-PE. Hinweis zu Überbrückung.
Bedieneinheit: L-N-PE.
Anschluss der Wärmepumpe mit eigener Spannungsversorgung.
1) Nicht für Deutschland
46
1)
• Elektro-Heizeinsatz im Kompressorbetrieb: 2-4-6 kW (K3 gesperrt)
• Nur Elektro-Heizeinsatz, Kompressor aus: 2-4-6-9 kW
CS7000i IR/OR AWMB – 6721814990 (2024/08)
6 720 809 156-37.3I
