3
Aufbau und Funktion
3.1
Standardfunktionen
3.1.1
Schüttelfunktion
Mechanik
Variabler Schüttelhub
Schütteltisch
2
27.05.2024
Der Schütteltisch bewegt sich in einer kreisförmigen Bewegung. Der
Antrieb erfolgt durch einen Elektromotor, der über einen Antriebs-
riemen mit dem Schwungrad des Geräts verbunden ist. Um Verlet-
zungen zu vermeiden und ein einfaches Be- und Entladen zu ermög-
lichen, wird der Antrieb automatisch ausgeschaltet, sobald die Tür
geöffnet wird.
Das Gegengewicht für den Massenausgleich befindet sich unterhalb
des Schütteltischs. Je nach Bauart beträgt die Auslenkung der Kreisbe-
wegung 3, 25 oder 50 mm bzw. ist variabel bei Geräten mit verstell-
barem Hub. Die Kreisbewegung des Schütteltischs läuft im Uhrzeiger-
sinn.
Ist das Gerät mit einem variablen Schüttelhub ausgestattet, kann der
Exzenterhub in vier Positionen eingestellt werden:
12,5 mm, 19 mm, 25 mm, 50 mm
■
Um einen vibrationsarmen Lauf zu gewährleisten, sind die Gegenge-
wichte ebenfalls verstellbar.

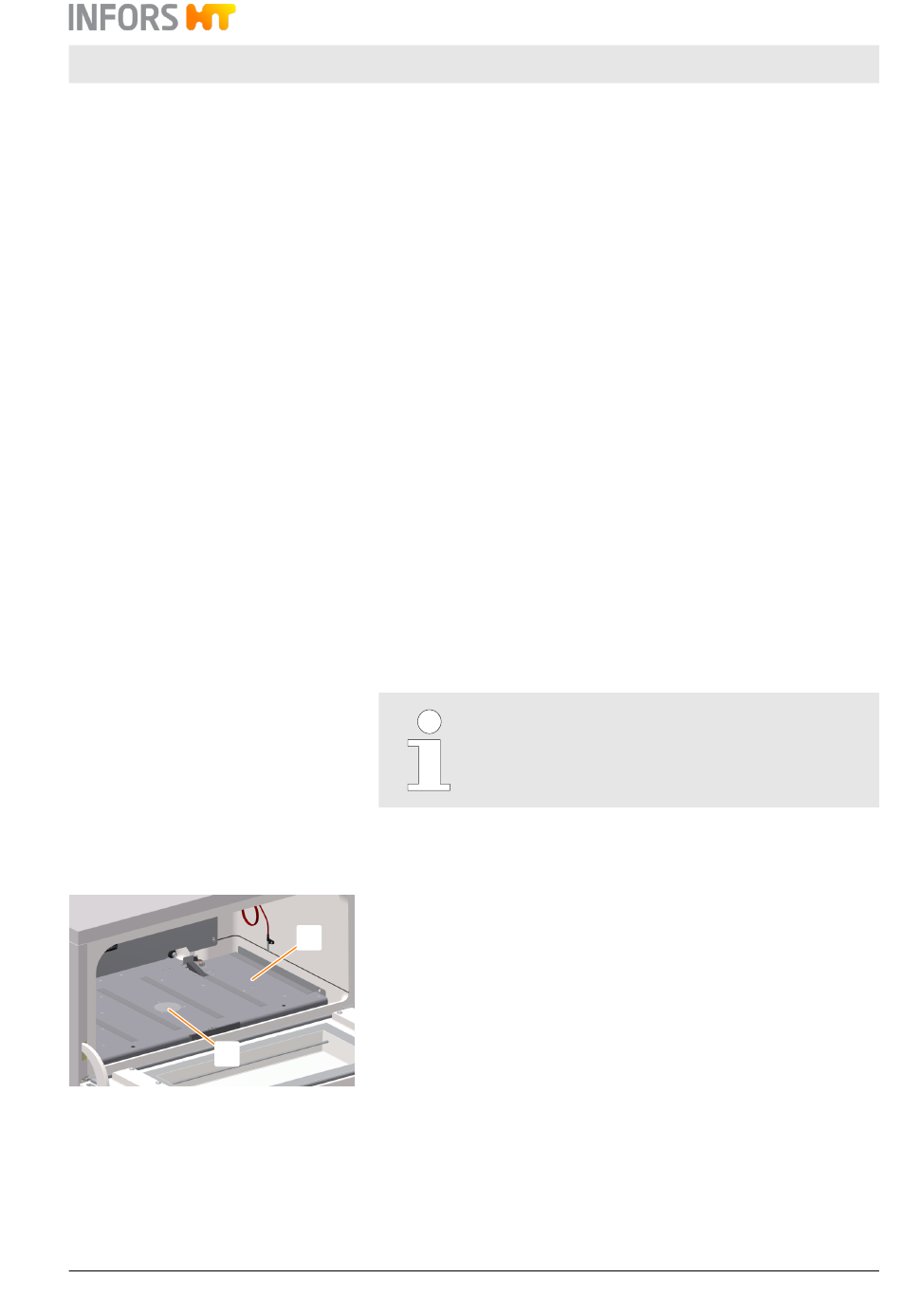

Der Schütteltisch (1) dient zur Aufnahme des Tablars im Format
85 x 47 cm (Typ M), das in verschiedenen Ausführungen erhältlich ist.
Leisten an den Seiten, zwei Anschläge und zwei konische Zapfen
sorgen für eine korrekte Positionierung des Tablars.
1
Der Schütteltisch ist mittels drei Innensechsrundschrauben mit der
Antriebsnabe (2) verbunden. Zur Reinigung der Bodenwanne können
die drei Innensechsrundschrauben gelöst und der Schütteltisch
anschliessend um 30° angehoben werden.
Aufbau und Funktion
Der Schüttelhub darf ausschliesslich durch entspre-
chend geschultes und autorisiertes Fachpersonal ver-
stellt werden. Im Zweifelsfall INFORS HT kontaktieren.
Multitron - Betriebsanleitung
Seite 29 von 142
