Multitron - Betriebsanleitung
Aufbau und Funktion
Kopiervorlagen diverse
Kopiervorlagen diverse
Tablarverriegelung
25 und 50 mm Hub
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
1

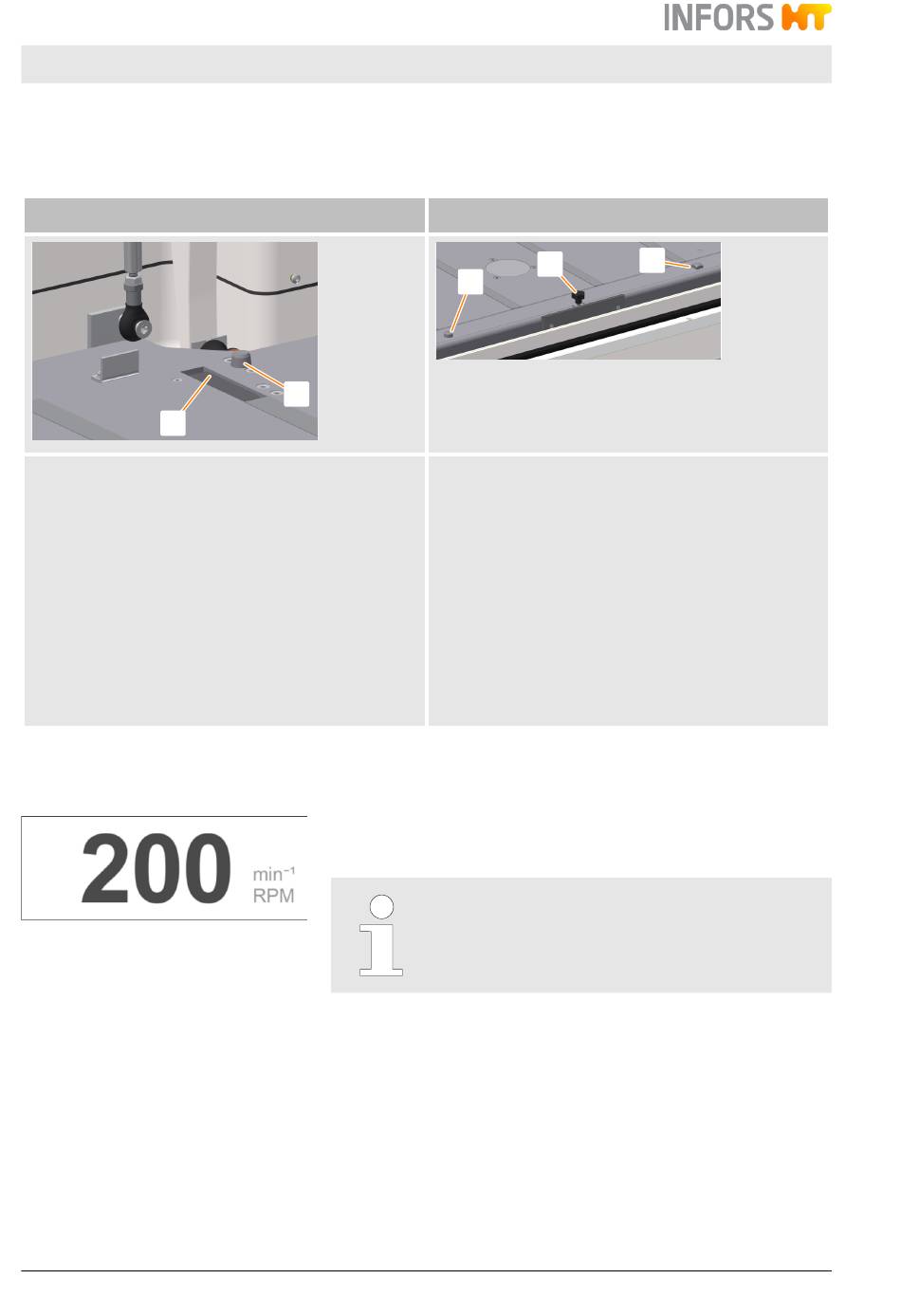

Das Gerät verfügt über eine Tablarverriegelung, die
das Tablar auf dem Schütteltisch fixiert. Um das Tablar
einzusetzen und zu fixieren, wird dieses von Hand
bis zum Anschlag in den Inkubationsraum geschoben.
Beim Schliessen der Tür wird das Tablar in die Siche-
rungskonen (2) abgesenkt und damit auf dem Schüt-
teltisch fixiert.
Beim vollständigen Öffnen der Tür heben die Auswurf-
hebel (1) unterhalb des Schütteltischs das Tablar aus
den Sicherungskonen. Das Tablar ist frei und kann
anschliessend von Hand aus dem Inkubationsraum
gezogen werden.
Bedienung
Seite 30 von 142
Kopiervorlagen diverse
Die Art und Weise, wie das Tablar auf dem Schütteltisch fixiert wird,
unterscheidet sich je nach Schüttelhub:
Kopiervorlage Bilderrahmen
2
Die Bedienung des Parameters "Drehzahl" (
Bedieneinheit. Für Angaben zum Einstellen und Aktivieren des Parame-
ters, siehe ⮫ Kapitel 7.3 «Parameter einstellen, ein- und ausschalten»
auf Seite 81.
3 mm Hub
2
1
Um das Tablar einzusetzen, wird dieses von Hand bis
zum Anschlag in den Inkubationsraum geschoben und
in die Sicherungskonen (1) im vorderen Bereich des
Schütteltischs abgesenkt. Das Tablar muss anschlies-
send mit einer Rändelschraube (2) auf dem Schüttel-
tisch fixiert werden.
Um das Tablar aus dem Inkubationsraum zu ent-
nehmen, muss die Rändelschraube wieder gelöst
werden. Anschliessend kann das Tablar aus den Siche-
rungskonen gehoben und von Hand aus dem Inkubati-
onsraum gezogen werden.
Die zulässigen Beladungsgewichte sind abhängig von
der Position des Geräts im Stapel, des Schüttelhubs
und der Schüttelgeschwindigkeit (⮫ Kapitel 12.4.1
«Parameter Drehzahl (Schüttelantrieb)» auf Seite 125).
1
RPM ) erfolgt über die
27.05.2024
