Aufbau und Funktion
Kopiervorlagen diverse
3
Aufbau und Funktion
3.1
Funktionen
3.1.1
Schüttelfunktion
Mechanik
Kopiervorlage Bilderrahmen
Seite 24 von 108
Kopiervorlagen diverse
Kopiervorlagen diverse
1
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen

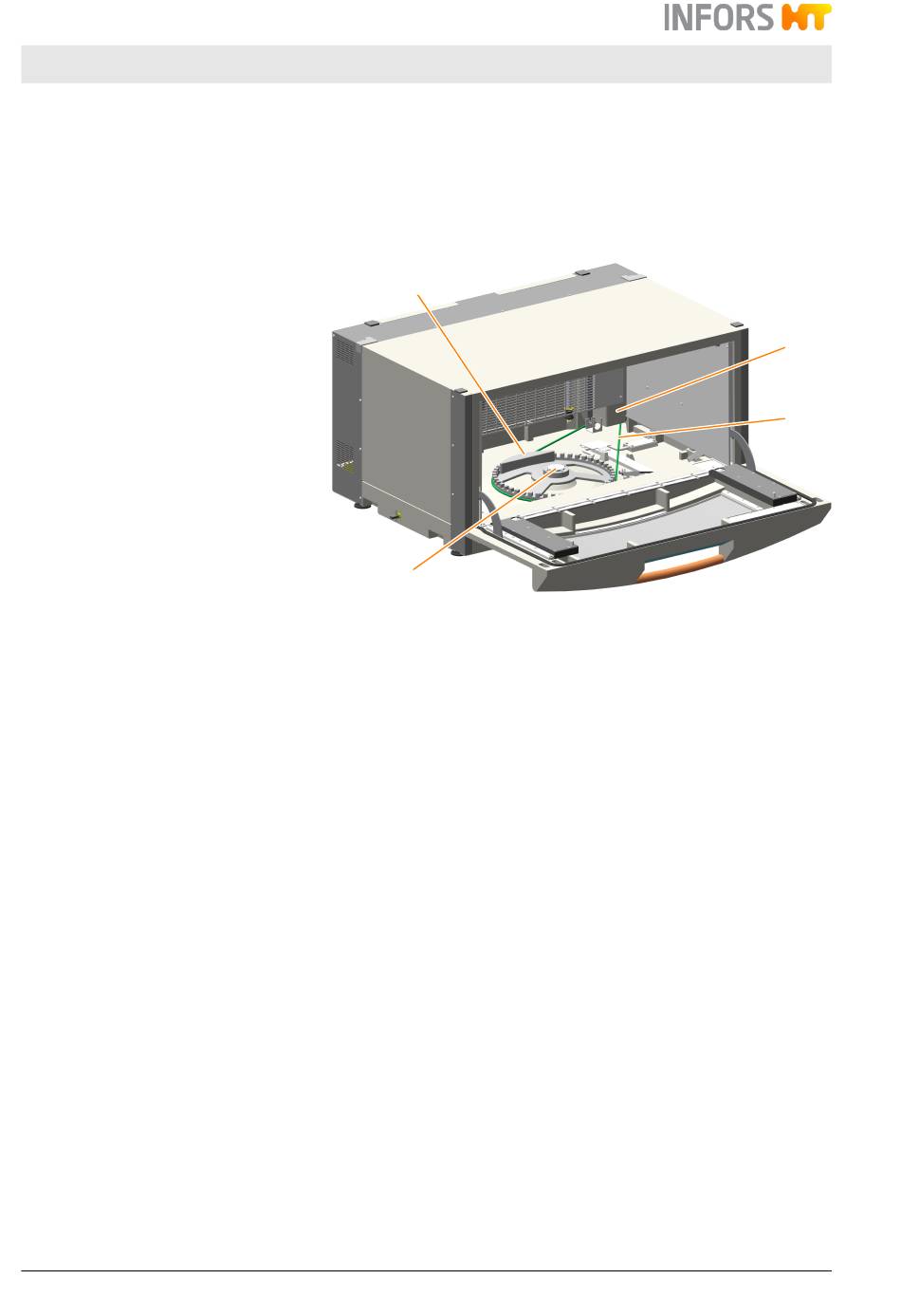

4
1
Gegengewicht
2
Elektromotor
3
Antriebsriemen
4
Antriebsnabe
Der Schütteltisch bewegt sich in einer kreisförmigen Bewegung mit
einer Geschwindigkeit von 20 bis 400 min
einen Elektromotor (2), der über einen Antriebsriemen (3) mit dem
Gegengewicht des Geräts (1) verbunden ist. Um Verletzungen zu
vermeiden und eine einfache Bedienung des Schüttelguts zu ermög-
lichen, wird der Antrieb automatisch ausgeschaltet, sobald die Tür
geöffnet wird.
Das Gegengewicht für den Massenausgleich befindet sich unterhalb
des Schütteltischs. Je nach Bauart beträgt die Auslenkung der Kreisbe-
wegung 25 mm oder 50 mm. Die Kreisbewegung des Schütteltischs
läuft gegen den Uhrzeigersinn.
2
3
. Der Antrieb erfolgt durch
-1
