Multitron - Betriebsanleitung
Aufbau und Funktion
3.2
Anschlüsse und Schnittstellen
3.2.1
Netzanschluss
3.2.2
Alarmanschluss
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
Seite 32 von 142

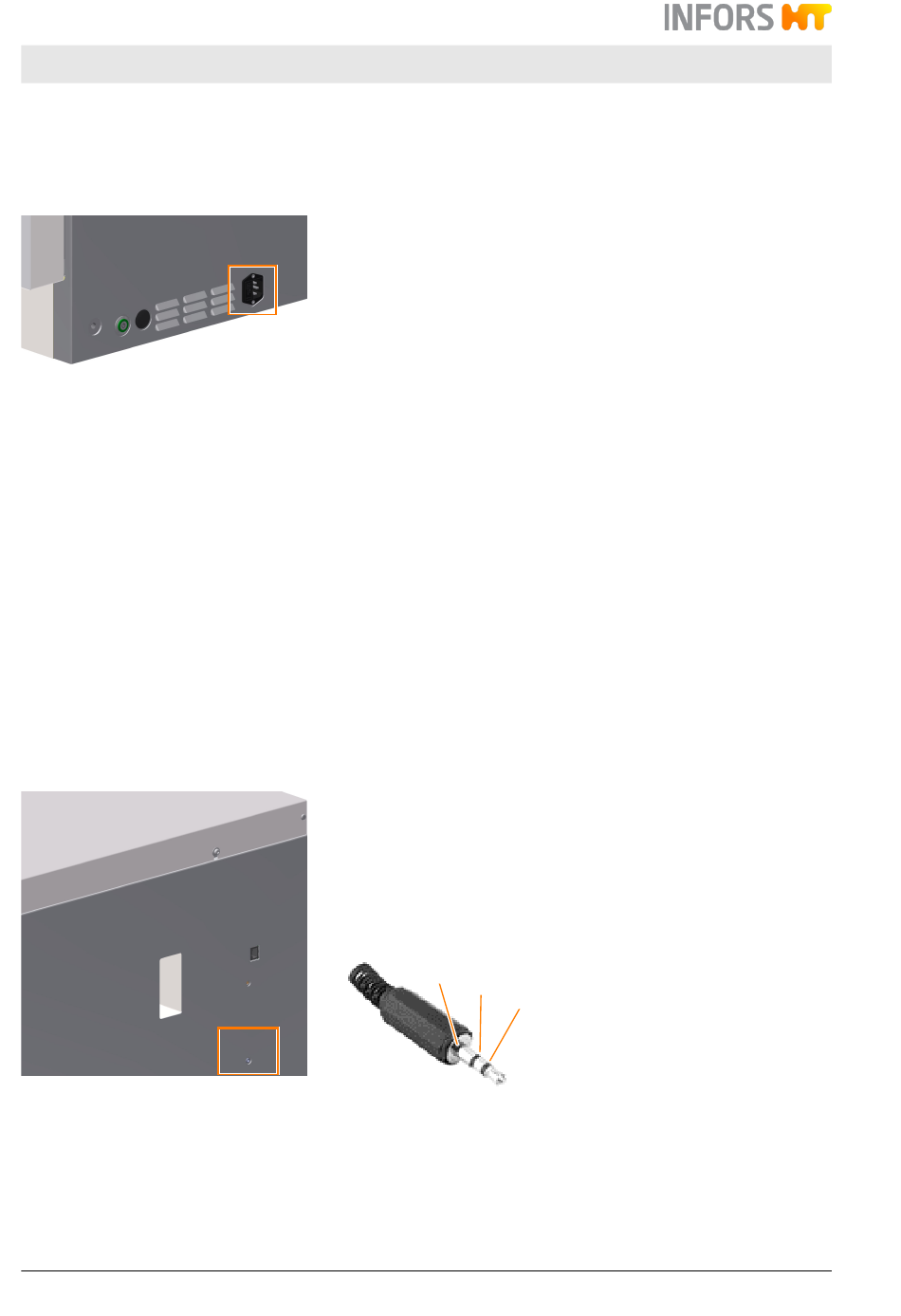

Der Netzanschluss befindet sich auf der rechten Seite des Geräts.
Das Gerät ist in drei verschiedenen Ausführungen für unterschiedliche
Netzspannungen erhältlich:
230 V 50 Hz
■
230 V 60 Hz
■
115 V 60 Hz
■
Zwei Gerätesicherungen (Version 230 V) bzw. zwei Thermoschutz-
schalter (Version 115 V) unmittelbar neben dem Netzanschluss
schützen das Gerät vor unzulässig hoher Stromaufnahme.
Das für den Anschluss an der Stromversorgung nötige länderspezifi-
sche Netzkabel ist im Lieferumfang des Geräts enthalten. Bei einem
Defekt das Netzkabel ausschliesslich durch ein gleich bemessenes
Netzkabel ersetzen.
Vor dem Anschliessen des Geräts sicherstellen, dass die Spannungs-
werte des Geräts mit der örtlichen Netzspannung übereinstimmen. Um
im Notfall die Stromversorgung des Geräts schnell unterbrechen zu
können, muss der Netzanschluss jederzeit zugänglich sein.
Für Informationen zu den elektrischen Anschlusswerten, siehe
⮫ Kapitel 12.3.3 « Elektrische Anschluss- und Leistungswerte»
auf Seite 122.
Auf der rechten Gehäuseseite befindet sich eine Buchse (Stereo-Klin-
kenstecker, 3,5 mm) zum Anschliessen des Geräts an eine Alarmanlage.
ALARM EXTERN beschriftet. Die Buchse ist für maximal
Sie ist mit
34 V AC/DC, 1 A ausgelegt. Das Alarmrelais ist permanent aktiviert,
solange der Alarm aktiv ist.
Belegung der Kontakte:
1
2
1
COM (common)
2
NC (normally closed)
3
NO (normally open)
3
27.05.2024
