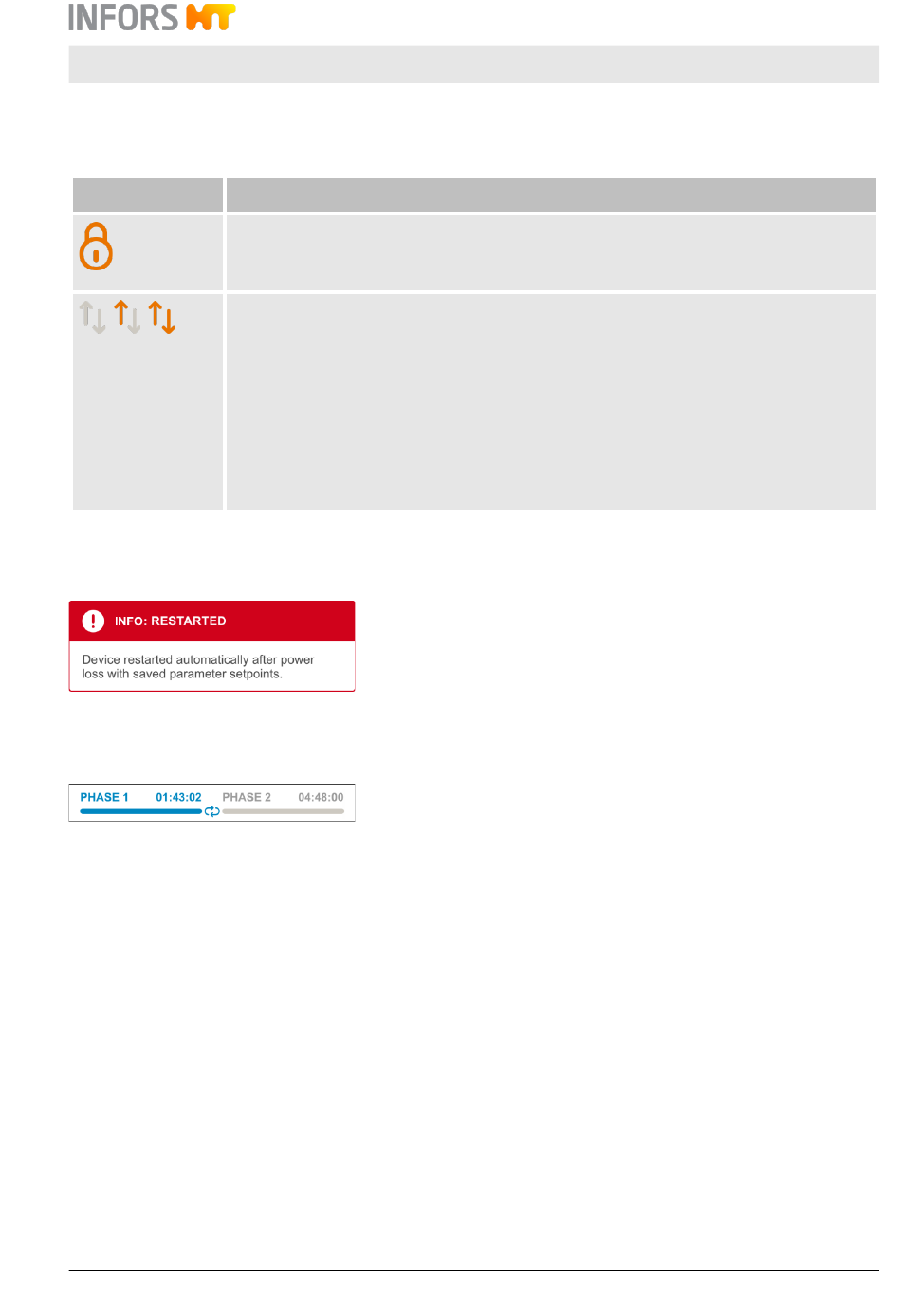

Statusanzeigen
Symbol

Bedeutung

Das Bedienfeld ist durch eine PIN gesperrt. Beim Versuch eine Einstellung zu tätigen,
erscheint eine Aufforderung die PIN einzugeben. Nach korrekter PIN-Eingabe ver-
schwindet das Symbol.
Das Gerät ist mit einer externen Software (z. B. eve
■
■
■
Für weiterführende Informationen, siehe ⮫ «Ethernet connection» auf Seite 93.
Alarm-, Fehler- und Warnanzeigen

Timer-Anzeige

27.05.2024
Beide Pfeile sind ausgegraut: Verbindung zu der Software ist hergestellt (IP ist
bekannt), es findet jedoch keine Kommunikation statt.
Pfeil nach oben ist orange, Pfeil nach unten ist ausgegraut: Software liest Werte, kann
jedoch keine Sollwerte senden. Das Gerät befindet sich im Modus «Read only»
Beide Pfeile sind orange: Software liest Werte und kann Sollwerte senden. Das Gerät
befindet sich im Modus «Read & write».
Unter den Parameteranzeigen befindet sich ein separates Feld, in dem
Alarme sowie Fehlermeldungen in roten Infoboxen angezeigt werden.
Die Infoboxen beschreiben den Alarm bzw. Fehler (⮫ Kapitel 8 «Stö-
rungsbehebung» auf Seite 98).
Ist die Timer-Funktion aktiv, werden auf der unteren Seite des Displays
die beiden Phasen sowie die Laufzeit der Phasen angezeigt (⮫ Kapitel
7.4.1 «Timer-Funktion» auf Seite 82).
Multitron - Betriebsanleitung
Übersicht über das Gerät
) verbunden.
®
