Produktbeschreibung
DataMatrix-Codeband
Das DataMatrix-Codeband wird an einem festen Teil der Anlage montiert (z.B. Wand eines
Fahrstuhlschachts oder die Tragschiene einer Elektrohängebahn). Die Montage des Lesekop-
fes erfolgt an einem sich parallel zum Codeband beweglichen "Fahrzeug" (z. B an der Fahr-
stuhlkabine oder am Fahrwerk einer Elektrohängebahn).
Über die Rot-/Blaue-Beleuchtungseinheit am Lesekopf wird das zweifarbige DataMatrix-Code-
band beleuchtet und von der Kamera ausgelesen. Wenn der rote LED-Ring des Lesekopfs
aktiv ist, sind die blauen und schwarzen Bereiche im DataMatrix-Code sichtbar. Wenn der
blaue LED-Ring des Lesekopfs aktiv ist, sind die roten und schwarzen Bereiche im DataMatrix-
Code sichtbar.
000 000.0 m PXV-AA25
Abbildung 3.1
1
2-farbiges DataMatrix-Codeband
DataMatrix-Code bei roter Beleuchtung
2
3
DataMatrix-Code bei blauer Beleuchtung
DataMatrix-Codes monochrom
4
1
www.pepperl-fuchs.com
2
3

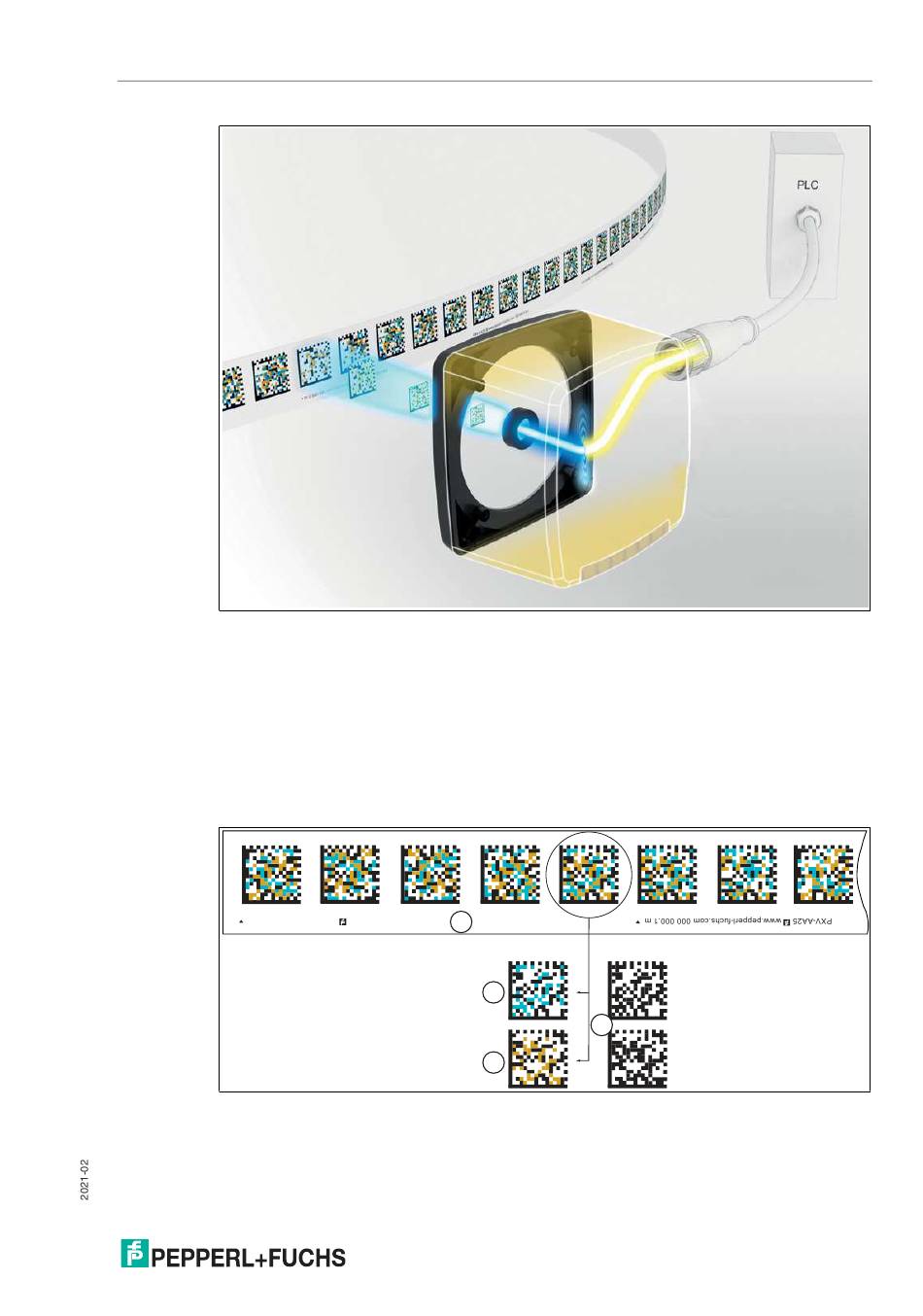

Prinzipdarstellung: 2-farbiges DataMatrix-Codeband
4
