PXV100A-F200-R4-V19-SEW
Inbetriebnahme
7
Inbetriebnahme
7.1

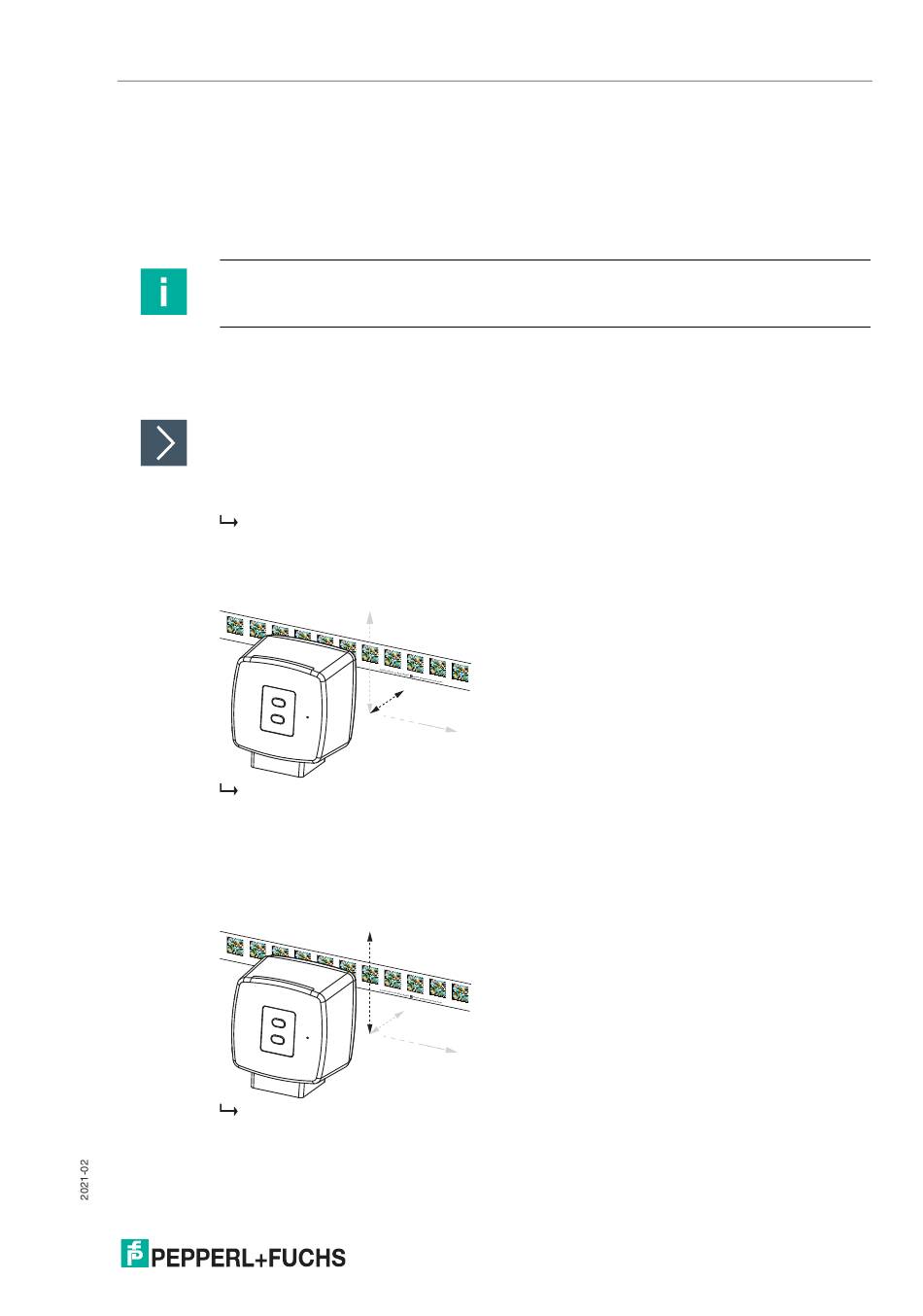

Ausrichtung des Lesekopfs
Zur einfachen optimalen Ausrichtung des Lesekopfs relativ zum Codeband in der Y-Koordinate
und der Z-Koordinate bietet der Lesekopf eine integrierte Ausrichthilfe.
Hinweis!
Die Ausrichthilfe können Sie nur innerhalb von 10 Minuten nach dem Einschalten des
Lesekopfs aktivieren.
Bei Bedarf können Sie den Lesekopf jederzeit aus dem Normalbetrieb in den Parametrierbe-
trieb umschalten. Drücken Sie dazu Taste 1 an der Rückseite des Lesekopfs mindestens 2
Sekunden.
Ausrichthilfe nutzen
1.
Drücken Sie die Taste 1 länger als 2 Sekunden.
Wenn der Lesekopf das Codeband erkannt hat, blinkt die LED 2 grün. Wenn der Lesekopf
das Codeband nicht erkannt hat, blinkt die LED 2 rot. .
2.
Stellen Sie den optimalen Abstand Z des Lesekopfs zum Codeband her, so dass die gelbe
LED 5 im Gleichtakt mit der grünen LED 2 blinkt.
Z-Ausrichtung:
Abstand von Kamera zu Codeband zu klein: Gelbe LED 5 leuchtet.
Abstand von Kamera zu Codeband zu groß: Gelbe LED 5 erlischt.
Abstand von Kamera zu Codeband im Sollbereich: LED 5 und LED 2 blinken im Gleichtakt
gelb und grün.
3.
Richten Sie den Lesekopf in Y-Achse optimal zum Codeband aus, so dass die gelbe LED 4 im
Gleichtakt mit der grünen LED 2 blinkt.
Y-Ausrichtung:
Lesekopf relativ zu Codeband zu tief: Gelbe LED 4 leuchtet.
Lesekopf relativ zu Codeband zu hoch: Gelbe LED 4 erlischt.
Ausrichtung des Lesekopfs im Sollbereich: LED 4 und LED 2 blinken im Gleichtakt gelb und
grün.
Y
Z
X
Y
Z
X
27
