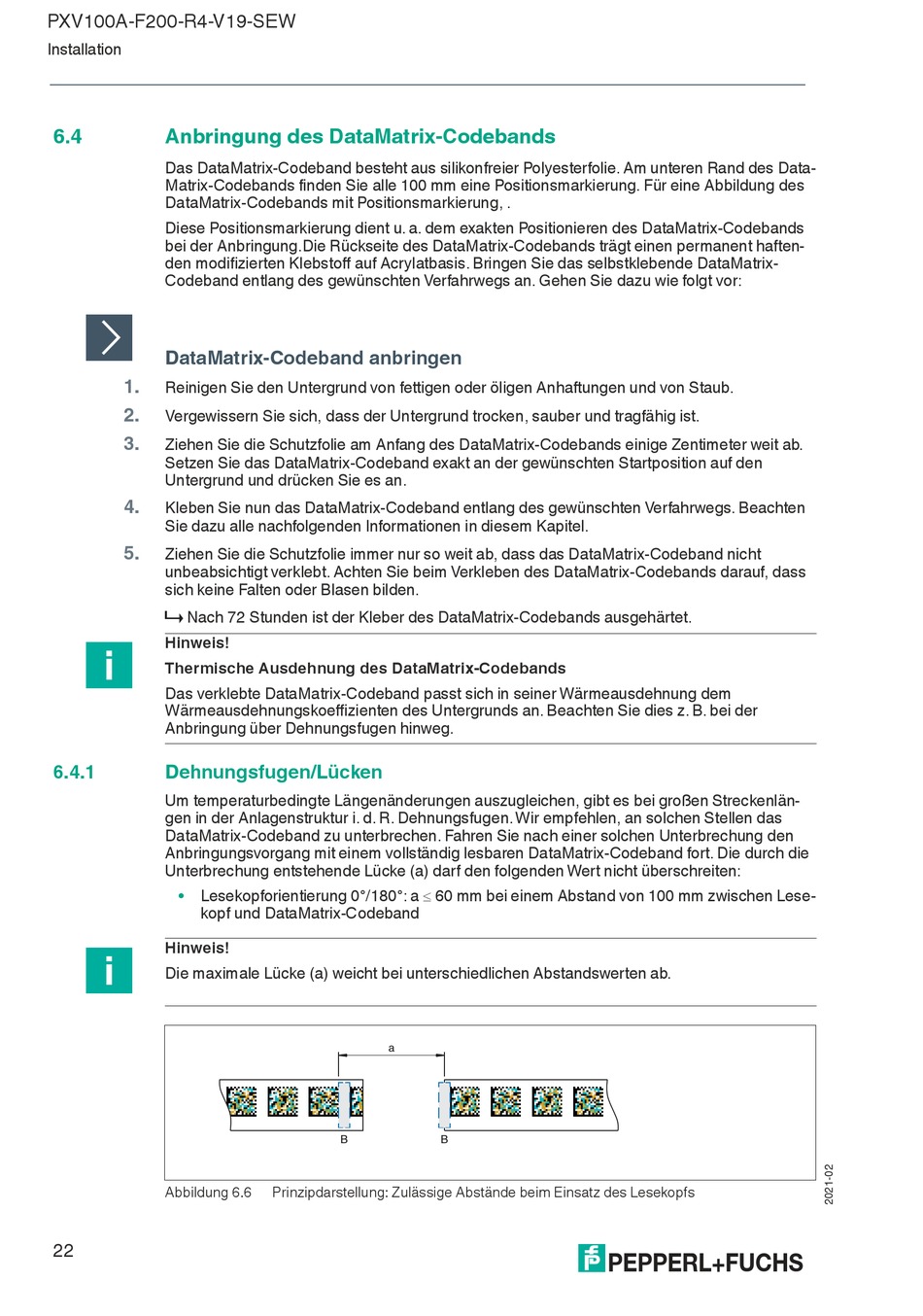

Datamatrix-positioniersystem

Werbung

PXV100A-F200-R4-V19-SEW
Installation
6.4
Anbringung des DataMatrix-Codebands
Das DataMatrix-Codeband besteht aus silikonfreier Polyesterfolie. Am unteren Rand des Data-
Matrix-Codebands finden Sie alle 100 mm eine Positionsmarkierung. Für eine Abbildung des
DataMatrix-Codebands mit Positionsmarkierung, .
Diese Positionsmarkierung dient u. a. dem exakten Positionieren des DataMatrix-Codebands
bei der Anbringung.Die Rückseite des DataMatrix-Codebands trägt einen permanent haften-
den modifizierten Klebstoff auf Acrylatbasis. Bringen Sie das selbstklebende DataMatrix-
Codeband entlang des gewünschten Verfahrwegs an. Gehen Sie dazu wie folgt vor:
DataMatrix-Codeband anbringen
1.
Reinigen Sie den Untergrund von fettigen oder öligen Anhaftungen und von Staub.
2.
Vergewissern Sie sich, dass der Untergrund trocken, sauber und tragfähig ist.
3.
Ziehen Sie die Schutzfolie am Anfang des DataMatrix-Codebands einige Zentimeter weit ab.
Setzen Sie das DataMatrix-Codeband exakt an der gewünschten Startposition auf den
Untergrund und drücken Sie es an.
4.
Kleben Sie nun das DataMatrix-Codeband entlang des gewünschten Verfahrwegs. Beachten
Sie dazu alle nachfolgenden Informationen in diesem Kapitel.
5.
Ziehen Sie die Schutzfolie immer nur so weit ab, dass das DataMatrix-Codeband nicht
unbeabsichtigt verklebt. Achten Sie beim Verkleben des DataMatrix-Codebands darauf, dass
sich keine Falten oder Blasen bilden.
Nach 72 Stunden ist der Kleber des DataMatrix-Codebands ausgehärtet.
Hinweis!
Thermische Ausdehnung des DataMatrix-Codebands
Das verklebte DataMatrix-Codeband passt sich in seiner Wärmeausdehnung dem
Wärmeausdehnungskoeffizienten des Untergrunds an. Beachten Sie dies z. B. bei der
Anbringung über Dehnungsfugen hinweg.
6.4.1
Dehnungsfugen/Lücken
Um temperaturbedingte Längenänderungen auszugleichen, gibt es bei großen Streckenlän-
gen in der Anlagenstruktur i. d. R. Dehnungsfugen. Wir empfehlen, an solchen Stellen das
DataMatrix-Codeband zu unterbrechen. Fahren Sie nach einer solchen Unterbrechung den
Anbringungsvorgang mit einem vollständig lesbaren DataMatrix-Codeband fort. Die durch die
Unterbrechung entstehende Lücke (a) darf den folgenden Wert nicht überschreiten:
Lesekopforientierung 0°/180°: a  60 mm bei einem Abstand von 100 mm zwischen Lese-
kopf und DataMatrix-Codeband
Hinweis!
Die maximale Lücke (a) weicht bei unterschiedlichen Abstandswerten ab.
Abbildung 6.6
22
a
B
B
Prinzipdarstellung: Zulässige Abstände beim Einsatz des Lesekopfs
