Produktbeschreibung
3.5
Die RS-485-Schnittstelle
Zur Kommunikation, wie bei der Parametrierung der Lesekopffunktionen oder dem Auslesen
aktueller Prozessdaten im Betrieb, verfügt der Lesekopf über eine RS-485-Schnittstelle. Diese
Schnittstelle wird im Betriebsmodus 8-E-1 betrieben und verfügt über einen Abschlusswider-
stand, welcher über die Parametrierung des Sensorkopfs zugeschaltet oder abgeschaltet wer-
den kann. Die RS-485-Schnittstelle unterstützt eine Übertragungsraten von 115200 Bit/s.

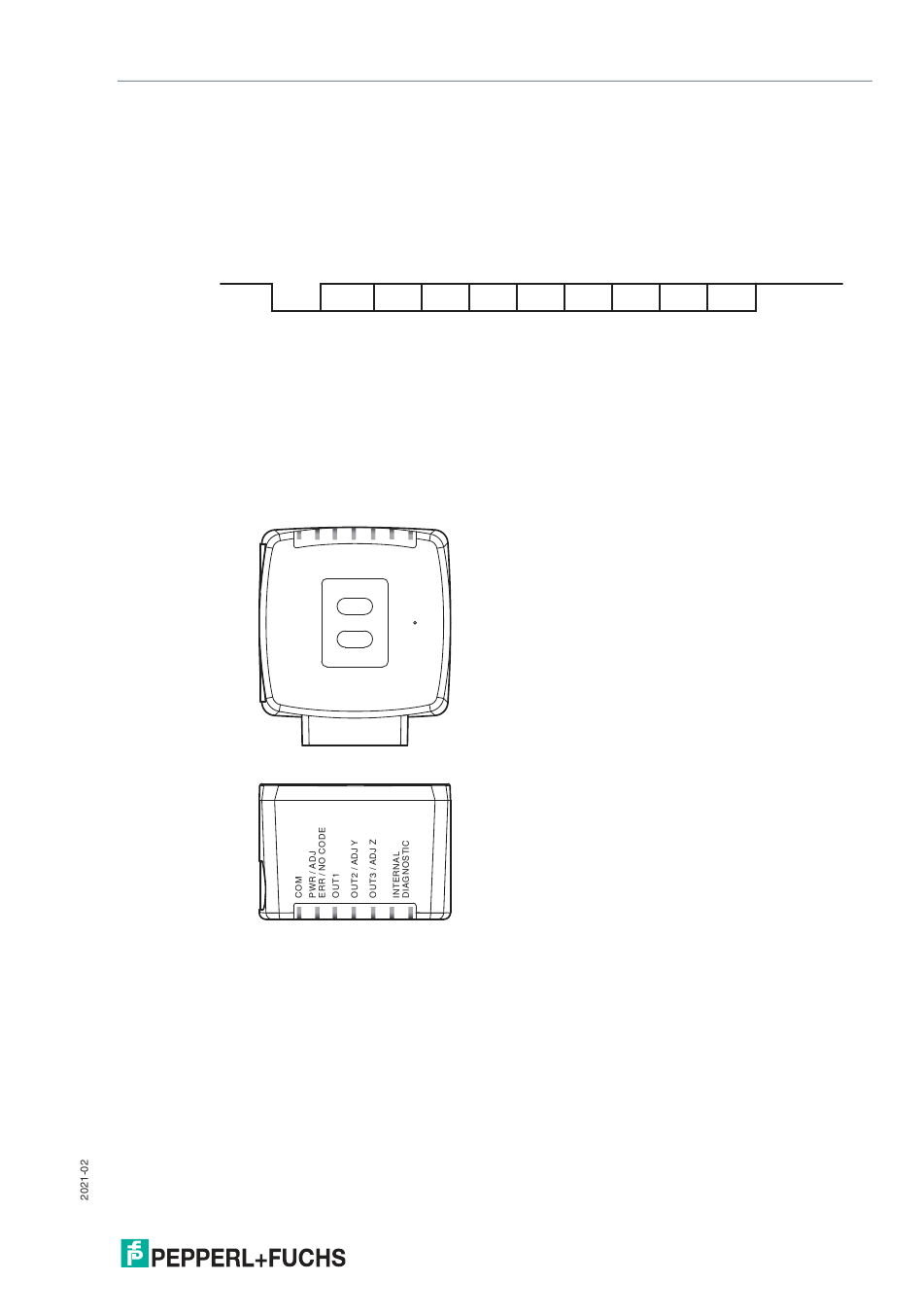

Datenstruktur der RS-485-Schnittstelle
Start
3.6
LED-Anzeigen und Bedienelemente
Der Lesekopf verfügt über 7 Anzeige-LEDs zur optischen Funktionskontrolle und zur schnellen
Diagnose.
Über die 2 Bedientasten an der Geräterückseite können Sie die Ausrichthilfe und den Parame-
triermodus aktivieren.
Taster 1 ist mit "ADJUST" und Taster 2 mit "CONFIG" beschriftet.
ADJUST
CONFIG
Bit 0
Bit 1
Bit 2
Bit 3
LSB
1
2
Bit 4
Bit 5
Bit 6
Bit 7
MSB
Parity
Stop
11
