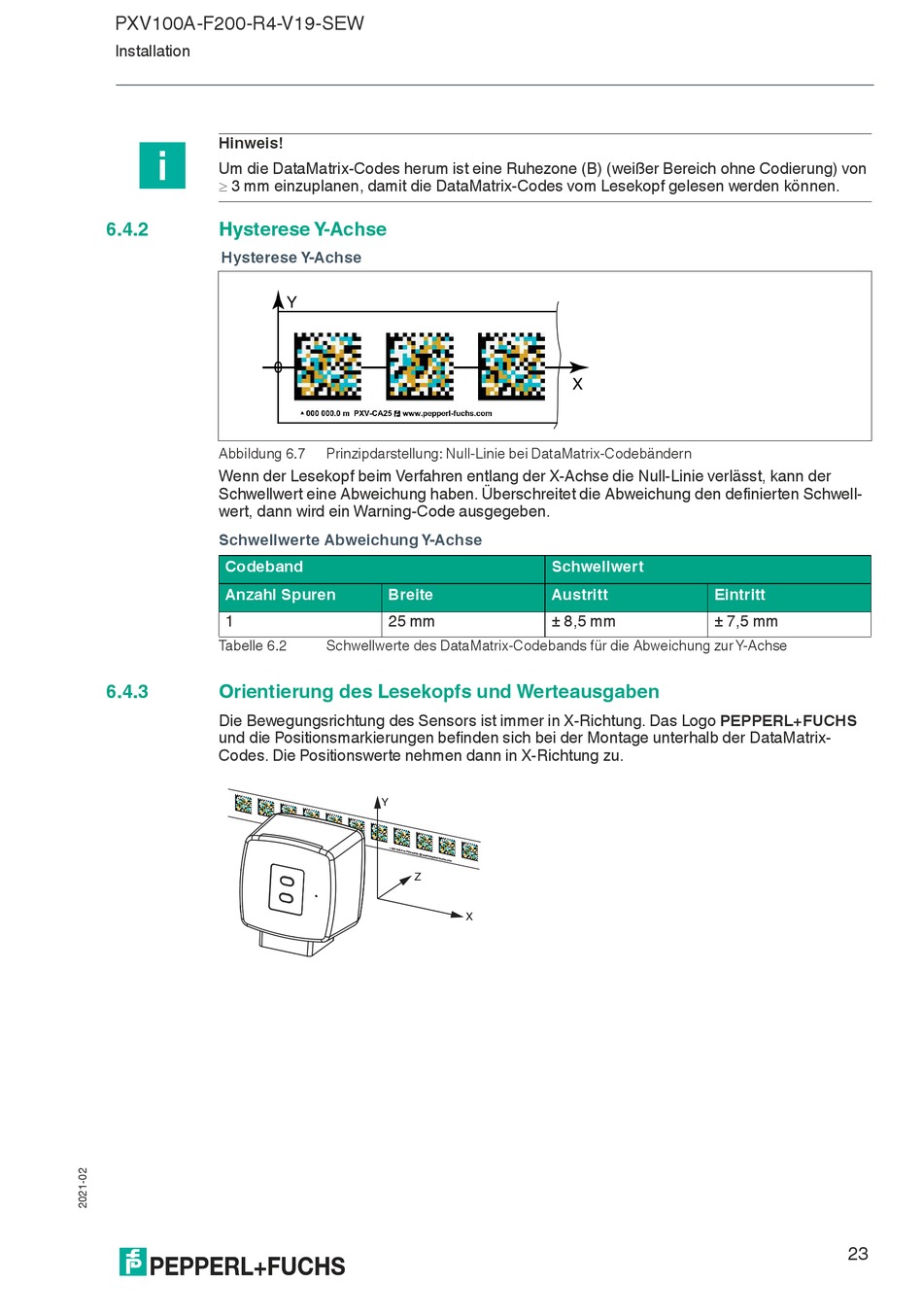

PXV100A-F200-R4-V19-SEW
Installation
Hinweis!
Um die DataMatrix-Codes herum ist eine Ruhezone (B) (weißer Bereich ohne Codierung) von
 3 mm einzuplanen, damit die DataMatrix-Codes vom Lesekopf gelesen werden können.
6.4.2

Hysterese Y-Achse

Hysterese Y-Achse
0
Abbildung 6.7
Wenn der Lesekopf beim Verfahren entlang der X-Achse die Null-Linie verlässt, kann der
Schwellwert eine Abweichung haben. Überschreitet die Abweichung den definierten Schwell-
wert, dann wird ein Warning-Code ausgegeben.
Schwellwerte Abweichung Y-Achse
Codeband
Anzahl Spuren
1
Tabelle 6.2
6.4.3

Orientierung des Lesekopfs und Werteausgaben

Die Bewegungsrichtung des Sensors ist immer in X-Richtung. Das Logo PEPPERL+FUCHS
und die Positionsmarkierungen befinden sich bei der Montage unterhalb der DataMatrix-
Codes. Die Positionswerte nehmen dann in X-Richtung zu.
Y
Prinzipdarstellung: Null-Linie bei DataMatrix-Codebändern
Breite
25 mm
Schwellwerte des DataMatrix-Codebands für die Abweichung zur Y-Achse
Y
Z
X
Schwellwert
Austritt
± 8,5 mm
X
Eintritt
± 7,5 mm
23
