Installation
2.
Montieren Sie den Lesekopf so, dass die Optik des Lesekopfs mit Ringlicht und Kameramodul
zum DataMatrix-Codeband hin ausgerichtet ist.
3.
Richten Sie den Lesekopf in 0°- oder 180°-Orientierung zum DataMatrix-Codeband aus.
Y
Z
0
Abbildung 6.2
4.
Beachten Sie bei der Montage die maximalen Winkeltoleranzen. Kontrollieren Sie, dass diese
Toleranzen bei der Montage nicht überschritten werden. Gleichzeitige Verkippungen in die X-
Achse und in die Y-Achse sind zulässig.
Winkeltoleranz in der Y-Achse
30°
30°
Abbildung 6.3
DataMatrix-Codeband
1
20
Vorsicht!
Beschädigung des Lesekopfs durch ungenügende Anbringung
Wenn der Lesekopf nicht ausreichend gut und sicher nach den Anforderungen
der mechanischen Belastung durch die Anwendung angebracht ist, kann er
sich lösen und beschädigt werden. Ein Anziehen der Schrauben mit größerem
Anzugsdrehmoment kann zu einer Beschädigung des Lesekopfs führen.
Für Folgendes sind Anlagenplaner bzw. Inbetriebnehmer abhängig von den
örtlichen Einbaubedingungen verantwortlich:
Anzugsdrehmoment der Befestigungsschrauben: Legen Sie das minimale
Anzugsdrehmoment zur Anbringung entsprechend der Anlagenanforderung
fest.
Überschreiten Sie das maximale Anzugsdrehmoment von 9 Nm nicht.
Stellen Sie sicher, dass die Befestigung entsprechend der mechanischen
Belastung der Anwendung ausgelegt ist.
Sichern Sie Verbindungen gegen unerwünschtes Lösen, z. B. durch den Ein-
satz von Schraubensicherungslack.
X
000 000.0 m
000 000.0 m
000 00
PXV-AA25
PXV-AA25
www.pepperl-fuchs.com
www.pepperl-fuchs.com
www.pepperl-fuchs.com
1
0°/180°
2

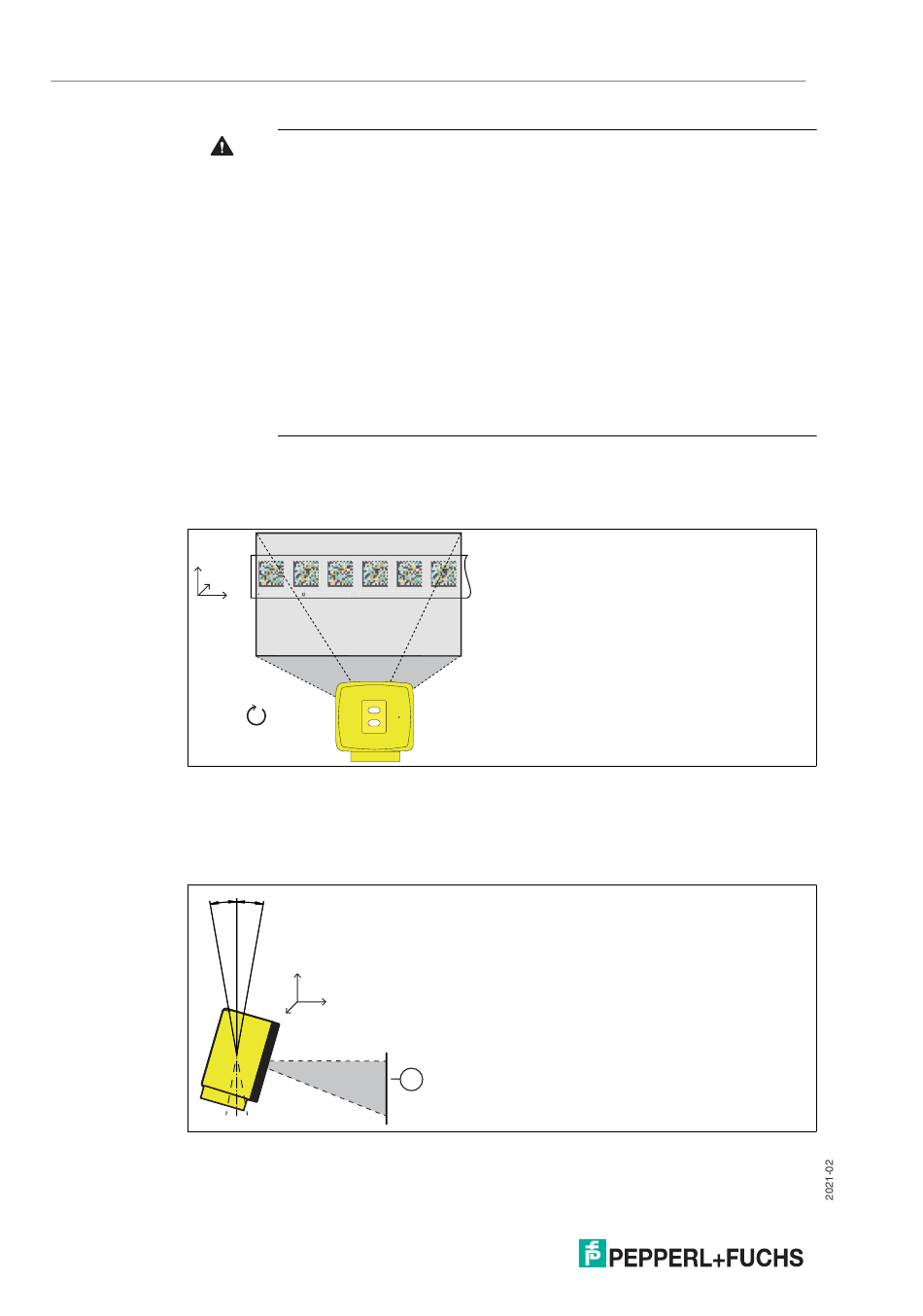

Ausrichtung des Lesekopfs (Schematische Darstellung )
30°
30°
Y
0
Z
X
Toleranz vertikale Ausrichtung
