Grundfos AP80 Anleitung Seite 5

6
5

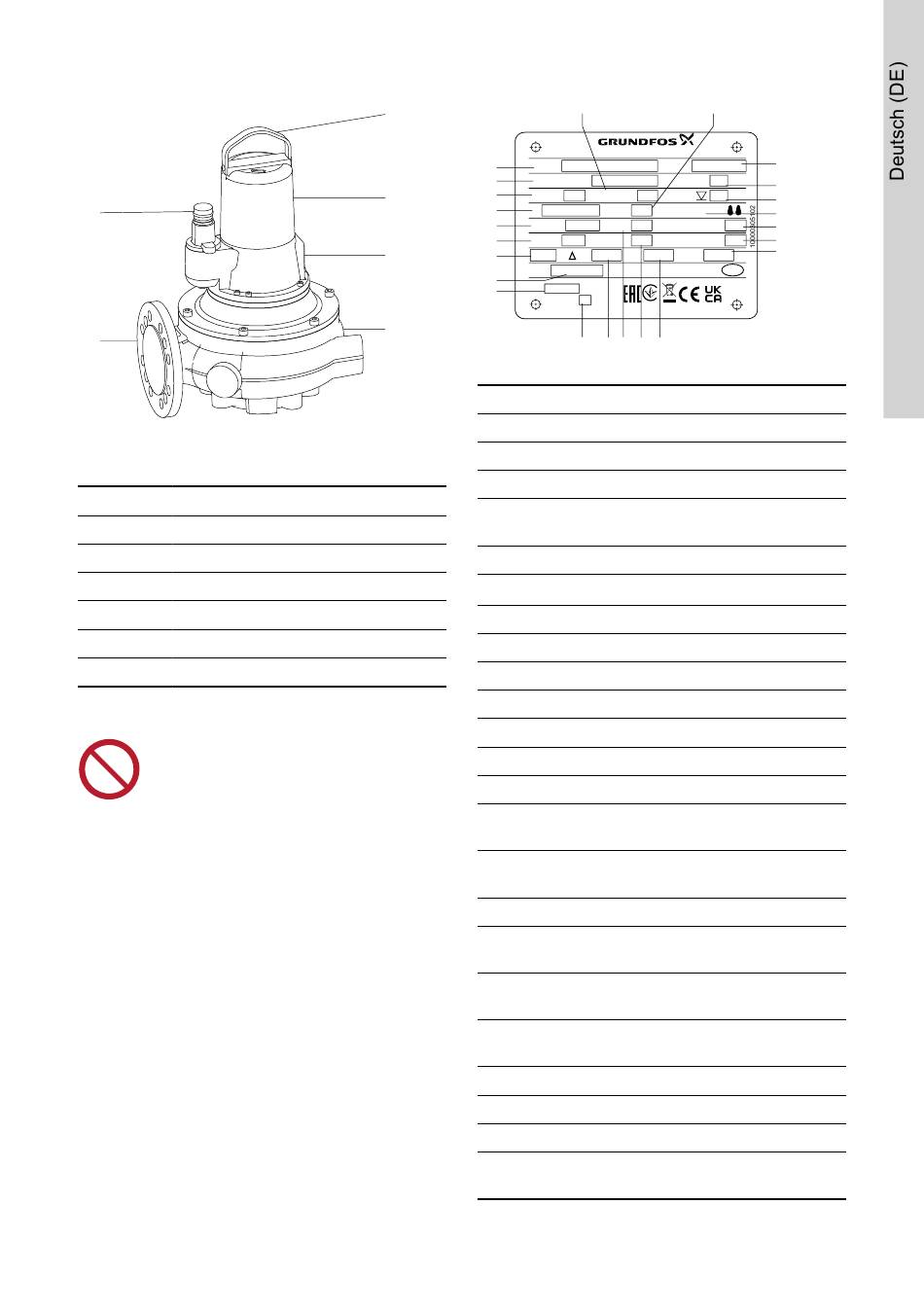

Pumpe AP80
Anordnung Beschreibung
1 Hebebügel
2 Statorgehäuse
3 Typenschild
4 Pumpengehäuse
5 Auslass
6 Kabelstecker
Fördermedien
Die Pumpen dürfen nicht zur Förderung
von brennbaren, entzündlichen oder
korrosiven Medien eingesetzt werden.
Die Pumpen sind zum Fördern folgender Medien
bestimmt:
• Kommunales Abwasser
• Sicker- und Oberflächenwasser
• Schlamm mit minimalem Trockensubstanzgehalt
• Industrielles Abwasser
Bestimmungsgemäße Verwendung
Die Pumpen sind zum Fördern von Abwasser in
zahlreichen privaten und industriellen Anwendungen
bestimmt.
Identifikation
Typenschild
Befestigen Sie das zusätzlich mitgelieferte
Typenschild am Aufstellungsort oder legen Sie es
dieser Anleitung bei.
1
Type
1
3 Model No.
5 Hmax
2
8
n
11
Motor
14
P1/P2
3 17 V
SN
21
23
EN 12050-
U.K Importer: Grundfos Pumps ltd. Grovebury Road, Leighton Buzzard, LU7 4TL
4
Position
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
6
9
DK-8850 Bjerringbro,Denmark
P.c
Temp. ºC
m Qmax m
m³/h
kg
min -1 IP68
~ Hz Insul. class
/ kW cos Ф
A V Y A
Made in
DE
Germany
23 0197 23 0197 23 0197
22 18 12 15 19
Bezeichnung
Typenbezeichnung
Produktionscode, Jahr und Woche
Produktnummer
Maximal zulässige Medientemperatur
[°C]
Maximale Förderhöhe [m]
Maximaler Förderstrom [m
Maximale Einbautiefe [m]
Drehzahl [U/min]
Nettogewicht [kg]
Schutzart
Phase
Frequenz [Hz]
Isolierstoffklasse
Leistungsaufnahme P1 des Motors
[kW]
Leistungsaufnahme P2 des Motors
[kW]
cos φ bei Volllast
Bemessungsspannung [V], Dreieck-
schaltung
Bemessungsstrom [A], Dreieckschal-
tung
Bemessungsspannung [V], Sternschal-
tung
Bemessungsstrom [A], Sternschaltung
Seriennummer
Anzahl der Standards
Veröffentlichungsnummer der Bedie-
nungsanleitung
2
4
7
10
13
16
20
3
/h]
5
