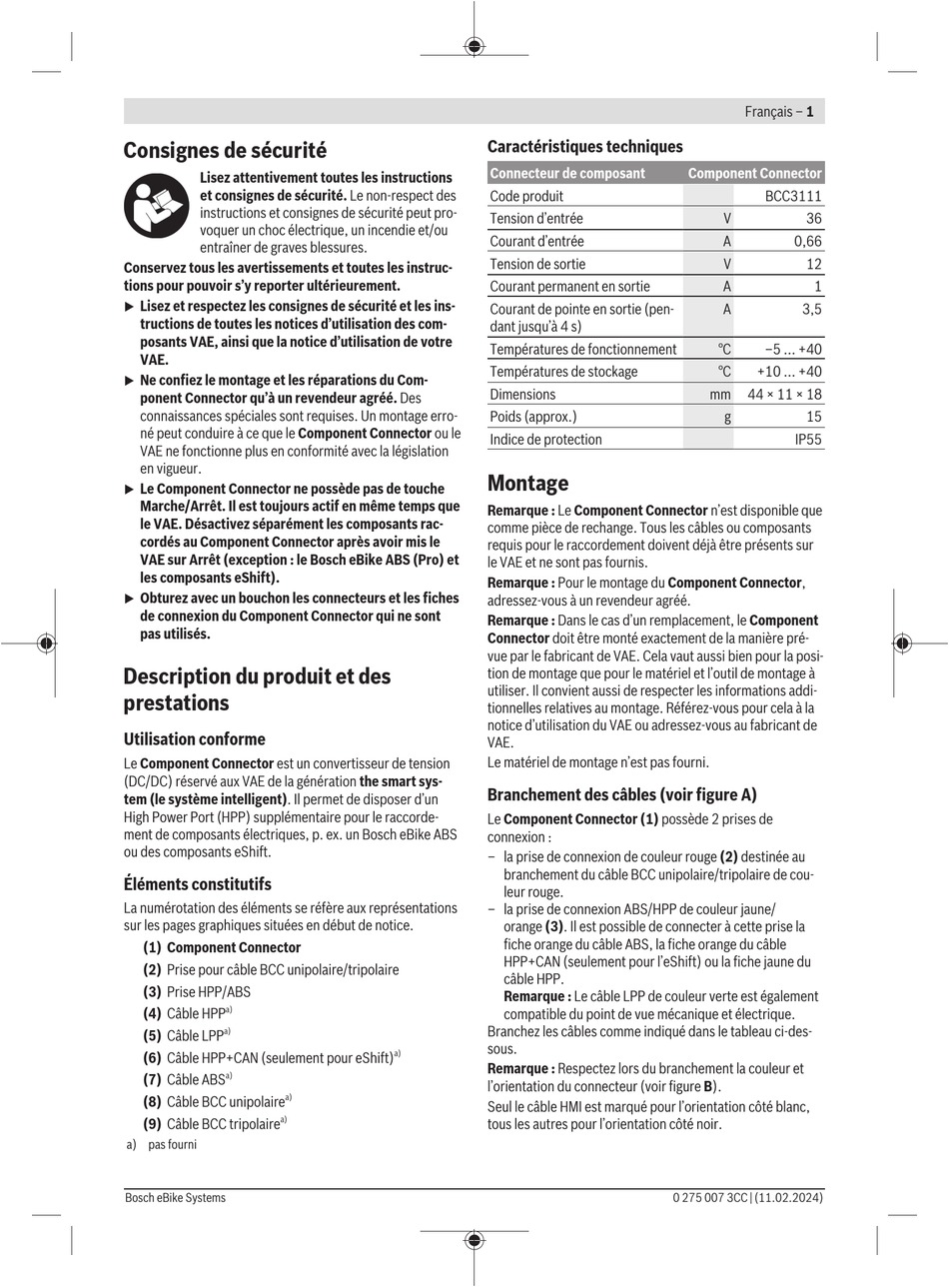

Consignes de sécurité
Lisez attentivement toutes les instructions
et consignes de sécurité. Le non-respect des
instructions et consignes de sécurité peut pro-
voquer un choc électrique, un incendie et/ou
entraîner de graves blessures.
Conservez tous les avertissements et toutes les instruc-
tions pour pouvoir s'y reporter ultérieurement.
Lisez et respectez les consignes de sécurité et les ins-
u
tructions de toutes les notices d'utilisation des com-
posants VAE, ainsi que la notice d'utilisation de votre
VAE.
Ne confiez le montage et les réparations du Com-
u
ponent Connector qu'à un revendeur agréé. Des
connaissances spéciales sont requises. Un montage erro-
né peut conduire à ce que le Component Connector ou le
VAE ne fonctionne plus en conformité avec la législation
en vigueur.
Le Component Connector ne possède pas de touche
u
Marche/Arrêt. Il est toujours actif en même temps que
le VAE. Désactivez séparément les composants rac-
cordés au Component Connector après avoir mis le
VAE sur Arrêt (exception : le Bosch eBike ABS (Pro) et
les composants eShift).
Obturez avec un bouchon les connecteurs et les fiches
u
de connexion du Component Connector qui ne sont
pas utilisés.
Description du produit et des
prestations
Utilisation conforme
Le Component Connector est un convertisseur de tension
(DC/DC) réservé aux VAE de la génération the smart sys-
tem (le système intelligent). Il permet de disposer d'un
High Power Port (HPP) supplémentaire pour le raccorde-
ment de composants électriques, p. ex. un Bosch eBike ABS
ou des composants eShift.
Éléments constitutifs
La numérotation des éléments se réfère aux représentations
sur les pages graphiques situées en début de notice.
(1) Component Connector
(2) Prise pour câble BCC unipolaire/tripolaire
(3) Prise HPP/ABS
a)
(4) Câble HPP
a)
(5) Câble LPP
(6) Câble HPP+CAN (seulement pour eShift)
a)
(7) Câble ABS
a)
(8) Câble BCC unipolaire
a)
(9) Câble BCC tripolaire
a) pas fourni
Bosch eBike Systems
Caractéristiques techniques
Connecteur de composant
Code produit
Tension d'entrée
Courant d'entrée
Tension de sortie
Courant permanent en sortie
Courant de pointe en sortie (pen-
dant jusqu'à 4 s)
Températures de fonctionnement
Températures de stockage
Dimensions
Poids (approx.)
Indice de protection
Montage
Remarque : Le Component Connector n'est disponible que
comme pièce de rechange. Tous les câbles ou composants
requis pour le raccordement doivent déjà être présents sur
le VAE et ne sont pas fournis.
Remarque : Pour le montage du Component Connector,
adressez-vous à un revendeur agréé.
Remarque : Dans le cas d'un remplacement, le Component
Connector doit être monté exactement de la manière pré-
vue par le fabricant de VAE. Cela vaut aussi bien pour la posi-
tion de montage que pour le matériel et l'outil de montage à
utiliser. Il convient aussi de respecter les informations addi-
tionnelles relatives au montage. Référez-vous pour cela à la
notice d'utilisation du VAE ou adressez-vous au fabricant de
VAE.
Le matériel de montage n'est pas fourni.
Branchement des câbles (voir figure A)
Le Component Connector (1) possède 2 prises de
connexion :
– la prise de connexion de couleur rouge (2) destinée au
branchement du câble BCC unipolaire/tripolaire de cou-
leur rouge.
– la prise de connexion ABS/HPP de couleur jaune/
orange (3). Il est possible de connecter à cette prise la
fiche orange du câble ABS, la fiche orange du câble
HPP+CAN (seulement pour l'eShift) ou la fiche jaune du
câble HPP.
Remarque : Le câble LPP de couleur verte est également
compatible du point de vue mécanique et électrique.
Branchez les câbles comme indiqué dans le tableau ci-des-
sous.
a)
Remarque : Respectez lors du branchement la couleur et
l'orientation du connecteur (voir figure B).
Seul le câble HMI est marqué pour l'orientation côté blanc,
tous les autres pour l'orientation côté noir.
Français – 1
Component Connector
BCC3111
V
36
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
g
15
IP55
0 275 007 3CC | (11.02.2024)
