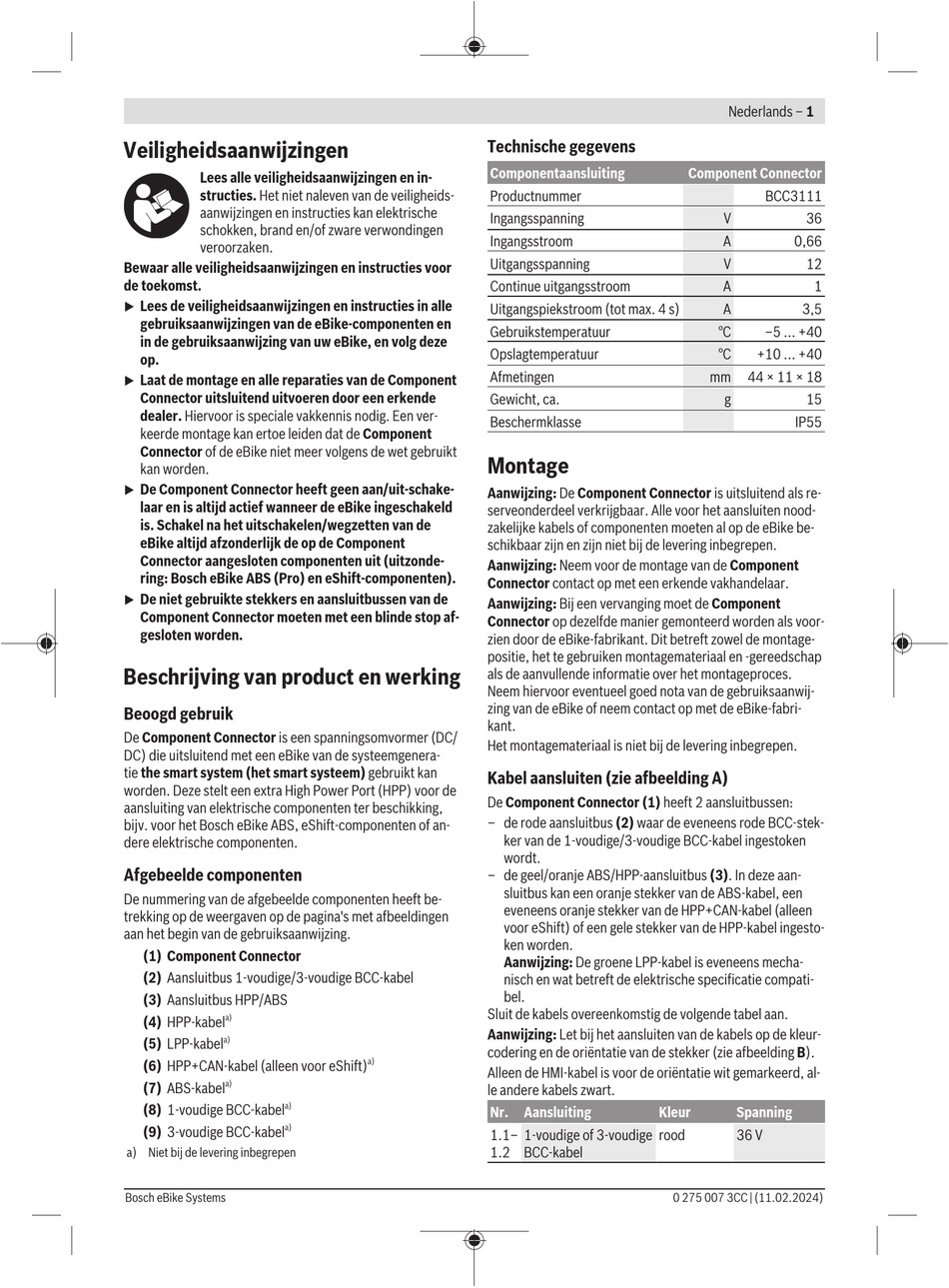

Veiligheidsaanwijzingen
Lees alle veiligheidsaanwijzingen en in-
structies. Het niet naleven van de veiligheids-
aanwijzingen en instructies kan elektrische
schokken, brand en/of zware verwondingen
veroorzaken.
Bewaar alle veiligheidsaanwijzingen en instructies voor
de toekomst.
Lees de veiligheidsaanwijzingen en instructies in alle
u
gebruiksaanwijzingen van de eBike-componenten en
in de gebruiksaanwijzing van uw eBike, en volg deze
op.
Laat de montage en alle reparaties van de Component
u
Connector uitsluitend uitvoeren door een erkende
dealer. Hiervoor is speciale vakkennis nodig. Een ver-
keerde montage kan ertoe leiden dat de Component
Connector of de eBike niet meer volgens de wet gebruikt
kan worden.
De Component Connector heeft geen aan/uit-schake-
u
laar en is altijd actief wanneer de eBike ingeschakeld
is. Schakel na het uitschakelen/wegzetten van de
eBike altijd afzonderlijk de op de Component
Connector aangesloten componenten uit (uitzonde-
ring: Bosch eBike ABS (Pro) en eShift-componenten).
De niet gebruikte stekkers en aansluitbussen van de
u
Component Connector moeten met een blinde stop af-
gesloten worden.
Beschrijving van product en werking
Beoogd gebruik
De Component Connector is een spanningsomvormer (DC/
DC) die uitsluitend met een eBike van de systeemgenera-
tie the smart system (het smart systeem) gebruikt kan
worden. Deze stelt een extra High Power Port (HPP) voor de
aansluiting van elektrische componenten ter beschikking,
bijv. voor het Bosch eBike ABS, eShift-componenten of an-
dere elektrische componenten.
Afgebeelde componenten
De nummering van de afgebeelde componenten heeft be-
trekking op de weergaven op de pagina's met afbeeldingen
aan het begin van de gebruiksaanwijzing.
(1) Component Connector
(2) Aansluitbus 1-voudige/3-voudige BCC-kabel
(3) Aansluitbus HPP/ABS
a)
(4) HPP-kabel
a)
(5) LPP-kabel
(6) HPP+CAN-kabel (alleen voor eShift)
a)
(7) ABS-kabel
a)
(8) 1-voudige BCC-kabel
a)
(9) 3-voudige BCC-kabel
a) Niet bij de levering inbegrepen
Bosch eBike Systems
Technische gegevens
Componentaansluiting
Productnummer
Ingangsspanning
Ingangsstroom
Uitgangsspanning
Continue uitgangsstroom
Uitgangspiekstroom (tot max. 4 s)
Gebruikstemperatuur
Opslagtemperatuur
Afmetingen
Gewicht, ca.
Beschermklasse
Montage
Aanwijzing: De Component Connector is uitsluitend als re-
serveonderdeel verkrijgbaar. Alle voor het aansluiten nood-
zakelijke kabels of componenten moeten al op de eBike be-
schikbaar zijn en zijn niet bij de levering inbegrepen.
Aanwijzing: Neem voor de montage van de Component
Connector contact op met een erkende vakhandelaar.
Aanwijzing: Bij een vervanging moet de Component
Connector op dezelfde manier gemonteerd worden als voor-
zien door de eBike-fabrikant. Dit betreft zowel de montage-
positie, het te gebruiken montagemateriaal en -gereedschap
als de aanvullende informatie over het montageproces.
Neem hiervoor eventueel goed nota van de gebruiksaanwij-
zing van de eBike of neem contact op met de eBike-fabri-
kant.
Het montagemateriaal is niet bij de levering inbegrepen.
Kabel aansluiten (zie afbeelding A)
De Component Connector (1) heeft 2 aansluitbussen:
– de rode aansluitbus (2) waar de eveneens rode BCC-stek-
ker van de 1-voudige/3-voudige BCC-kabel ingestoken
wordt.
– de geel/oranje ABS/HPP-aansluitbus (3). In deze aan-
sluitbus kan een oranje stekker van de ABS-kabel, een
eveneens oranje stekker van de HPP+CAN-kabel (alleen
voor eShift) of een gele stekker van de HPP-kabel ingesto-
ken worden.
Aanwijzing: De groene LPP-kabel is eveneens mecha-
nisch en wat betreft de elektrische specificatie compati-
bel.
Sluit de kabels overeenkomstig de volgende tabel aan.
Aanwijzing: Let bij het aansluiten van de kabels op de kleur-
codering en de oriëntatie van de stekker (zie afbeelding B).
a)
Alleen de HMI-kabel is voor de oriëntatie wit gemarkeerd, al-
le andere kabels zwart.
Nr. Aansluiting
1.1–
1-voudige of 3-voudige
1.2
BCC-kabel
Nederlands – 1
Component Connector
BCC3111
V
36
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
g
15
IP55
Kleur
Spanning
rood
36 V
0 275 007 3CC | (11.02.2024)
