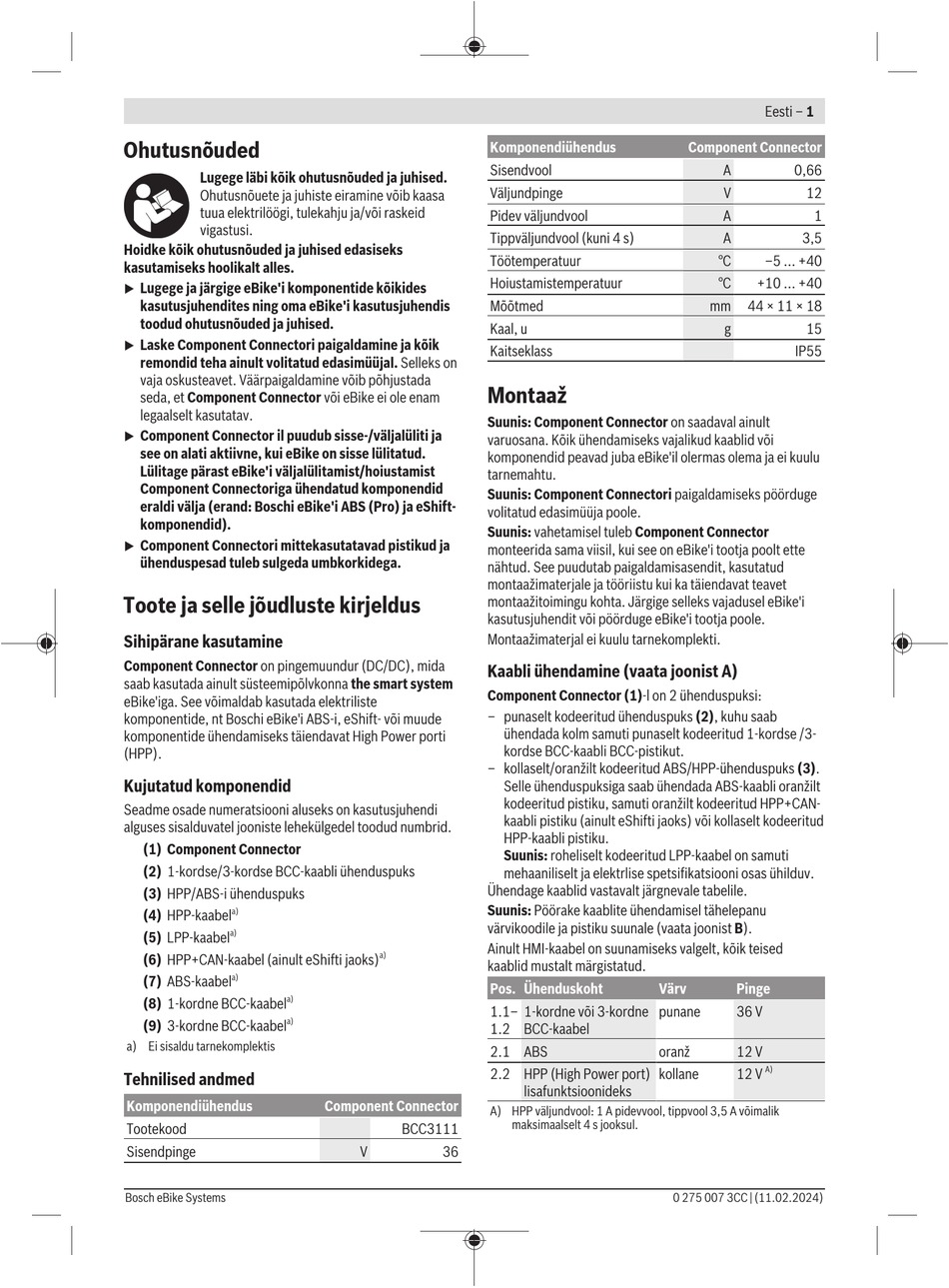

Ohutusnõuded
Lugege läbi kõik ohutusnõuded ja juhised.
Ohutusnõuete ja juhiste eiramine võib kaasa
tuua elektrilöögi, tulekahju ja/või raskeid
vigastusi.
Hoidke kõik ohutusnõuded ja juhised edasiseks
kasutamiseks hoolikalt alles.
Lugege ja järgige eBike'i komponentide kõikides
u
kasutusjuhendites ning oma eBike'i kasutusjuhendis
toodud ohutusnõuded ja juhised.
Laske Component Connectori paigaldamine ja kõik
u
remondid teha ainult volitatud edasimüüjal. Selleks on
vaja oskusteavet. Väärpaigaldamine võib põhjustada
seda, et Component Connector või eBike ei ole enam
legaalselt kasutatav.
Component Connector il puudub sisse-/väljalüliti ja
u
see on alati aktiivne, kui eBike on sisse lülitatud.
Lülitage pärast eBike'i väljalülitamist/hoiustamist
Component Connectoriga ühendatud komponendid
eraldi välja (erand: Boschi eBike'i ABS (Pro) ja eShift-
komponendid).
Component Connectori mittekasutatavad pistikud ja
u
ühenduspesad tuleb sulgeda umbkorkidega.
Toote ja selle jõudluste kirjeldus
Sihipärane kasutamine
Component Connector on pingemuundur (DC/DC), mida
saab kasutada ainult süsteemipõlvkonna the smart system
eBike'iga. See võimaldab kasutada elektriliste
komponentide, nt Boschi eBike'i ABS-i, eShift- või muude
komponentide ühendamiseks täiendavat High Power porti
(HPP).
Kujutatud komponendid
Seadme osade numeratsiooni aluseks on kasutusjuhendi
alguses sisalduvatel jooniste lehekülgedel toodud numbrid.
(1) Component Connector
(2) 1-kordse/3-kordse BCC-kaabli ühenduspuks
(3) HPP/ABS-i ühenduspuks
a)
(4) HPP-kaabel
a)
(5) LPP-kaabel
(6) HPP+CAN-kaabel (ainult eShifti jaoks)
a)
(7) ABS-kaabel
a)
(8) 1-kordne BCC-kaabel
a)
(9) 3-kordne BCC-kaabel
a) Ei sisaldu tarnekomplektis
Tehnilised andmed
Komponendiühendus
Tootekood
Sisendpinge
Bosch eBike Systems
Komponendiühendus
Sisendvool
Väljundpinge
Pidev väljundvool
Tippväljundvool (kuni 4 s)
Töötemperatuur
Hoiustamistemperatuur
Mõõtmed
Kaal, u
Kaitseklass
Montaaž
Suunis: Component Connector on saadaval ainult
varuosana. Kõik ühendamiseks vajalikud kaablid või
komponendid peavad juba eBike'il olermas olema ja ei kuulu
tarnemahtu.
Suunis: Component Connectori paigaldamiseks pöörduge
volitatud edasimüüja poole.
Suunis: vahetamisel tuleb Component Connector
monteerida sama viisil, kui see on eBike'i tootja poolt ette
nähtud. See puudutab paigaldamisasendit, kasutatud
montaažimaterjale ja tööriistu kui ka täiendavat teavet
montaažitoimingu kohta. Järgige selleks vajadusel eBike'i
kasutusjuhendit või pöörduge eBike'i tootja poole.
Montaažimaterjal ei kuulu tarnekomplekti.
Kaabli ühendamine (vaata joonist A)
Component Connector (1)-l on 2 ühenduspuksi:
– punaselt kodeeritud ühenduspuks (2), kuhu saab
– kollaselt/oranžilt kodeeritud ABS/HPP-ühenduspuks (3).
Ühendage kaablid vastavalt järgnevale tabelile.
Suunis: Pöörake kaablite ühendamisel tähelepanu
värvikoodile ja pistiku suunale (vaata joonist B).
Ainult HMI-kaabel on suunamiseks valgelt, kõik teised
a)
kaablid mustalt märgistatud.
Pos. Ühenduskoht
1.1–
1.2
2.1 ABS
2.2 HPP (High Power port)
Component Connector
A) HPP väljundvool: 1 A pidevvool, tippvool 3,5 A võimalik
BCC3111
V
36
ühendada kolm samuti punaselt kodeeritud 1-kordse /3-
kordse BCC-kaabli BCC-pistikut.
Selle ühenduspuksiga saab ühendada ABS-kaabli oranžilt
kodeeritud pistiku, samuti oranžilt kodeeritud HPP+CAN-
kaabli pistiku (ainult eShifti jaoks) või kollaselt kodeeritud
HPP-kaabli pistiku.
Suunis: roheliselt kodeeritud LPP-kaabel on samuti
mehaaniliselt ja elektrlise spetsifikatsiooni osas ühilduv.
Värv
1-kordne või 3-kordne
punane
BCC-kaabel
oranž
kollane
lisafunktsioonideks
maksimaalselt 4 s jooksul.
0 275 007 3CC | (11.02.2024)
Eesti – 1
Component Connector
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
g
15
IP55
Pinge
36 V
12 V
A)
12 V
