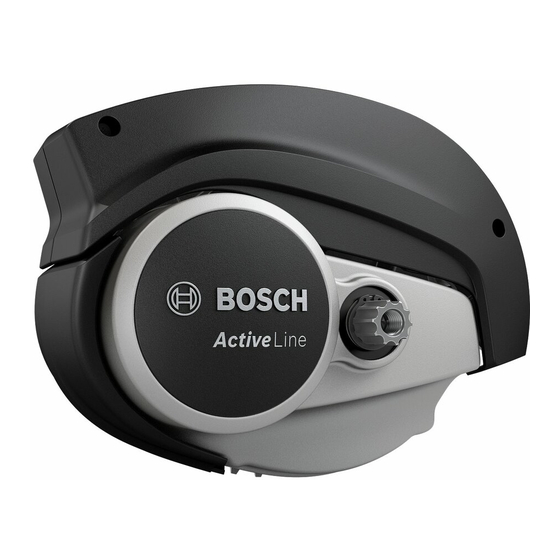

Bosch BDU310 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Fahrradzubehör
  5. Active Line BDU310
  6. Montageanleitung
Bosch BDU310 Montageanleitung

Bosch BDU310 Montageanleitung

Vorschau ausblenden Andere Handbücher für BDU310:
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
Active Line/Active Line Plus/
Performance Line/Performance Line Sport
Robert Bosch GmbH
72757 Reutlingen
Germany
www.bosch-ebike.com
M 275 007 046 (2021.03) T / 32
Active Line/Active Line Plus/
Performance Line/Performance Line Sport
Montageanleitung Drive Unit
BDU310 | BDU330 | BDU350 | BDU380 | BDU365 | BDU385 | BDU386
de Montageanleitung
en Assembly instructions
fr
Instructions de montage
es Instrucciones de montaje
it
Istruzioni di montaggio
nl Montagehandleiding

Werbung

loading

Verwandte Anleitungen für Bosch BDU310

Inhaltszusammenfassung für Bosch BDU310

  • Seite 1 Robert Bosch GmbH 72757 Reutlingen Germany Montageanleitung Drive Unit www.bosch-ebike.com BDU310 | BDU330 | BDU350 | BDU380 | BDU365 | BDU385 | BDU386 M 275 007 046 (2021.03) T / 32 de Montageanleitung en Assembly instructions Instructions de montage es Instrucciones de montaje...

  • Seite 2: Sicherheitshinweise

    – Die drei Sechskantschrauben 1 (M8x60) einsetzen. Prü- fen Sie, dass die Schraubenköpfe in die dafür vorgesehe- nen Aussparungen der Antriebseinheit positioniert sind. – Die Montageplatte 2 einsetzen. Achten Sie darauf, dass dabei keine Kabel einge- klemmt werden. M 275 007 046 | (28.6.17) Bosch eBike Systems...

  • Seite 3: Montageplatte Und Antriebseinheit Befestigen

    (Untergrenze: 3,1 V) 9 Rücklicht schwarz 12 V* 10 Frontlicht blau 12 V* * Ausgangsstrom für Front- und Rücklicht zusammmen 1500 mA Bei Nichtgebrauch der Lichtanschlüsse Blindstopfen auf den Steckplätzen nicht entfernen. Bosch eBike Systems M 275 007 046 | (28.6.17)

  • Seite 4: Designdeckel Active Line/Performance Line/Performance Line Sport Einbauen

    – Zwei Schrauben 14 (M4x55) ansetzen. Gegebenenfalls leicht zurückdrehen und mit einem Anzugsmoment von 1 Nm einschrauben. – Nur bei Bedarf den Bosch Logo-Deckel 16 ankleben (die Anlagefläche an der Antriebseinheit muss fettfrei sein). Beim Einkleben auf die richtige Einbaulage achten: BOSCH-Schriftzug muss waagerecht stehen.

  • Seite 5: Kettenschutzadapter Einbauen (Optional)

    Kettenschutzadapter einbauen (optional) Für den Anbau eines Kettenschutzes wird ein Kettenschutz- adapter benötigt. Der Kettenschutzadapter ist nicht im Lie- ferumfang des Bosch eBike-Systems enthalten. Der Bezug kann über den Fahrradhersteller erfolgen. Es sind verschie- dene Ausführungen, auch mehrteilige, möglich. Die Grafik ist deshalb als Beispiel zu verstehen.

  • Seite 6: Spider An Antriebseinheit Montieren

    Anzugsmoment 30 Nm Achtung: Linksgewinde! – Tretlagerwelle fetten. – Kurbelarme an Tretlagerwelle montieren. Innensechskantschlüssel Schlüsselweite 8, M10x1 Kurbel-Anzugsmoment je nach Kurbelhersteller (45–55 Nm) – Innensechskantschlüssel Schlüsselweite 8 – Drehmomentschlüssel – Spidernut-Werkzeug – Lagerfett M 275 007 046 | (28.6.17) Bosch eBike Systems...
