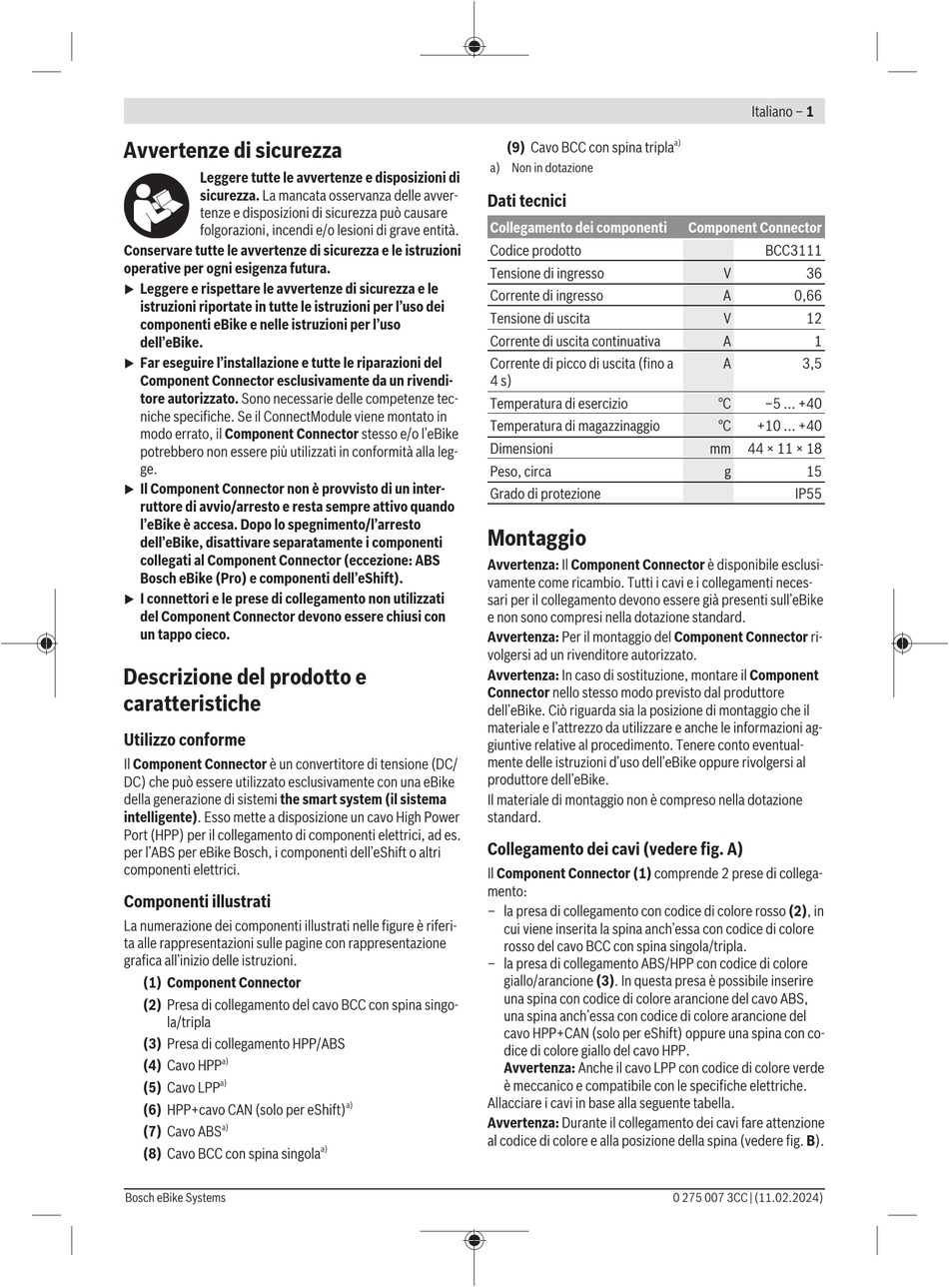

Avvertenze di sicurezza
Leggere tutte le avvertenze e disposizioni di
sicurezza. La mancata osservanza delle avver-
tenze e disposizioni di sicurezza può causare
folgorazioni, incendi e/o lesioni di grave entità.
Conservare tutte le avvertenze di sicurezza e le istruzioni
operative per ogni esigenza futura.
Leggere e rispettare le avvertenze di sicurezza e le
u
istruzioni riportate in tutte le istruzioni per l'uso dei
componenti eBike e nelle istruzioni per l'uso
dell'eBike.
Far eseguire l'installazione e tutte le riparazioni del
u
Component Connector esclusivamente da un rivendi-
tore autorizzato. Sono necessarie delle competenze tec-
niche specifiche. Se il ConnectModule viene montato in
modo errato, il Component Connector stesso e/o l'eBike
potrebbero non essere più utilizzati in conformità alla leg-
ge.
Il Component Connector non è provvisto di un inter-
u
ruttore di avvio/arresto e resta sempre attivo quando
l'eBike è accesa. Dopo lo spegnimento/l'arresto
dell'eBike, disattivare separatamente i componenti
collegati al Component Connector (eccezione: ABS
Bosch eBike (Pro) e componenti dell'eShift).
I connettori e le prese di collegamento non utilizzati
u
del Component Connector devono essere chiusi con
un tappo cieco.
Descrizione del prodotto e
caratteristiche
Utilizzo conforme
Il Component Connector è un convertitore di tensione (DC/
DC) che può essere utilizzato esclusivamente con una eBike
della generazione di sistemi the smart system (il sistema
intelligente). Esso mette a disposizione un cavo High Power
Port (HPP) per il collegamento di componenti elettrici, ad es.
per l'ABS per eBike Bosch, i componenti dell'eShift o altri
componenti elettrici.
Componenti illustrati
La numerazione dei componenti illustrati nelle figure è riferi-
ta alle rappresentazioni sulle pagine con rappresentazione
grafica all'inizio delle istruzioni.
(1) Component Connector
(2) Presa di collegamento del cavo BCC con spina singo-
la/tripla
(3) Presa di collegamento HPP/ABS
a)
(4) Cavo HPP
a)
(5) Cavo LPP
(6) HPP+cavo CAN (solo per eShift)
a)
(7) Cavo ABS
(8) Cavo BCC con spina singola
Bosch eBike Systems
a) Non in dotazione
Dati tecnici
Collegamento dei componenti
Codice prodotto
Tensione di ingresso
Corrente di ingresso
Tensione di uscita
Corrente di uscita continuativa
Corrente di picco di uscita (fino a
4 s)
Temperatura di esercizio
Temperatura di magazzinaggio
Dimensioni
Peso, circa
Grado di protezione
Montaggio
Avvertenza: Il Component Connector è disponibile esclusi-
vamente come ricambio. Tutti i cavi e i collegamenti neces-
sari per il collegamento devono essere già presenti sull'eBike
e non sono compresi nella dotazione standard.
Avvertenza: Per il montaggio del Component Connector ri-
volgersi ad un rivenditore autorizzato.
Avvertenza: In caso di sostituzione, montare il Component
Connector nello stesso modo previsto dal produttore
dell'eBike. Ciò riguarda sia la posizione di montaggio che il
materiale e l'attrezzo da utilizzare e anche le informazioni ag-
giuntive relative al procedimento. Tenere conto eventual-
mente delle istruzioni d'uso dell'eBike oppure rivolgersi al
produttore dell'eBike.
Il materiale di montaggio non è compreso nella dotazione
standard.
Collegamento dei cavi (vedere fig. A)
Il Component Connector (1) comprende 2 prese di collega-
mento:
– la presa di collegamento con codice di colore rosso (2), in
– la presa di collegamento ABS/HPP con codice di colore
Allacciare i cavi in base alla seguente tabella.
a)
Avvertenza: Durante il collegamento dei cavi fare attenzione
al codice di colore e alla posizione della spina (vedere fig. B).
a)
a)
(9) Cavo BCC con spina tripla
cui viene inserita la spina anch'essa con codice di colore
rosso del cavo BCC con spina singola/tripla.
giallo/arancione (3). In questa presa è possibile inserire
una spina con codice di colore arancione del cavo ABS,
una spina anch'essa con codice di colore arancione del
cavo HPP+CAN (solo per eShift) oppure una spina con co-
dice di colore giallo del cavo HPP.
Avvertenza: Anche il cavo LPP con codice di colore verde
è meccanico e compatibile con le specifiche elettriche.
0 275 007 3CC | (11.02.2024)
Italiano – 1
Component Connector
BCC3111
V
36
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
g
15
IP55
