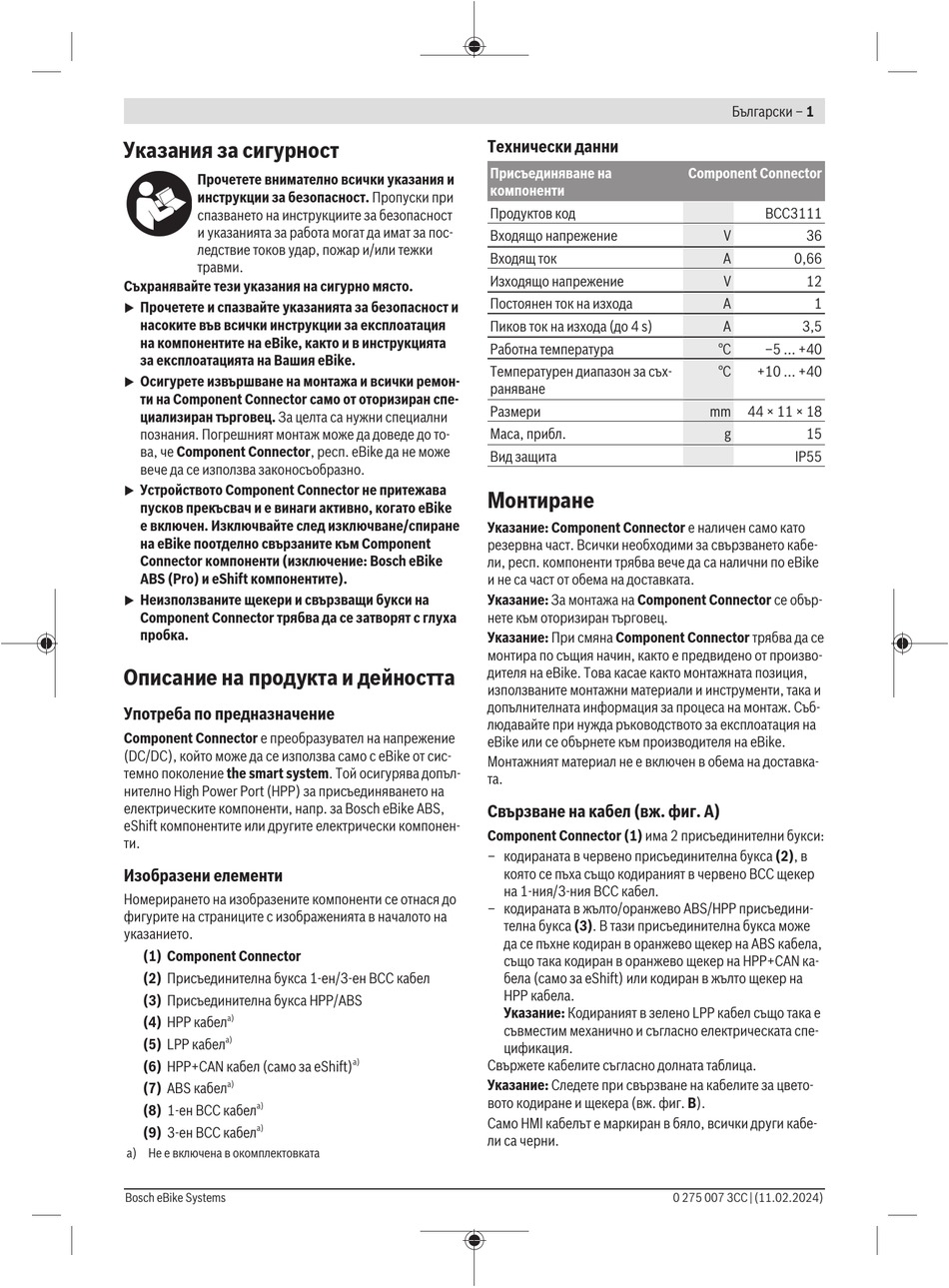

Указания за сигурност
Прочетете внимателно всички указания и
инструкции за безопасност. Пропуски при
спазването на инструкциите за безопасност
и указанията за работа могат да имат за пос-
ледствие токов удар, пожар и/или тежки
травми.
Съхранявайте тези указания на сигурно място.
Прочетете и спазвайте указанията за безопасност и
u
насоките във всички инструкции за експлоатация
на компонентите на eBike, както и в инструкцията
за експлоатацията на Вашия eBike.
Осигурете извършване на монтажа и всички ремон-
u
ти на Component Connector само от оторизиран спе-
циализиран търговец. За целта са нужни специални
познания. Погрешният монтаж може да доведе до то-
ва, че Component Connector, респ. eBike да не може
вече да се използва законосъобразно.
Устройството Component Connector не притежава
u
пусков прекъсвач и е винаги активно, когато eBike
е включен. Изключвайте след изключване/спиране
на eBike поотделно свързаните към Component
Connector компоненти (изключение: Bosch eBike
ABS (Pro) и eShift компонентите).
Неизползваните щекери и свързващи букси на
u
Component Connector трябва да се затворят с глуха
пробка.
Описание на продукта и дейността
Употреба по предназначение
Component Connector е преобразувател на напрежение
(DC/DC), който може да се използва само с eBike от сис-
темно поколение the smart system. Той осигурява допъл-
нително High Power Port (HPP) за присъединяването на
електрическите компоненти, напр. за Bosch eBike ABS,
eShift компонентите или другите електрически компонен-
ти.
Изобразени елементи
Номерирането на изобразените компоненти се отнася до
фигурите на страниците с изображенията в началото на
указанието.
(1) Component Connector
(2) Присъединителна букса 1-ен/3-ен BCС кабел
(3) Присъединителна букса HPP/ABS
a)
(4) HPP кабел
a)
(5) LPP кабел
(6) HPP+CAN кабел (само за eShift)
a)
(7) ABS кабел
a)
(8) 1-ен BCC кабел
a)
(9) 3-ен BCC кабел
a) Не е включена в окомплектовката
Bosch eBike Systems
Технически данни
Присъединяване на
компоненти
Продуктов код
Входящо напрежение
Входящ ток
Изходящо напрежение
Постоянен ток на изхода
Пиков ток на изхода (до 4 s)
Работна температура
Температурен диапазон за съх-
раняване
Размери
Маса, прибл.
Вид защита
Монтиране
Указание: Component Connector е наличен само като
резервна част. Всички необходими за свързването кабе-
ли, респ. компоненти трябва вече да са налични по eBike
и не са част от обема на доставката.
Указание: За монтажа на Component Connector се обър-
нете към оторизиран търговец.
Указание: При смяна Component Connector трябва да се
монтира по същия начин, както е предвидено от произво-
дителя на eBike. Това касае както монтажната позиция,
използваните монтажни материали и инструменти, така и
допълнителната информация за процеса на монтаж. Съб-
людавайте при нужда ръководството за експлоатация на
eBike или се обърнете към производителя на eBike.
Монтажният материал не е включен в обема на доставка-
та.
Свързване на кабел (вж. фиг. A)
Component Connector (1) има 2 присъединителни букси:
– кодираната в червено присъединителна букса (2), в
която се пъха също кодираният в червено BCC щекер
на 1-ния/3-ния ВСС кабел.
– кодираната в жълто/оранжево ABS/HPP присъедини-
телна букса (3). В тази присъединителна букса може
да се пъхне кодиран в оранжево щекер на ABS кабела,
също така кодиран в оранжево щекер на HPP+CAN ка-
бела (само за eShift) или кодиран в жълто щекер на
НРР кабела.
Указание: Кодираният в зелено LPP кабел също така е
съвместим механично и съгласно електрическата спе-
цификация.
a)
Свържете кабелите съгласно долната таблица.
Указание: Следете при свързване на кабелите за цвето-
вото кодиране и щекера (вж. фиг. B).
Само HMI кабелът е маркиран в бяло, всички други кабе-
ли са черни.
Български – 1
Component Connector
BCC3111
V
36
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
g
15
IP55
0 275 007 3CC | (11.02.2024)
