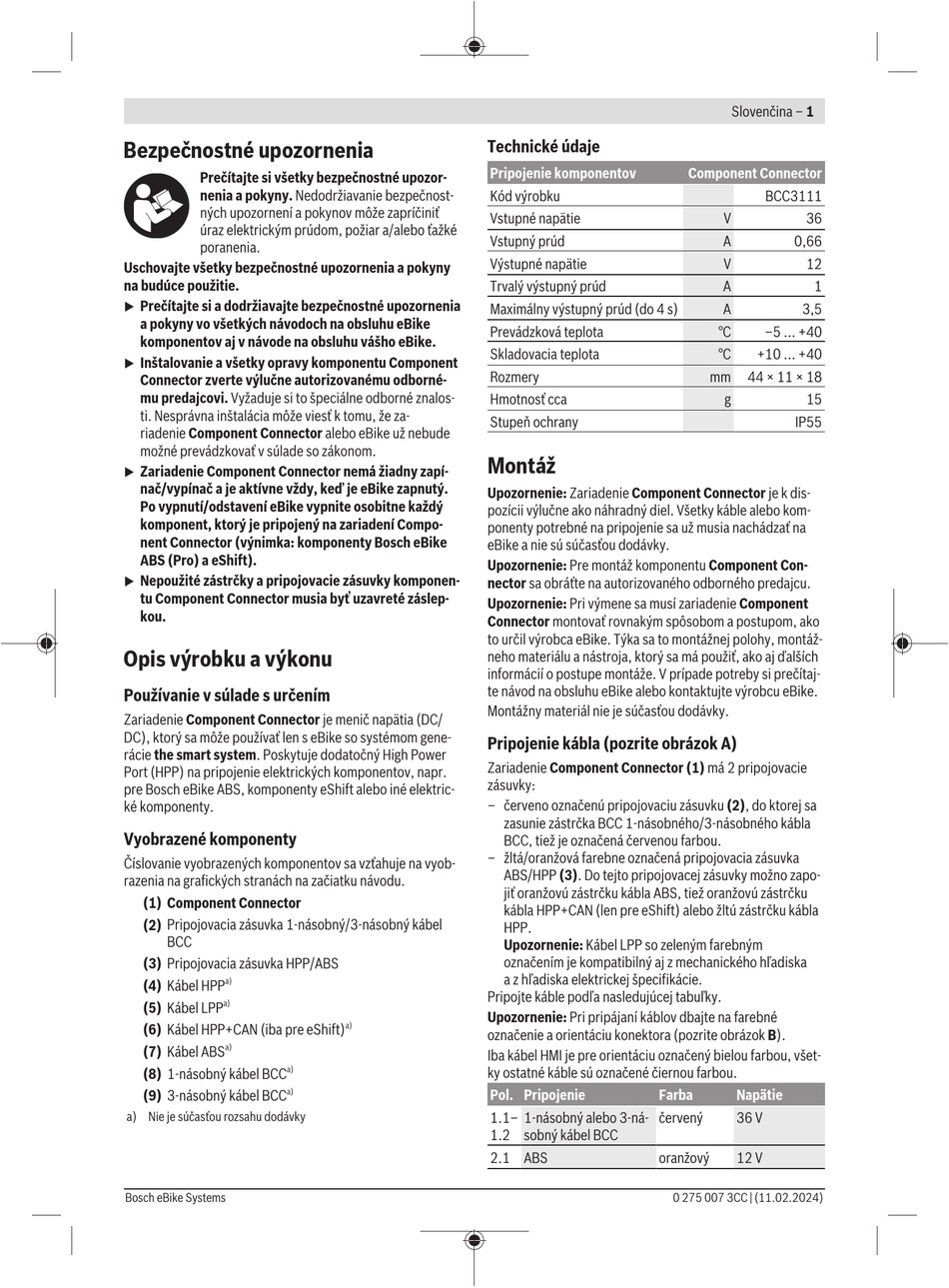

Bezpečnostné upozornenia
Prečítajte si všetky bezpečnostné upozor-
nenia a pokyny. Nedodržiavanie bezpečnost-
ných upozornení a pokynov môže zapríčiniť
úraz elektrickým prúdom, požiar a/alebo ťažké
poranenia.
Uschovajte všetky bezpečnostné upozornenia a pokyny
na budúce použitie.
Prečítajte si a dodržiavajte bezpečnostné upozornenia
u
a pokyny vo všetkých návodoch na obsluhu eBike
komponentov aj v návode na obsluhu vášho eBike.
Inštalovanie a všetky opravy komponentu Component
u
Connector zverte výlučne autorizovanému odborné-
mu predajcovi. Vyžaduje si to špeciálne odborné znalos-
ti. Nesprávna inštalácia môže viesť k tomu, že za-
riadenie Component Connector alebo eBike už nebude
možné prevádzkovať v súlade so zákonom.
Zariadenie Component Connector nemá žiadny zapí-
u
nač/vypínač a je aktívne vždy, keď je eBike zapnutý.
Po vypnutí/odstavení eBike vypnite osobitne každý
komponent, ktorý je pripojený na zariadení Compo-
nent Connector (výnimka: komponenty Bosch eBike
ABS (Pro) a eShift).
Nepoužité zástrčky a pripojovacie zásuvky komponen-
u
tu Component Connector musia byť uzavreté záslep-
kou.
Opis výrobku a výkonu
Používanie v súlade s určením
Zariadenie Component Connector je menič napätia (DC/
DC), ktorý sa môže používať len s eBike so systémom gene-
rácie the smart system. Poskytuje dodatočný High Power
Port (HPP) na pripojenie elektrických komponentov, napr.
pre Bosch eBike ABS, komponenty eShift alebo iné elektric-
ké komponenty.
Vyobrazené komponenty
Číslovanie vyobrazených komponentov sa vzťahuje na vyob-
razenia na grafických stranách na začiatku návodu.
(1) Component Connector
(2) Pripojovacia zásuvka 1-násobný/3-násobný kábel
BCC
(3) Pripojovacia zásuvka HPP/ABS
a)
(4) Kábel HPP
a)
(5) Kábel LPP
(6) Kábel HPP+CAN (iba pre eShift)
a)
(7) Kábel ABS
a)
(8) 1-násobný kábel BCC
a)
(9) 3-násobný kábel BCC
a) Nie je súčasťou rozsahu dodávky
Bosch eBike Systems
Technické údaje
Pripojenie komponentov
Kód výrobku
Vstupné napätie
Vstupný prúd
Výstupné napätie
Trvalý výstupný prúd
Maximálny výstupný prúd (do 4 s)
Prevádzková teplota
Skladovacia teplota
Rozmery
Hmotnosť cca
Stupeň ochrany
Montáž
Upozornenie: Zariadenie Component Connector je k dis-
pozícii výlučne ako náhradný diel. Všetky káble alebo kom-
ponenty potrebné na pripojenie sa už musia nachádzať na
eBike a nie sú súčasťou dodávky.
Upozornenie: Pre montáž komponentu Component Con-
nector sa obráťte na autorizovaného odborného predajcu.
Upozornenie: Pri výmene sa musí zariadenie Component
Connector montovať rovnakým spôsobom a postupom, ako
to určil výrobca eBike. Týka sa to montážnej polohy, montáž-
neho materiálu a nástroja, ktorý sa má použiť, ako aj ďalších
informácií o postupe montáže. V prípade potreby si prečítaj-
te návod na obsluhu eBike alebo kontaktujte výrobcu eBike.
Montážny materiál nie je súčasťou dodávky.
Pripojenie kábla (pozrite obrázok A)
Zariadenie Component Connector (1) má 2 pripojovacie
zásuvky:
– červeno označenú pripojovaciu zásuvku (2), do ktorej sa
zasunie zástrčka BCC 1-násobného/3-násobného kábla
BCC, tiež je označená červenou farbou.
– žltá/oranžová farebne označená pripojovacia zásuvka
ABS/HPP (3). Do tejto pripojovacej zásuvky možno zapo-
jiť oranžovú zástrčku kábla ABS, tiež oranžovú zástrčku
kábla HPP+CAN (len pre eShift) alebo žltú zástrčku kábla
HPP.
Upozornenie: Kábel LPP so zeleným farebným
označením je kompatibilný aj z mechanického hľadiska
a z hľadiska elektrickej špecifikácie.
Pripojte káble podľa nasledujúcej tabuľky.
Upozornenie: Pri pripájaní káblov dbajte na farebné
a)
označenie a orientáciu konektora (pozrite obrázok B).
Iba kábel HMI je pre orientáciu označený bielou farbou, všet-
ky ostatné káble sú označené čiernou farbou.
Pol. Pripojenie
1.1–
1-násobný alebo 3-ná-
1.2
sobný kábel BCC
2.1 ABS
Slovenčina – 1
Component Connector
BCC3111
V
36
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
g
15
IP55
Farba
Napätie
červený
36 V
oranžový
12 V
0 275 007 3CC | (11.02.2024)
