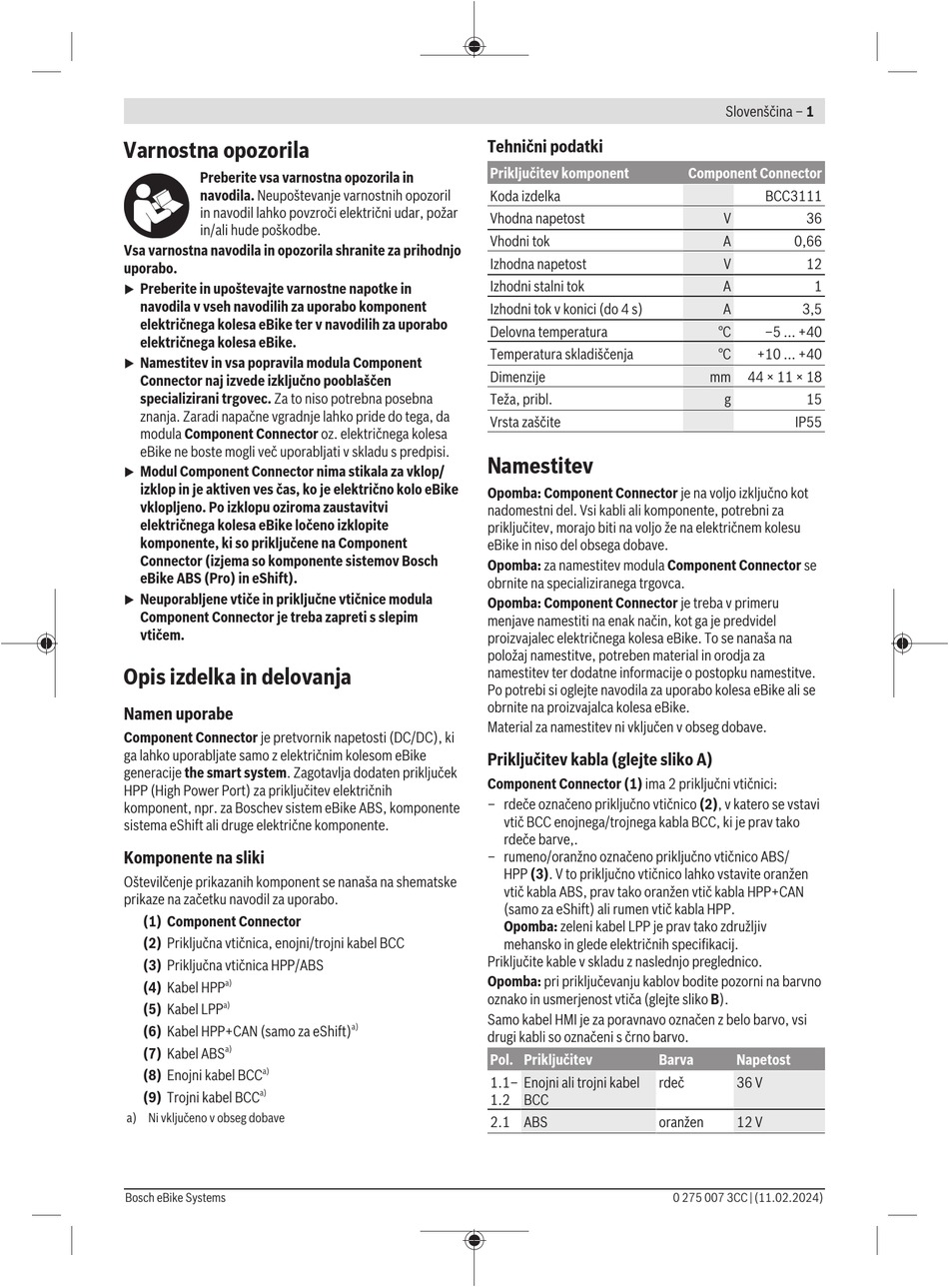

Varnostna opozorila
Preberite vsa varnostna opozorila in
navodila. Neupoštevanje varnostnih opozoril
in navodil lahko povzroči električni udar, požar
in/ali hude poškodbe.
Vsa varnostna navodila in opozorila shranite za prihodnjo
uporabo.
Preberite in upoštevajte varnostne napotke in
u
navodila v vseh navodilih za uporabo komponent
električnega kolesa eBike ter v navodilih za uporabo
električnega kolesa eBike.
Namestitev in vsa popravila modula Component
u
Connector naj izvede izključno pooblaščen
specializirani trgovec. Za to niso potrebna posebna
znanja. Zaradi napačne vgradnje lahko pride do tega, da
modula Component Connector oz. električnega kolesa
eBike ne boste mogli več uporabljati v skladu s predpisi.
Modul Component Connector nima stikala za vklop/
u
izklop in je aktiven ves čas, ko je električno kolo eBike
vklopljeno. Po izklopu oziroma zaustavitvi
električnega kolesa eBike ločeno izklopite
komponente, ki so priključene na Component
Connector (izjema so komponente sistemov Bosch
eBike ABS (Pro) in eShift).
Neuporabljene vtiče in priključne vtičnice modula
u
Component Connector je treba zapreti s slepim
vtičem.
Opis izdelka in delovanja
Namen uporabe
Component Connector je pretvornik napetosti (DC/DC), ki
ga lahko uporabljate samo z električnim kolesom eBike
generacije the smart system. Zagotavlja dodaten priključek
HPP (High Power Port) za priključitev električnih
komponent, npr. za Boschev sistem eBike ABS, komponente
sistema eShift ali druge električne komponente.
Komponente na sliki
Oštevilčenje prikazanih komponent se nanaša na shematske
prikaze na začetku navodil za uporabo.
(1) Component Connector
(2) Priključna vtičnica, enojni/trojni kabel BCC
(3) Priključna vtičnica HPP/ABS
a)
(4) Kabel HPP
a)
(5) Kabel LPP
(6) Kabel HPP+CAN (samo za eShift)
a)
(7) Kabel ABS
a)
(8) Enojni kabel BCC
a)
(9) Trojni kabel BCC
a) Ni vključeno v obseg dobave
Bosch eBike Systems
Tehnični podatki
Priključitev komponent
Koda izdelka
Vhodna napetost
Vhodni tok
Izhodna napetost
Izhodni stalni tok
Izhodni tok v konici (do 4 s)
Delovna temperatura
Temperatura skladiščenja
Dimenzije
Teža, pribl.
Vrsta zaščite
Namestitev
Opomba: Component Connector je na voljo izključno kot
nadomestni del. Vsi kabli ali komponente, potrebni za
priključitev, morajo biti na voljo že na električnem kolesu
eBike in niso del obsega dobave.
Opomba: za namestitev modula Component Connector se
obrnite na specializiranega trgovca.
Opomba: Component Connector je treba v primeru
menjave namestiti na enak način, kot ga je predvidel
proizvajalec električnega kolesa eBike. To se nanaša na
položaj namestitve, potreben material in orodja za
namestitev ter dodatne informacije o postopku namestitve.
Po potrebi si oglejte navodila za uporabo kolesa eBike ali se
obrnite na proizvajalca kolesa eBike.
Material za namestitev ni vključen v obseg dobave.
Priključitev kabla (glejte sliko A)
Component Connector (1) ima 2 priključni vtičnici:
– rdeče označeno priključno vtičnico (2), v katero se vstavi
vtič BCC enojnega/trojnega kabla BCC, ki je prav tako
rdeče barve,.
– rumeno/oranžno označeno priključno vtičnico ABS/
HPP (3). V to priključno vtičnico lahko vstavite oranžen
vtič kabla ABS, prav tako oranžen vtič kabla HPP+CAN
(samo za eShift) ali rumen vtič kabla HPP.
Opomba: zeleni kabel LPP je prav tako združljiv
mehansko in glede električnih specifikacij.
Priključite kable v skladu z naslednjo preglednico.
Opomba: pri priključevanju kablov bodite pozorni na barvno
oznako in usmerjenost vtiča (glejte sliko B).
Samo kabel HMI je za poravnavo označen z belo barvo, vsi
a)
drugi kabli so označeni s črno barvo.
Pol. Priključitev
1.1–
Enojni ali trojni kabel
1.2
BCC
2.1 ABS
Slovenščina – 1
Component Connector
BCC3111
V
36
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
g
15
IP55
Barva
Napetost
rdeč
36 V
oranžen
12 V
0 275 007 3CC | (11.02.2024)
