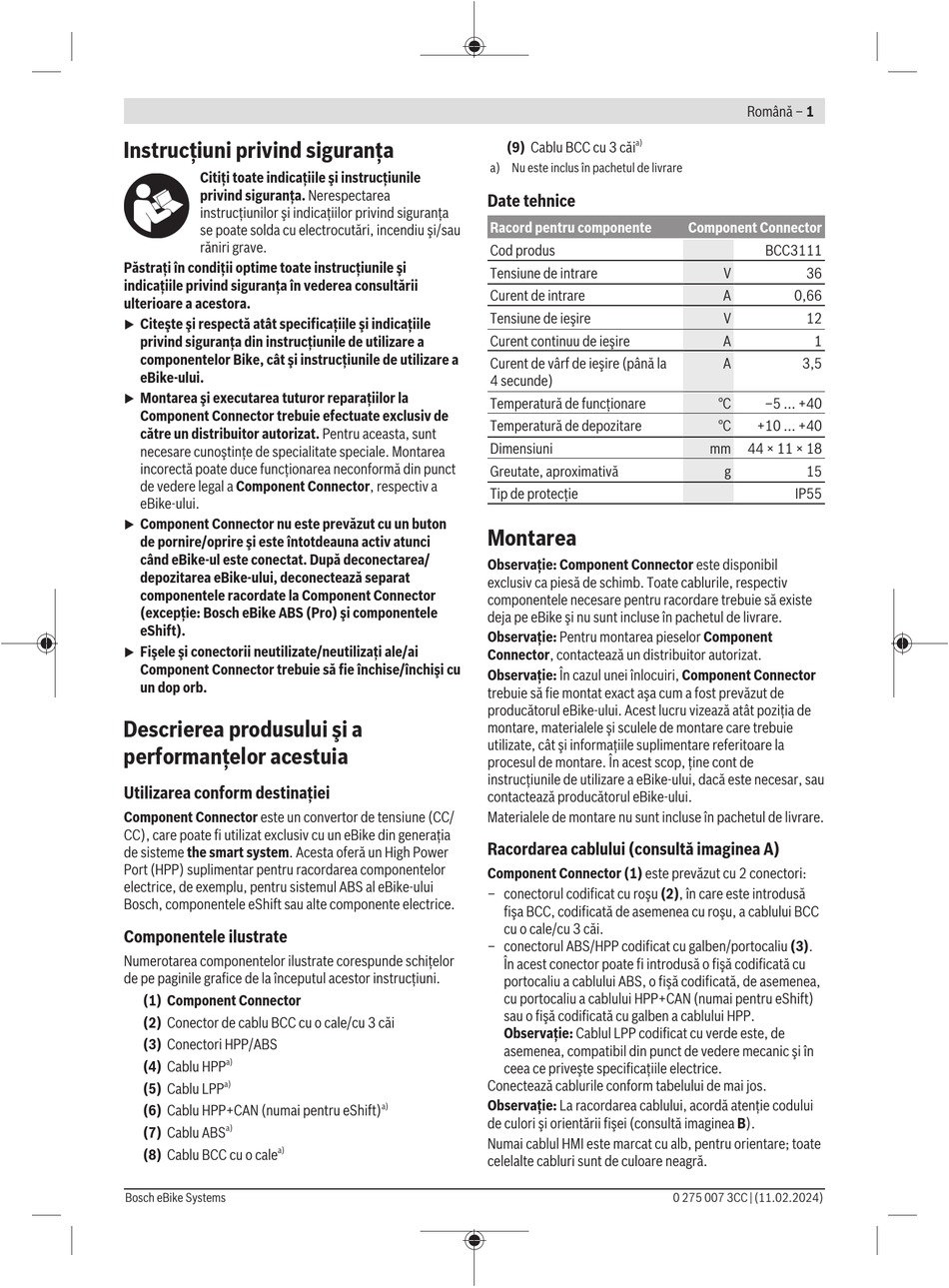

Instrucţiuni privind siguranţa
Citiţi toate indicaţiile şi instrucţiunile
privind siguranţa. Nerespectarea
instrucţiunilor şi indicaţiilor privind siguranţa
se poate solda cu electrocutări, incendiu şi/sau
răniri grave.
Păstraţi în condiţii optime toate instrucţiunile şi
indicaţiile privind siguranţa în vederea consultării
ulterioare a acestora.
Citeşte şi respectă atât specificaţiile şi indicaţiile
u
privind siguranţa din instrucţiunile de utilizare a
componentelor Bike, cât şi instrucţiunile de utilizare a
eBike-ului.
Montarea şi executarea tuturor reparaţiilor la
u
Component Connector trebuie efectuate exclusiv de
către un distribuitor autorizat. Pentru aceasta, sunt
necesare cunoştinţe de specialitate speciale. Montarea
incorectă poate duce funcţionarea neconformă din punct
de vedere legal a Component Connector, respectiv a
eBike-ului.
Component Connector nu este prevăzut cu un buton
u
de pornire/oprire şi este întotdeauna activ atunci
când eBike-ul este conectat. După deconectarea/
depozitarea eBike-ului, deconectează separat
componentele racordate la Component Connector
(excepţie: Bosch eBike ABS (Pro) şi componentele
eShift).
Fişele şi conectorii neutilizate/neutilizaţi ale/ai
u
Component Connector trebuie să fie închise/închişi cu
un dop orb.
Descrierea produsului şi a
performanţelor acestuia
Utilizarea conform destinaţiei
Component Connector este un convertor de tensiune (CC/
CC), care poate fi utilizat exclusiv cu un eBike din generaţia
de sisteme the smart system. Acesta oferă un High Power
Port (HPP) suplimentar pentru racordarea componentelor
electrice, de exemplu, pentru sistemul ABS al eBike-ului
Bosch, componentele eShift sau alte componente electrice.
Componentele ilustrate
Numerotarea componentelor ilustrate corespunde schiţelor
de pe paginile grafice de la începutul acestor instrucţiuni.
(1) Component Connector
(2) Conector de cablu BCC cu o cale/cu 3 căi
(3) Conectori HPP/ABS
a)
(4) Cablu HPP
a)
(5) Cablu LPP
(6) Cablu HPP+CAN (numai pentru eShift)
a)
(7) Cablu ABS
a)
(8) Cablu BCC cu o cale
Bosch eBike Systems
(9) Cablu BCC cu 3 căi
a) Nu este inclus în pachetul de livrare
Date tehnice
Racord pentru componente
Cod produs
Tensiune de intrare
Curent de intrare
Tensiune de ieşire
Curent continuu de ieşire
Curent de vârf de ieşire (până la
4 secunde)
Temperatură de funcţionare
Temperatură de depozitare
Dimensiuni
Greutate, aproximativă
Tip de protecţie
Montarea
Observaţie: Component Connector este disponibil
exclusiv ca piesă de schimb. Toate cablurile, respectiv
componentele necesare pentru racordare trebuie să existe
deja pe eBike şi nu sunt incluse în pachetul de livrare.
Observaţie: Pentru montarea pieselor Component
Connector, contactează un distribuitor autorizat.
Observaţie: În cazul unei înlocuiri, Component Connector
trebuie să fie montat exact aşa cum a fost prevăzut de
producătorul eBike-ului. Acest lucru vizează atât poziţia de
montare, materialele şi sculele de montare care trebuie
utilizate, cât şi informaţiile suplimentare referitoare la
procesul de montare. În acest scop, ţine cont de
instrucţiunile de utilizare a eBike-ului, dacă este necesar, sau
contactează producătorul eBike-ului.
Materialele de montare nu sunt incluse în pachetul de livrare.
Racordarea cablului (consultă imaginea A)
Component Connector (1) este prevăzut cu 2 conectori:
– conectorul codificat cu roşu (2), în care este introdusă
fişa BCC, codificată de asemenea cu roşu, a cablului BCC
cu o cale/cu 3 căi.
– conectorul ABS/HPP codificat cu galben/portocaliu (3).
În acest conector poate fi introdusă o fişă codificată cu
portocaliu a cablului ABS, o fişă codificată, de asemenea,
cu portocaliu a cablului HPP+CAN (numai pentru eShift)
sau o fişă codificată cu galben a cablului HPP.
Observaţie: Cablul LPP codificat cu verde este, de
asemenea, compatibil din punct de vedere mecanic şi în
ceea ce priveşte specificaţiile electrice.
Conectează cablurile conform tabelului de mai jos.
Observaţie: La racordarea cablului, acordă atenţie codului
a)
de culori şi orientării fişei (consultă imaginea B).
Numai cablul HMI este marcat cu alb, pentru orientare; toate
celelalte cabluri sunt de culoare neagră.
Română – 1
a)
Component Connector
BCC3111
V
36
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
g
15
IP55
0 275 007 3CC | (11.02.2024)
