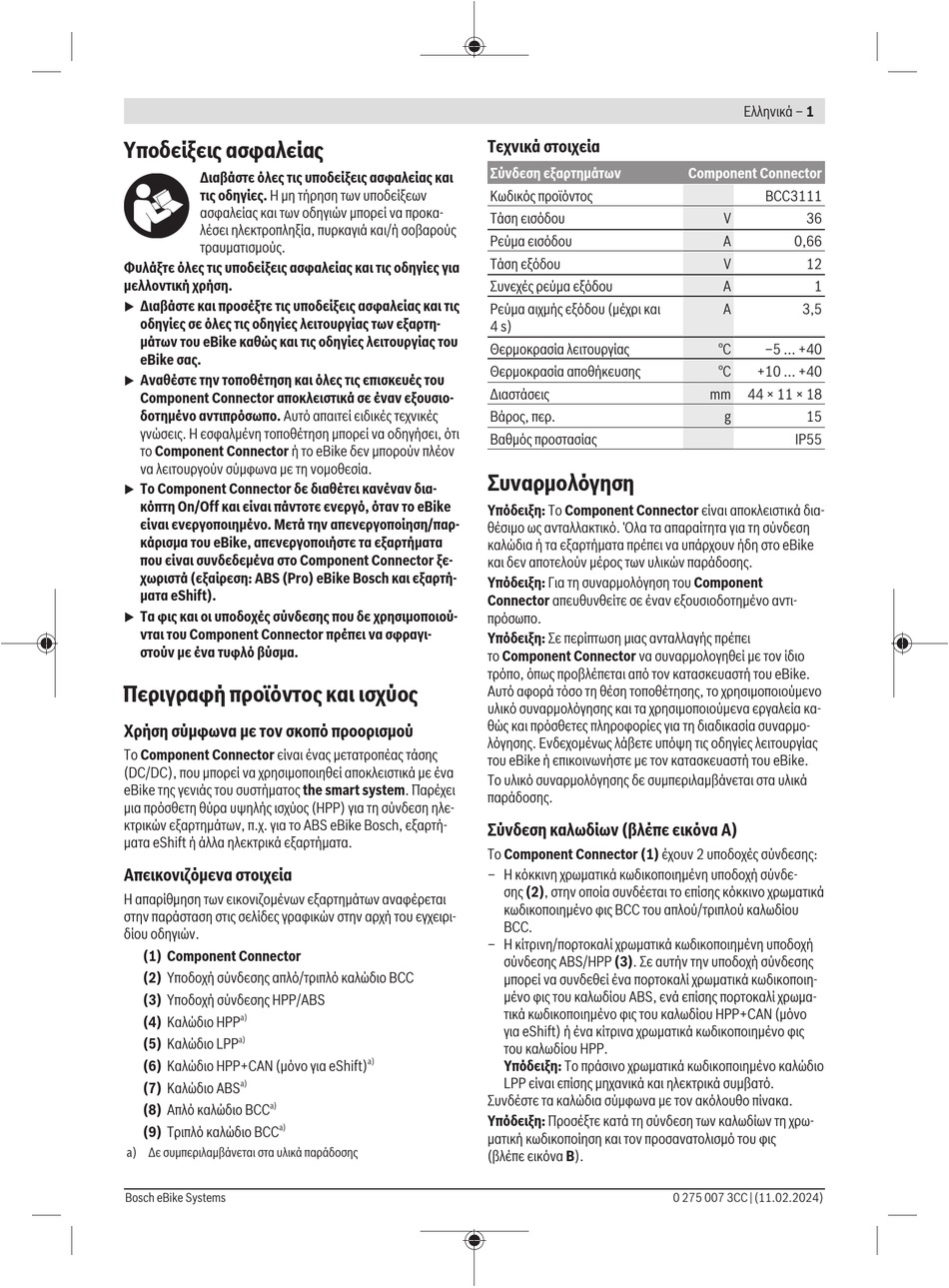

Υποδείξεις ασφαλείας
Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες. Η μη τήρηση των υποδείξεων
ασφαλείας και των οδηγιών μπορεί να προκα-
λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς
τραυματισμούς.
Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για
μελλοντική χρήση.
Διαβάστε και προσέξτε τις υποδείξεις ασφαλείας και τις
u
οδηγίες σε όλες τις οδηγίες λειτουργίας των εξαρτη-
μάτων του eBike καθώς και τις οδηγίες λειτουργίας του
eBike σας.
Αναθέστε την τοποθέτηση και όλες τις επισκευές του
u
Component Connector αποκλειστικά σε έναν εξουσιο-
δοτημένο αντιπρόσωπο. Αυτό απαιτεί ειδικές τεχνικές
γνώσεις. Η εσφαλμένη τοποθέτηση μπορεί να οδηγήσει, ότι
το Component Connector ή το eBike δεν μπορούν πλέον
να λειτουργούν σύμφωνα με τη νομοθεσία.
Το Component Connector δε διαθέτει κανέναν δια-
u
κόπτη On/Off και είναι πάντοτε ενεργό, όταν το eBike
είναι ενεργοποιημένο. Μετά την απενεργοποίηση/παρ-
κάρισμα του eBike, απενεργοποιήστε τα εξαρτήματα
που είναι συνδεδεμένα στο Component Connector ξε-
χωριστά (εξαίρεση: ABS (Pro) eBike Bosch και εξαρτή-
ματα eShift).
Τα φις και οι υποδοχές σύνδεσης που δε χρησιμοποιού-
u
νται του Component Connector πρέπει να σφραγι-
στούν με ένα τυφλό βύσμα.
Περιγραφή προϊόντος και ισχύος
Χρήση σύμφωνα με τον σκοπό προορισμού
Το Component Connector είναι ένας μετατροπέας τάσης
(DC/DC), που μπορεί να χρησιμοποιηθεί αποκλειστικά με ένα
eBike της γενιάς του συστήματος the smart system. Παρέχει
μια πρόσθετη θύρα υψηλής ισχύος (HPP) για τη σύνδεση ηλε-
κτρικών εξαρτημάτων, π.χ. για το ABS eBike Bosch, εξαρτή-
ματα eShift ή άλλα ηλεκτρικά εξαρτήματα.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται
στην παράσταση στις σελίδες γραφικών στην αρχή του εγχειρι-
δίου οδηγιών.
(1) Component Connector
(2) Υποδοχή σύνδεσης απλό/τριπλό καλώδιο BCC
(3) Υποδοχή σύνδεσης HPP/ABS
a)
(4) Καλώδιο HPP
a)
(5) Καλώδιο LPP
(6) Καλώδιο HPP+CAN (μόνο για eShift)
a)
(7) Καλώδιο ABS
a)
(8) Απλό καλώδιο BCC
a)
(9) Τριπλό καλώδιο BCC
a) Δε συμπεριλαμβάνεται στα υλικά παράδοσης
Bosch eBike Systems
Τεχνικά στοιχεία
Σύνδεση εξαρτημάτων
Κωδικός προϊόντος
Τάση εισόδου
Ρεύμα εισόδου
Τάση εξόδου
Συνεχές ρεύμα εξόδου
Ρεύμα αιχμής εξόδου (μέχρι και
4 s)
Θερμοκρασία λειτουργίας
Θερμοκρασία αποθήκευσης
Διαστάσεις
Βάρος, περ.
Βαθμός προστασίας
Συναρμολόγηση
Υπόδειξη: Το Component Connector είναι αποκλειστικά δια-
θέσιμο ως ανταλλακτικό. Όλα τα απαραίτητα για τη σύνδεση
καλώδια ή τα εξαρτήματα πρέπει να υπάρχουν ήδη στο eBike
και δεν αποτελούν μέρος των υλικών παράδοσης.
Υπόδειξη: Για τη συναρμολόγηση του Component
Connector απευθυνθείτε σε έναν εξουσιοδοτημένο αντι-
πρόσωπο.
Υπόδειξη: Σε περίπτωση μιας ανταλλαγής πρέπει
το Component Connector να συναρμολογηθεί με τον ίδιο
τρόπο, όπως προβλέπεται από τον κατασκευαστή του eBike.
Αυτό αφορά τόσο τη θέση τοποθέτησης, το χρησιμοποιούμενο
υλικό συναρμολόγησης και τα χρησιμοποιούμενα εργαλεία κα-
θώς και πρόσθετες πληροφορίες για τη διαδικασία συναρμο-
λόγησης. Ενδεχομένως λάβετε υπόψη τις οδηγίες λειτουργίας
του eBike ή επικοινωνήστε με τον κατασκευαστή του eBike.
Το υλικό συναρμολόγησης δε συμπεριλαμβάνεται στα υλικά
παράδοσης.
Σύνδεση καλωδίων (βλέπε εικόνα A)
Το Component Connector (1) έχουν 2 υποδοχές σύνδεσης:
– Η κόκκινη χρωματικά κωδικοποιημένη υποδοχή σύνδε-
σης (2), στην οποία συνδέεται το επίσης κόκκινο χρωματικά
κωδικοποιημένο φις BCC του απλού/τριπλού καλωδίου
BCC.
– Η κίτρινη/πορτοκαλί χρωματικά κωδικοποιημένη υποδοχή
σύνδεσης ABS/HPP (3). Σε αυτήν την υποδοχή σύνδεσης
μπορεί να συνδεθεί ένα πορτοκαλί χρωματικά κωδικοποιη-
μένο φις του καλωδίου ABS, ενά επίσης πορτοκαλί χρωμα-
τικά κωδικοποιημένο φις του καλωδίου HPP+CAN (μόνο
για eShift) ή ένα κίτρινα χρωματικά κωδικοποιημένο φις
του καλωδίου HPP.
a)
Υπόδειξη: Το πράσινο χρωματικά κωδικοποιημένο καλώδιο
LPP είναι επίσης μηχανικά και ηλεκτρικά συμβατό.
Συνδέστε τα καλώδια σύμφωνα με τον ακόλουθο πίνακα.
Υπόδειξη: Προσέξτε κατά τη σύνδεση των καλωδίων τη χρω-
ματική κωδικοποίηση και τον προσανατολισμό του φις
(βλέπε εικόνα B).
Ελληνικά – 1
Component Connector
BCC3111
V
36
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
g
15
IP55
0 275 007 3CC | (11.02.2024)
