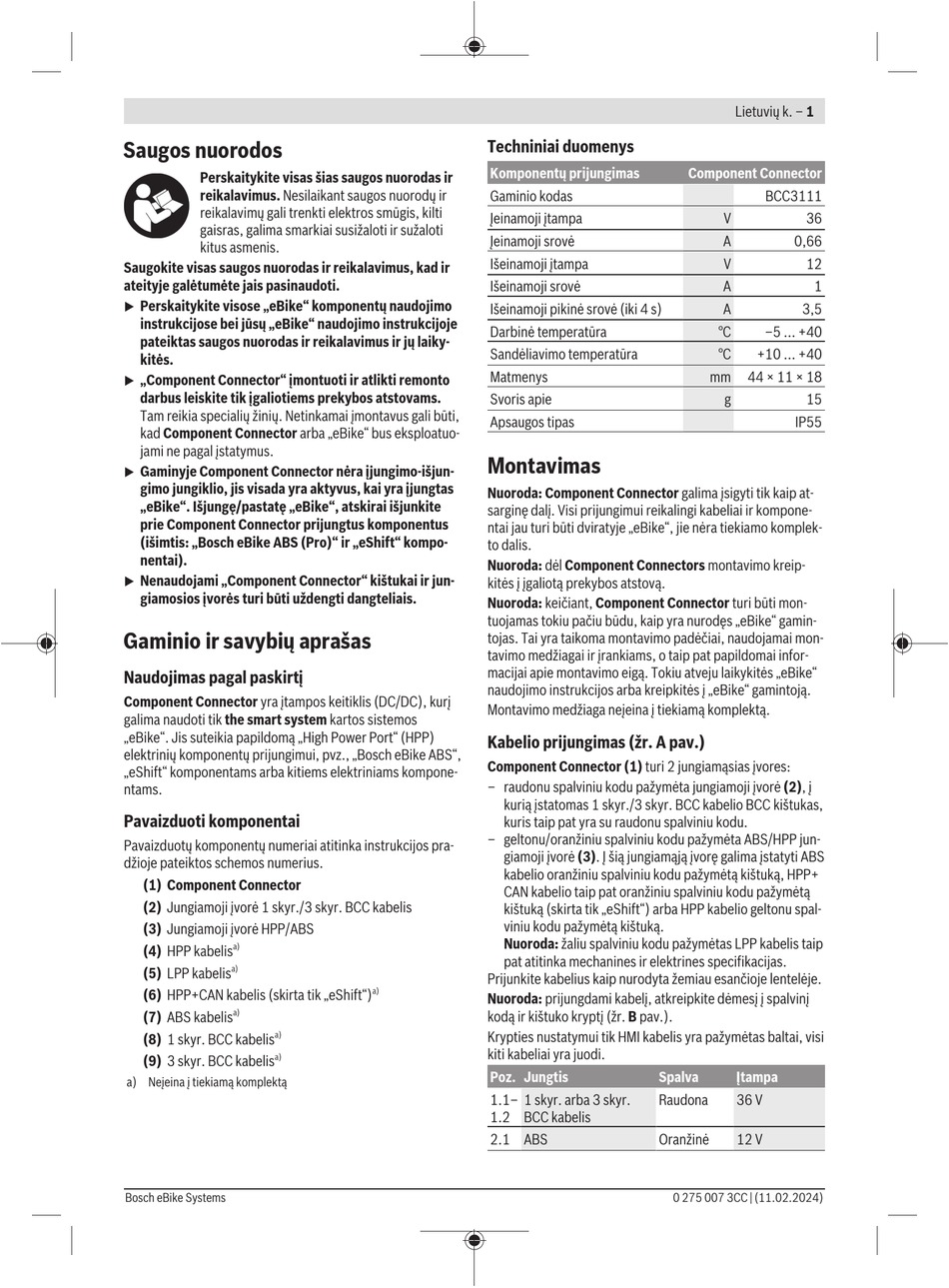

Saugos nuorodos
Perskaitykite visas šias saugos nuorodas ir
reikalavimus. Nesilaikant saugos nuorodų ir
reikalavimų gali trenkti elektros smūgis, kilti
gaisras, galima smarkiai susižaloti ir sužaloti
kitus asmenis.
Saugokite visas saugos nuorodas ir reikalavimus, kad ir
ateityje galėtumėte jais pasinaudoti.
Perskaitykite visose „eBike" komponentų naudojimo
u
instrukcijose bei jūsų „eBike" naudojimo instrukcijoje
pateiktas saugos nuorodas ir reikalavimus ir jų laiky-
kitės.
„Component Connector" įmontuoti ir atlikti remonto
u
darbus leiskite tik įgaliotiems prekybos atstovams.
Tam reikia specialių žinių. Netinkamai įmontavus gali būti,
kad Component Connector arba „eBike" bus eksploatuo-
jami ne pagal įstatymus.
Gaminyje Component Connector nėra įjungimo-išjun-
u
gimo jungiklio, jis visada yra aktyvus, kai yra įjungtas
„eBike". Išjungę/pastatę „eBike", atskirai išjunkite
prie Component Connector prijungtus komponentus
(išimtis: „Bosch eBike ABS (Pro)" ir „eShift" kompo-
nentai).
Nenaudojami „Component Connector" kištukai ir jun-
u
giamosios įvorės turi būti uždengti dangteliais.
Gaminio ir savybių aprašas
Naudojimas pagal paskirtį
Component Connector yra įtampos keitiklis (DC/DC), kurį
galima naudoti tik the smart system kartos sistemos
„eBike". Jis suteikia papildomą „High Power Port" (HPP)
elektrinių komponentų prijungimui, pvz., „Bosch eBike ABS",
„eShift" komponentams arba kitiems elektriniams kompone-
ntams.
Pavaizduoti komponentai
Pavaizduotų komponentų numeriai atitinka instrukcijos pra-
džioje pateiktos schemos numerius.
(1) Component Connector
(2) Jungiamoji įvorė 1 skyr./3 skyr. BCC kabelis
(3) Jungiamoji įvorė HPP/ABS
a)
(4) HPP kabelis
a)
(5) LPP kabelis
(6) HPP+CAN kabelis (skirta tik „eShift")
a)
(7) ABS kabelis
a)
(8) 1 skyr. BCC kabelis
a)
(9) 3 skyr. BCC kabelis
a) Neįeina į tiekiamą komplektą
Bosch eBike Systems
Techniniai duomenys
Komponentų prijungimas
Gaminio kodas
Įeinamoji įtampa
Įeinamoji srovė
Išeinamoji įtampa
Išeinamoji srovė
Išeinamoji pikinė srovė (iki 4 s)
Darbinė temperatūra
Sandėliavimo temperatūra
Matmenys
Svoris apie
Apsaugos tipas
Montavimas
Nuoroda: Component Connector galima įsigyti tik kaip at-
sarginę dalį. Visi prijungimui reikalingi kabeliai ir kompone-
ntai jau turi būti dviratyje „eBike", jie nėra tiekiamo komplek-
to dalis.
Nuoroda: dėl Component Connectors montavimo kreip-
kitės į įgaliotą prekybos atstovą.
Nuoroda: keičiant, Component Connector turi būti mon-
tuojamas tokiu pačiu būdu, kaip yra nurodęs „eBike" gamin-
tojas. Tai yra taikoma montavimo padėčiai, naudojamai mon-
tavimo medžiagai ir įrankiams, o taip pat papildomai infor-
macijai apie montavimo eigą. Tokiu atveju laikykitės „eBike"
naudojimo instrukcijos arba kreipkitės į „eBike" gamintoją.
Montavimo medžiaga neįeina į tiekiamą komplektą.
Kabelio prijungimas (žr. A pav.)
Component Connector (1) turi 2 jungiamąsias įvores:
– raudonu spalviniu kodu pažymėta jungiamoji įvorė (2), į
kurią įstatomas 1 skyr./3 skyr. BCC kabelio BCC kištukas,
kuris taip pat yra su raudonu spalviniu kodu.
– geltonu/oranžiniu spalviniu kodu pažymėta ABS/HPP jun-
giamoji įvorė (3). Į šią jungiamąją įvorę galima įstatyti ABS
kabelio oranžiniu spalviniu kodu pažymėtą kištuką, HPP+
CAN kabelio taip pat oranžiniu spalviniu kodu pažymėtą
kištuką (skirta tik „eShift") arba HPP kabelio geltonu spal-
viniu kodu pažymėtą kištuką.
Nuoroda: žaliu spalviniu kodu pažymėtas LPP kabelis taip
pat atitinka mechanines ir elektrines specifikacijas.
Prijunkite kabelius kaip nurodyta žemiau esančioje lentelėje.
a)
Nuoroda: prijungdami kabelį, atkreipkite dėmesį į spalvinį
kodą ir kištuko kryptį (žr. B pav.).
Krypties nustatymui tik HMI kabelis yra pažymėtas baltai, visi
kiti kabeliai yra juodi.
Poz. Jungtis
1.1–
1 skyr. arba 3 skyr.
1.2
BCC kabelis
2.1 ABS
Lietuvių k. – 1
Component Connector
BCC3111
V
36
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
g
15
IP55
Spalva
Įtampa
Raudona
36 V
Oranžinė
12 V
0 275 007 3CC | (11.02.2024)
