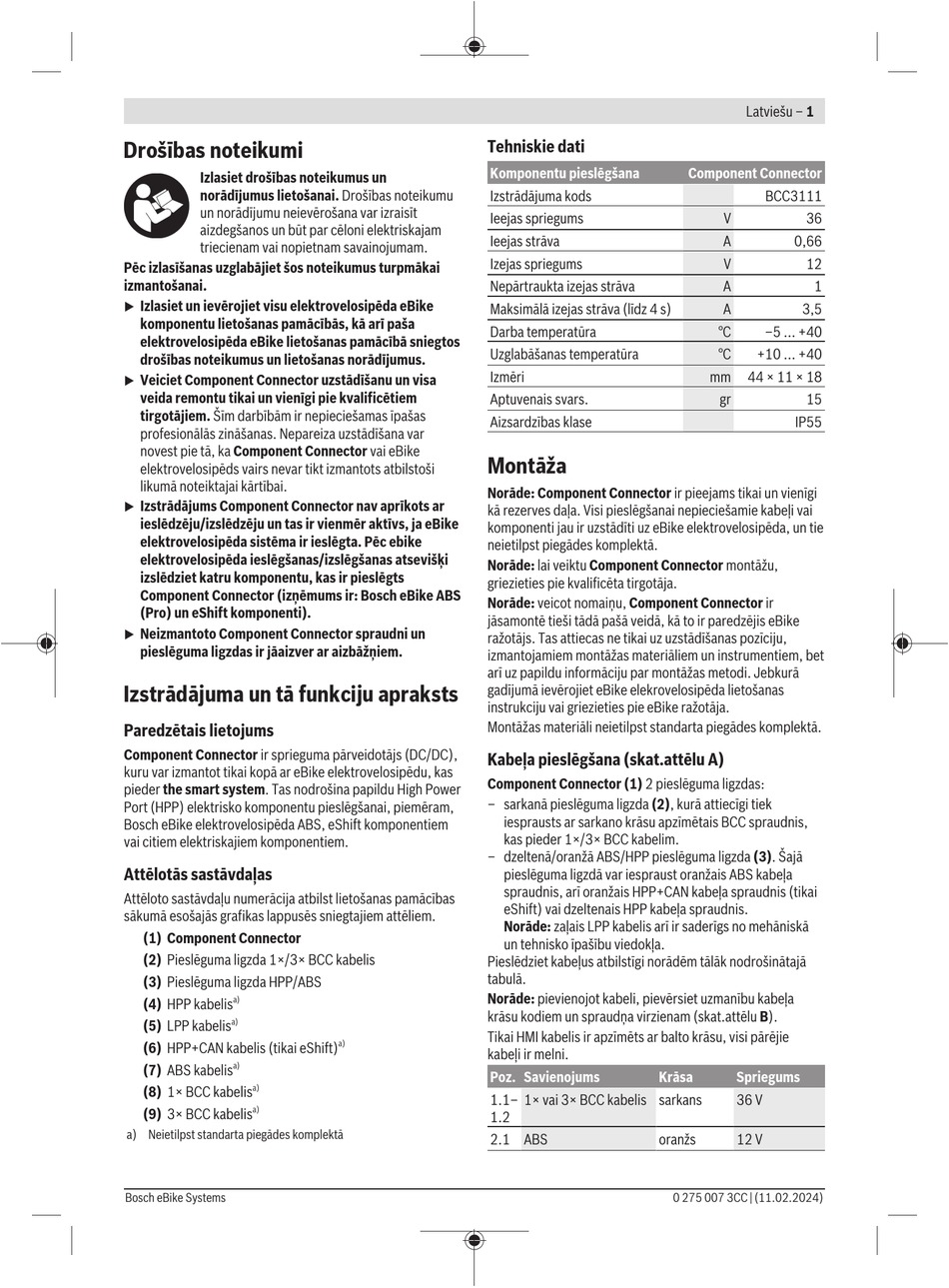

Drošības noteikumi
Izlasiet drošības noteikumus un
norādījumus lietošanai. Drošības noteikumu
un norādījumu neievērošana var izraisīt
aizdegšanos un būt par cēloni elektriskajam
triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai
izmantošanai.
Izlasiet un ievērojiet visu elektrovelosipēda eBike
u
komponentu lietošanas pamācībās, kā arī paša
elektrovelosipēda eBike lietošanas pamācībā sniegtos
drošības noteikumus un lietošanas norādījumus.
Veiciet Component Connector uzstādīšanu un visa
u
veida remontu tikai un vienīgi pie kvalificētiem
tirgotājiem. Šīm darbībām ir nepieciešamas īpašas
profesionālās zināšanas. Nepareiza uzstādīšana var
novest pie tā, ka Component Connector vai eBike
elektrovelosipēds vairs nevar tikt izmantots atbilstoši
likumā noteiktajai kārtībai.
Izstrādājums Component Connector nav aprīkots ar
u
ieslēdzēju/izslēdzēju un tas ir vienmēr aktīvs, ja eBike
elektrovelosipēda sistēma ir ieslēgta. Pēc ebike
elektrovelosipēda ieslēgšanas/izslēgšanas atsevišķi
izslēdziet katru komponentu, kas ir pieslēgts
Component Connector (izņēmums ir: Bosch eBike ABS
(Pro) un eShift komponenti).
Neizmantoto Component Connector spraudni un
u
pieslēguma ligzdas ir jāaizver ar aizbāžņiem.
Izstrādājuma un tā funkciju apraksts
Paredzētais lietojums
Component Connector ir sprieguma pārveidotājs (DC/DC),
kuru var izmantot tikai kopā ar eBike elektrovelosipēdu, kas
pieder the smart system. Tas nodrošina papildu High Power
Port (HPP) elektrisko komponentu pieslēgšanai, piemēram,
Bosch eBike elektrovelosipēda ABS, eShift komponentiem
vai citiem elektriskajiem komponentiem.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst lietošanas pamācības
sākumā esošajās grafikas lappusēs sniegtajiem attēliem.
(1) Component Connector
(2) Pieslēguma ligzda 1×/3× BCC kabelis
(3) Pieslēguma ligzda HPP/ABS
a)
(4) HPP kabelis
a)
(5) LPP kabelis
(6) HPP+CAN kabelis (tikai eShift)
a)
(7) ABS kabelis
a)
(8) 1× BCC kabelis
a)
(9) 3× BCC kabelis
a) Neietilpst standarta piegādes komplektā
Bosch eBike Systems
Tehniskie dati
Komponentu pieslēgšana
Izstrādājuma kods
Ieejas spriegums
Ieejas strāva
Izejas spriegums
Nepārtraukta izejas strāva
Maksimālā izejas strāva (līdz 4 s)
Darba temperatūra
Uzglabāšanas temperatūra
Izmēri
Aptuvenais svars.
Aizsardzības klase
Montāža
Norāde: Component Connector ir pieejams tikai un vienīgi
kā rezerves daļa. Visi pieslēgšanai nepieciešamie kabeļi vai
komponenti jau ir uzstādīti uz eBike elektrovelosipēda, un tie
neietilpst piegādes komplektā.
Norāde: lai veiktu Component Connector montāžu,
griezieties pie kvalificēta tirgotāja.
Norāde: veicot nomaiņu, Component Connector ir
jāsamontē tieši tādā pašā veidā, kā to ir paredzējis eBike
ražotājs. Tas attiecas ne tikai uz uzstādīšanas pozīciju,
izmantojamiem montāžas materiāliem un instrumentiem, bet
arī uz papildu informāciju par montāžas metodi. Jebkurā
gadījumā ievērojiet eBike elekrovelosipēda lietošanas
instrukciju vai griezieties pie eBike ražotāja.
Montāžas materiāli neietilpst standarta piegādes komplektā.
Kabeļa pieslēgšana (skat.attēlu A)
Component Connector (1) 2 pieslēguma ligzdas:
– sarkanā pieslēguma ligzda (2), kurā attiecīgi tiek
iesprausts ar sarkano krāsu apzīmētais BCC spraudnis,
kas pieder 1×/3× BCC kabelim.
– dzeltenā/oranžā ABS/HPP pieslēguma ligzda (3). Šajā
pieslēguma ligzdā var iespraust oranžais ABS kabeļa
spraudnis, arī oranžais HPP+CAN kabeļa spraudnis (tikai
eShift) vai dzeltenais HPP kabeļa spraudnis.
Norāde: zaļais LPP kabelis arī ir saderīgs no mehāniskā
un tehnisko īpašību viedokļa.
Pieslēdziet kabeļus atbilstīgi norādēm tālāk nodrošinātajā
tabulā.
Norāde: pievienojot kabeli, pievērsiet uzmanību kabeļa
krāsu kodiem un spraudņa virzienam (skat.attēlu B).
Tikai HMI kabelis ir apzīmēts ar balto krāsu, visi pārējie
a)
kabeļi ir melni.
Poz. Savienojums
1.1–
1.2
2.1 ABS
Component Connector
Krāsa
1× vai 3× BCC kabelis sarkans
oranžs
0 275 007 3CC | (11.02.2024)
Latviešu – 1
BCC3111
V
36
A
0,66
V
12
A
1
A
3,5
°C
–5 ... +40
°C
+10 ... +40
mm
44 × 11 × 18
gr
15
IP55
Spriegums
36 V
12 V
