DAZE Dazebox Home Installationsanleitung Seite 88

DE
13.1 - Rücksetzung der internen Schutzvorrichtungen
14 - Wartung
14.1 - Wartung des FI-LS Schutzschalter
Hinweis: Die Abbildung ist beispielhaft, die Position der Testtaste kann abweichen. Die Reset-Taste ist möglicherweise nicht
vorhanden.
Im Falle von Problemen kann der technische Support kontaktiert werden, indem ein Ticket geöffnet
wird. Dies kann erfolgen, indem man auf den Bereich "Support" der App zugreift oder über den Bereich
"Kontakt" der Daze-Website. Alternativ kann der untenstehende QR-Code verwendet werden, um
direkt auf das Kontaktformular zuzugreifen.
88.
FI-LS Schutzschalter (RCBO)
Falls der FI-LS Schutzschalter (RCBO) ausgelöst hat, folgen Sie diesen
Schritten, um ihn zurückzusetzen:

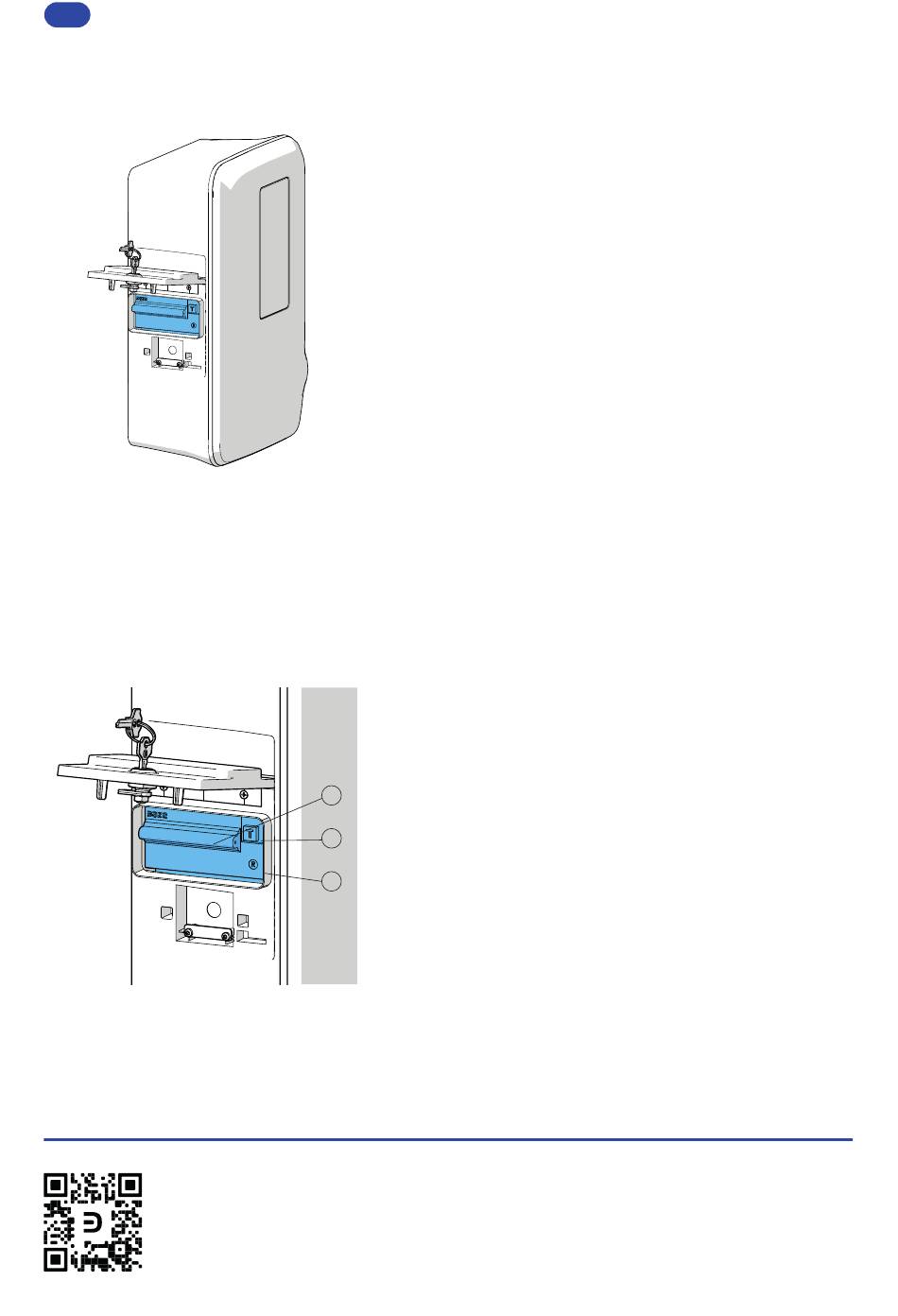

1. Verwenden Sie den Schlüssel, um die Tür der Dazebox Home zu
öffnen, wie in der Abbildung gezeigt.
2. Überprüfen Sie die Position des RCBO. Wenn der Schalter in der au-
sgelösten Position ist (Hebel nach unten), setzen Sie ihn zurück, indem
Sie den Hebel nach oben bewegen. Wenn der FI-LS Schutzschalter er-
neut auslöst, überprüfen Sie die Leitung vor der Wallbox, um mögliche
Fehler zu identifizieren.
3. Schließen Sie die Tür und sichern Sie sie mit dem Schlüssel.
Um die ordnungsgemäße Funktion des FI-LS Schutzschalter (RCBO) zu
gewährleisten, sollte alle 6 Monate ein regelmäßiger Test durchgeführt
werden, um die Auslösung des RCBO im Fehlerfall zu überprüfen.
Führen Sie den Test wie folgt durch:
1. Verwenden Sie den Schlüssel, um die Seitentür zu öffnen, wie in
A
Kapitel 13.1 beschrieben.
2. Stellen Sie sicher, dass der FI-LS Schutzschalter eingeschaltet ist, d.
B
h., dass der Hebel (A) nach oben zeigt.
3. Drücken Sie die Testtaste (B) (siehe Abbildung unten).
C
Der Test ist erfolgreich, wenn der Hebel (A) nach unten auslöst, nach-
dem die Testtaste (B) gedrückt wurde. Andernfalls wenden Sie sich an
den technischen Support. Nach Abschluss des Tests drücken Sie die
Reset-Taste (C), falls vorhanden, und stellen Sie den Hebel (A) wieder in
die obere Position.
