Home T
6b

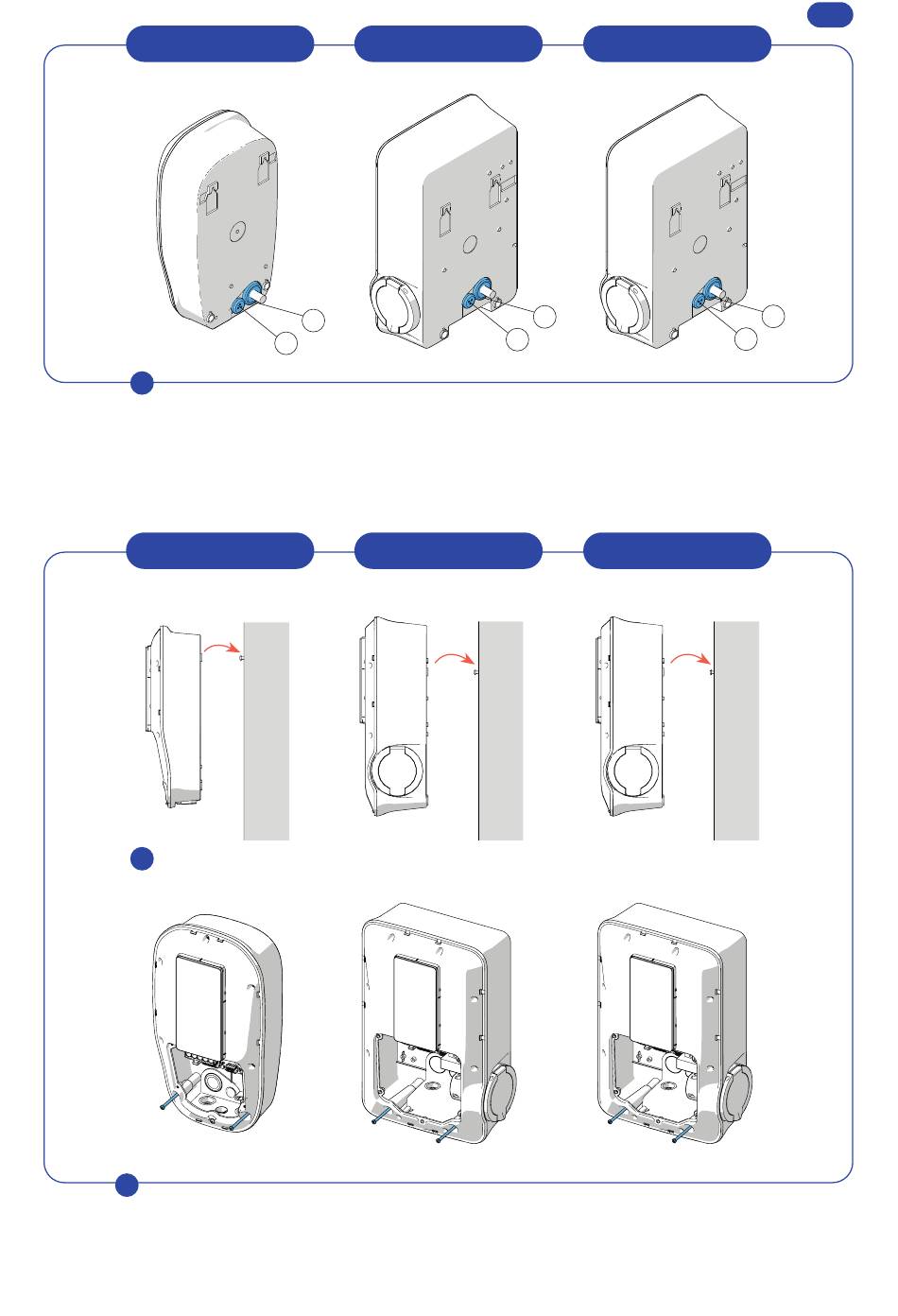

6b. Per installazioni con passaggio cavi sottotraccia aprire sul retro del prodotto i due fori delle dimensioni guida indicate
mediante una fresa conica a gradino. Dopo aver predisposto due membrane delle dimensioni adatte al foro praticato inserire
nel foro (R) il cavo di alimentazione e nel foro (Q) i cablaggi necessari per le funzionalità aggiuntive.
Home T
7a
7b
7. Fissare Dazebox Home al muro appoggiando la parte superiore alle due viti già fissate al muro come nell'immagine 7a,
successivamente completare il fissaggio inserendo le due viti passanti nei fori inferiori della Dazebox come nell'immagine 7b.
Home S
R
Q
Home S
Home TK / SK
R
Q
Home TK / SK
IT
R
Q
35.
