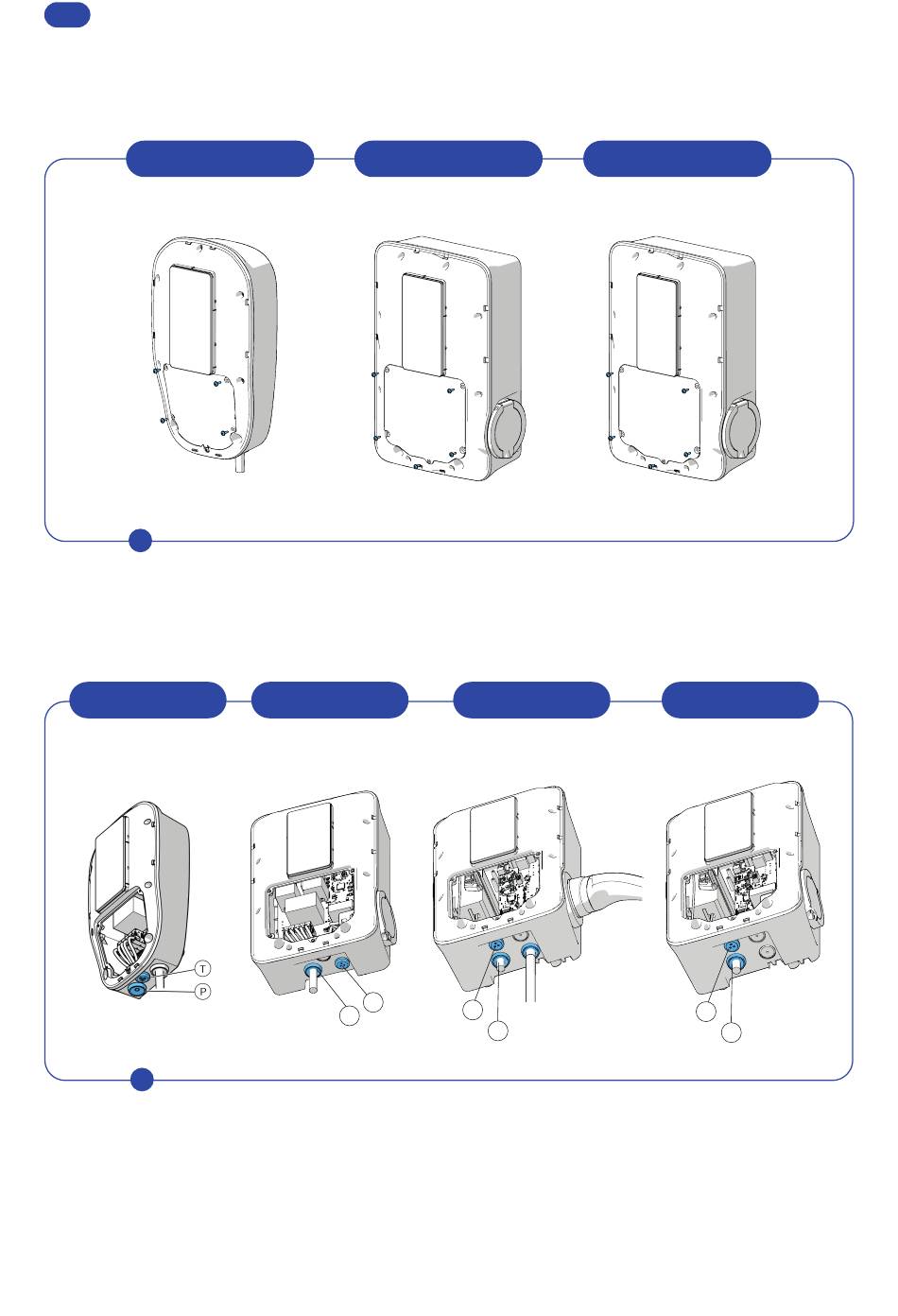

4. Dazebox Home servendosi del plettro facendo attenzione a non rompere gli incastri elastici. Inserire il plettro nel foro sotto-
stante della cover, sollevare con cura e percorre lungo il profilo della Dazebox Home.
facendo forza!
Home T
5
5. Aprire Dazebox Home svitando le viti dello sportellino indicate in figura con un cacciavite torx TX10.
Home T
6a
6a. Per installazioni con passaggio cavi a giorno inserire il cavo di alimentazione attraverso il passacavo (P) nella parte inferio-
re di Dazebox Home. La membrana passacavo (T, immagine 6a) posta nel lato inferiore della Dazebox Home ha tre fori ciechi
Ø6 mm per il collegamento di accessori (Power Manager o Modbus, Ethernet). Per inserire il cavo rompere il fondo cieco del
foro servendosi di un cacciavite.
34.
Home S
Home S
T
P
Non utilizzare un cacciavite o altri utensili
Home TK / SK
Home TK
T
P
Home SK
T
P
