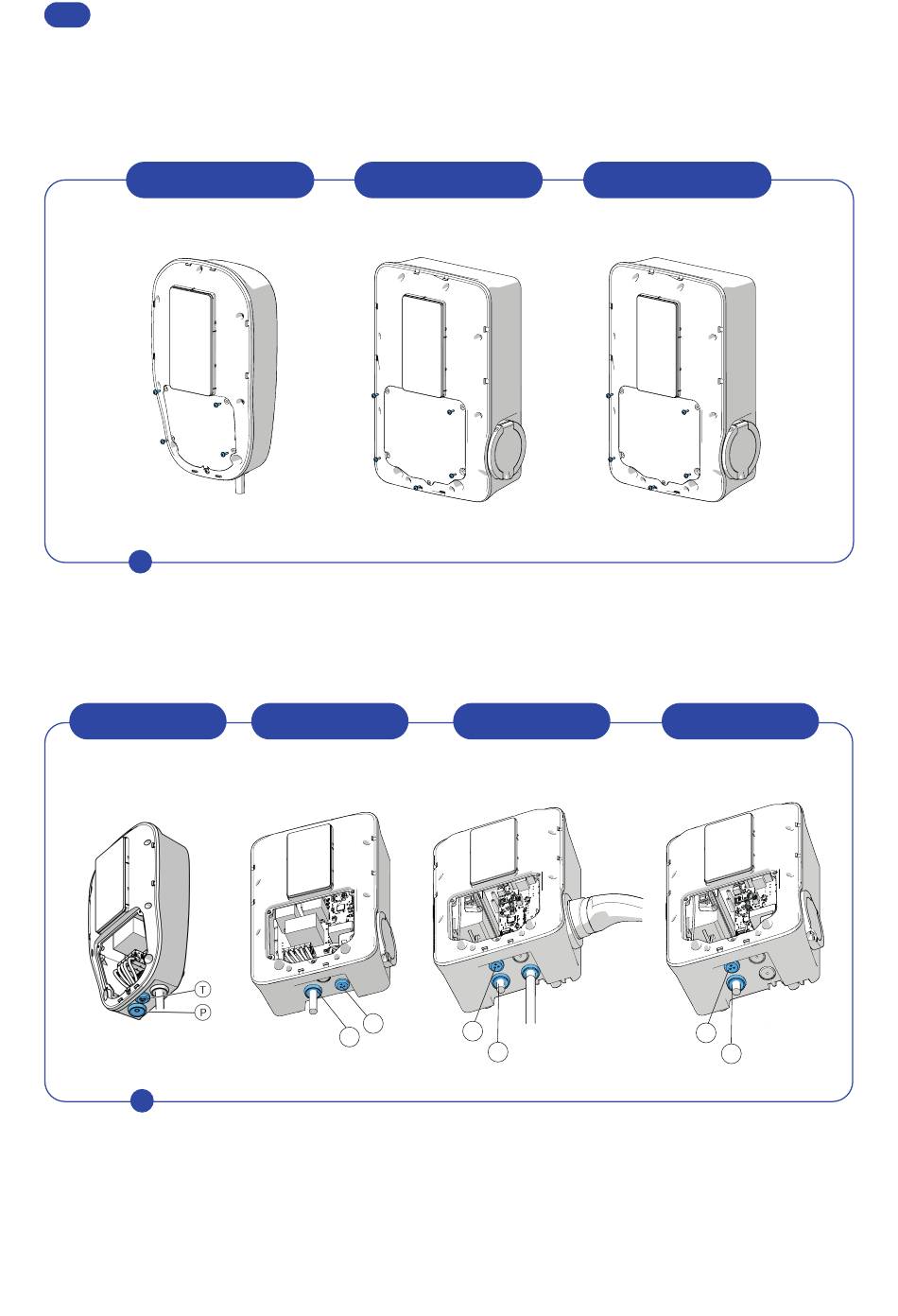

4. Retire a tampa frontal da Dazebox Home utilizando uma palheta de guitarra, tomando cuidado para não danificar os
conectores de pressão. Insira a palheta no orifício abaixo da tampa, levante-a cuidadosamente e passe-a ao longo do perfil
da Dazebox Home. Não utilize uma chave de fenda ou outras ferramentas para aplicar força!
Home T
5
5. Abra a Dazebox Home desenroscando os parafusos do painel de acesso, conforme indicado na figura, utilizando uma
chave de fenda Torx TX10.
Home T
6a
6a. Para instalações com roteamento de cabos, insira o cabo de alimentação através da prensa-cabo (P) localizada na parte
inferior da Dazebox Home. A membrana da prensa-cabo (T, imagem 6a) na parte inferior da Dazebox Home possui três furos
cegos de Ø6 mm para conexão de acessórios (Power Manager ou Modbus, Ethernet). Para inserir o cabo, rompa o fundo
cego do furo utilizando uma chave de fenda.
122.
Home S
Home S
T
P
Home TK / SK
Home TK
T
P
Home SK
T
P
