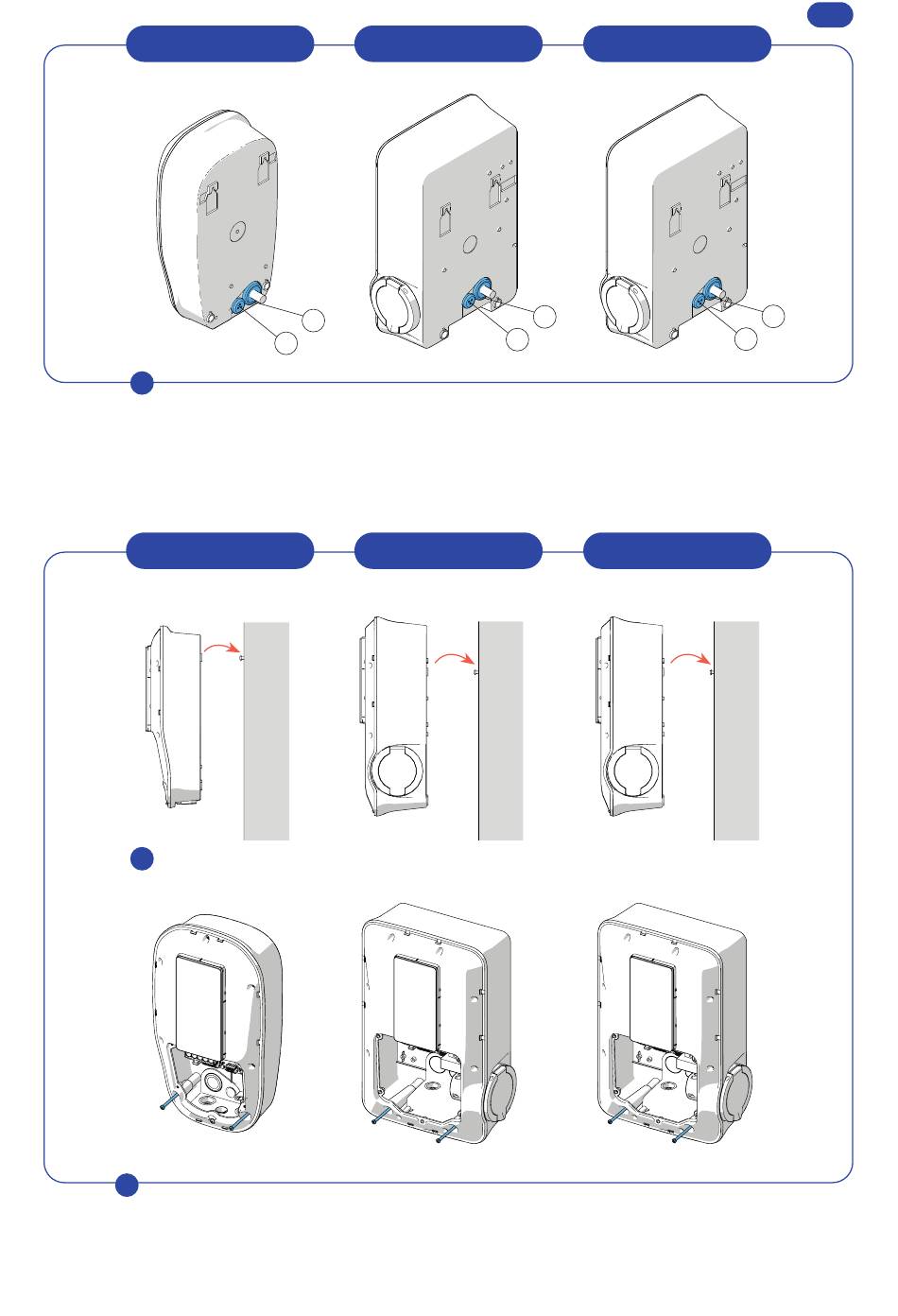

6b. Para instalações com roteamento de cabos oculto, abra os dois furos guia na parte traseira do produto utilizando uma
broca cônica escalonada. Após preparar duas membranas do tamanho adequado para o furo perfurado, insira o cabo de
alimentação no furo (R) e o cabeamento necessário para funcionalidades adicionais no furo (Q).
Home T
7a
7b
7. Fixe a Dazebox Home na parede posicionando a parte superior sobre os dois parafusos já fixados na parede, conforme mo-
strado na Imagem 7a. Em seguida, finalize a fixação inserindo os dois parafusos passantes nos orifícios inferiores da Dazebox,
conforme indicado na Imagem 7b.
