DAZE Dazebox Home Installationsanleitung Seite 100

ES
4. Retira la cubierta frontal de Dazebox Home utilizando una púa de guitarra, teniendo cuidado de no romper los conectores
de presión. Inserta la púa en el agujero debajo de la cubierta, levántala cuidadosamente y pásala a lo largo del perfil de Dazebox
Home. ¡No utilices un destornillador u otras herramientas para aplicar fuerza!
Home T
5

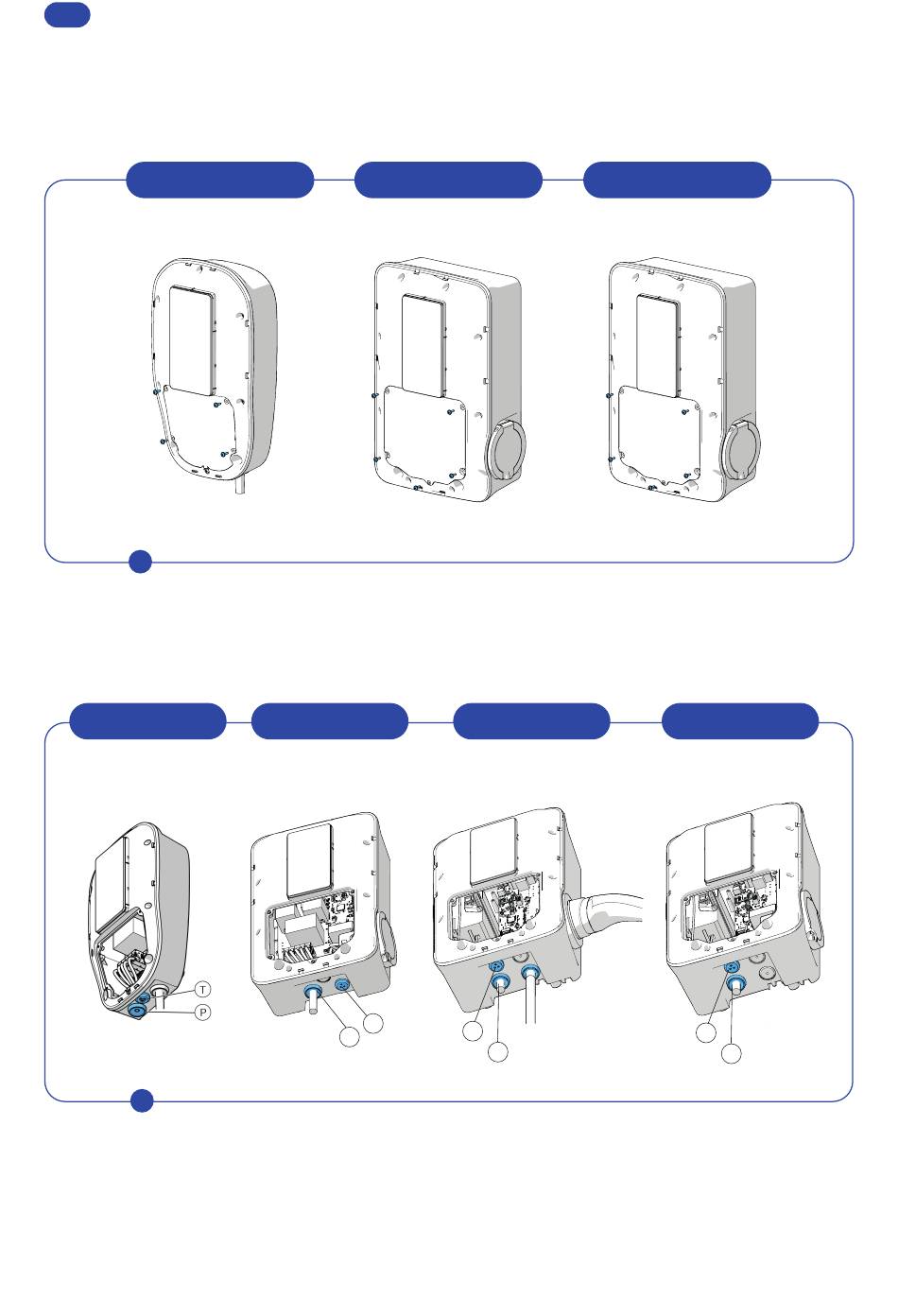

5. Abre Dazebox Home desatornillando los tornillos del panel de acceso según se indica en la imagen utilizando un destornil-
lador Torx TX10.
Home T
6a
6a. Para instalaciones con enrutamiento de cables, inserta el cable de alimentación a través del pasacables (P) ubicada en la
parte inferior de Dazebox Home. La membrana del pasacables (T, imagen 6a) en la parte inferior de Dazebox Home tiene tres
entradas de Ø6 mm para conectar accesorios (Power Manager o Modbus, Ethernet). Para insertar el cable, rompe el fondo
ciego del agujero usando un destornillador.
100.
Home S
Home S
T
P
Home TK / SK
Home TK
T
P
Home SK
T
P
