05 - Vorbereitung zur Installation
Die Installation muss nach Abschalten der Stromversorgung durch den Schalter an der
Schalttafel erfolgen.

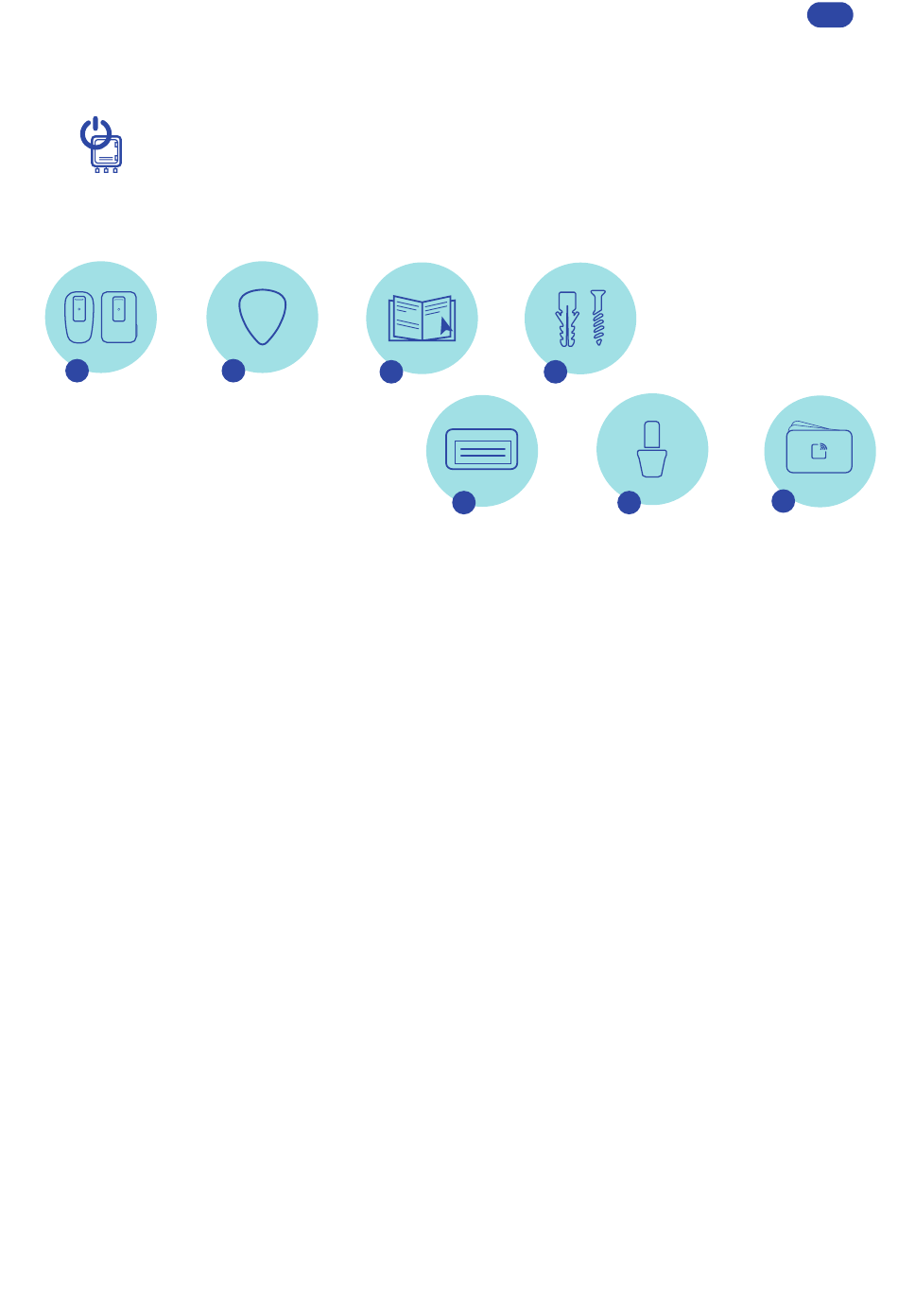

05.1 - Inhalt der Verpackung
1
In der Verpackung ist folgendes enthalten:
1. Dazebox
2. Öffnungswerkzeug (Gitarrenplektrum)
3. Installationsanleitung
4. Schrauben Ø5 und Dübel Ø8
5. Seriennummer- und PUK-Karte
6. Aderendhülsen
7. 3 RFID-Karten
05.2 - Benötigtes Material
Um das Dazebox Home zu installieren, benötigen Sie folgende Ausrüstung, die nicht im Lieferumfang enthalten ist:
1. Bohrmaschine mit Ø8 mm Wandbohrer
2. Bleistift, Hammer, Wasserwaage, Maßband
3. Kreuzschlitzschraubendreher
06 - Konfiguration des Systems
Die Stromversorgung des Geräts muss während dieser gesamten Phase ausgeschaltet bleiben. Die Nichtbeachtung dieser
Anweisungen kann zu schweren Schäden an Personen und Sachen und sogar zum Tod führen.
Die folgenden Abbildungen dienen zu Illustrationszwecken und zeigen möglicherweise nicht alle internen Komponenten des
Produkts.
Anforderungen an die Installation
Die Dazebox Home kann in Anlagen mit den folgenden Erdungssystemen installiert werden: TT, TN.
Für den ordnungsgemäßen Betrieb des Ladegeräts mit allen Fahrzeugen muss sichergestellt werden, dass der Erdungswider-
stand der Anlage weniger als 100 Ω beträgt.
Die Stromversorgungsleitung der Dazebox muss exklusiv sein und durch folgende Schutzeinrichtungen abgesichert werden:
1. Fehlerstromschutzschalter Typ A mit einem Auslösestrom von 30 mA;
2. Leitungsschutzschalter mit Typ C.
Der Strom der Schutzeinrichtungen muss an die Installation angepasst werden, an der die Wallbox montiert wird.
Die Norm IEC EN 60364-7-722 oder gleichwertige nationale Normen stellen zusätzliche Anforderungen an die elektrische
Installation, die das Produkt versorgt. Es wird empfohlen, die Anlage mit einem Überspannungsschutzgerät (SPD) zu schützen.
Es ist nicht erforderlich, dass der SPD Teil der Ladestation ist oder „dediziert" ist.
Hinweis: Die einphasigen Versionen der Dazebox Home sind nur mit einphasigen Anlagen kompatibel, während die dreiphasi-
gen Versionen ausschließlich mit dreiphasigen Anlagen kompatibel sind.
2
3
4
5
4. Torx-Schlüssel TX10
5. Crimpzange für Aderendhülsen und RJ45
(Zur Installation des Power Managers)
7
6
