05 - Preparação para a instalação
A instalação deve ser realizada após desconectar a alimentação elétrica, agindo sobre o
interruptor montante.
05.1 - Conteúdo do pacote
1

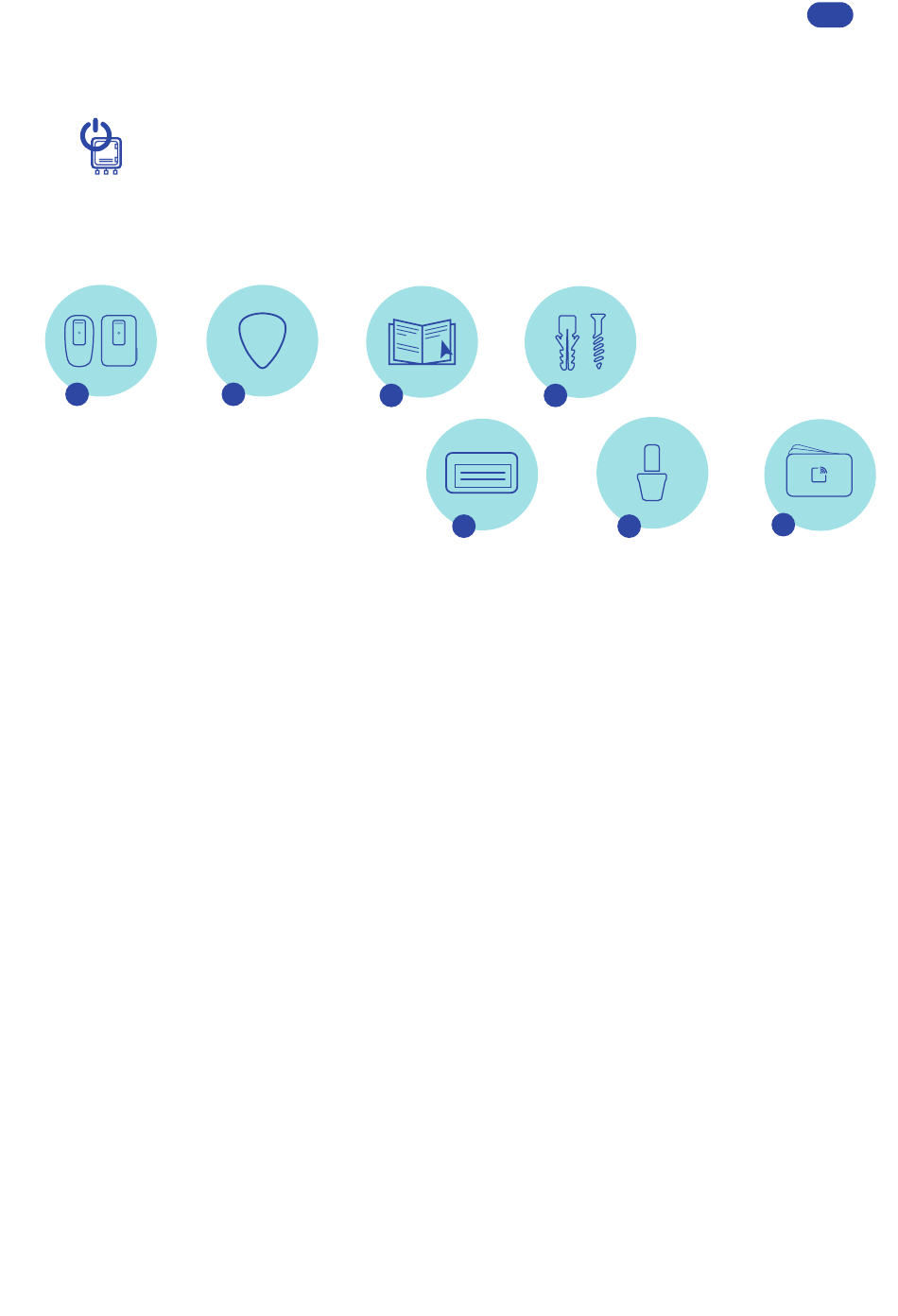

Dentro da embalagem está incluído:
1. Dazebox
2. Chave de abertura (palheta de guitarra)
3. Manual de instalação
4. Parafusos Ø5 e buchas Ø8
5. Cartão de série e PUK
6. Terminais de conexão
7. 3 cartões RFID.
05.2 - Equipamento necessário
Para instalar o Dazebox Home, você precisará do seguinte equipamento, que não é fornecido:
1. Furadeira com broca de parede Ø8 mm
2. Lápis, martelo, nível de bolha, fita métrica
3. Chave de fenda cruzada
06 - Instalação
A alimentação do equipamento deve permanecer desligada durante toda esta etapa. O não cumprimento destas instruções
pode causar danos graves a pessoas e bens, e até mesmo a morte.
As imagens a seguir têm propósito ilustrativo e podem não mostrar todos os componentes internos presentes no produto.
Requisitos do sistema elétrico
O Dazebox Share pode ser instalado em sistemas elétricos com os seguintes tipos de aterramento: TT, TN. Para o funciona-
mento correto do carregador com todos os veículos, é necessário verificar se a resistência de terra do sistema é inferior a
100 Ω.
A linha de alimentação do Dazebox deve ser dedicada e protegida por:
1. disjuntor diferencial tipo A, com corrente de atuação de 30 mA;
2. disjuntor termomagnético curva C.
A amperagem dos dispositivos de proteção deve ser dimensionada conforme o sistema em que a wallbox é instalada.
A norma IEC EN 60364-7-722 ou as normas nacionais equivalentes fornecem requisitos adicionais para a instalação elétrica
dedicada à alimentação do produto. Recomenda-se proteger o sistema com um dispositivo limitador de sobretensão (SPD).
Não é necessário que o SPD seja parte integrante da estação de carregamento, nem que seja "dedicado".
Nota: As versões monofásicas da Dazebox Home são compatíveis apenas com instalações monofásicas, enquanto as versões
trifásicas são compatíveis apenas com instalações trifásicas.
2
3
4
5
4. Chave Torx TX10
5. Alicate de crimpagem para terminais de férula e RJ45
(Para a instalação do Power Manager)
7
6
PT
