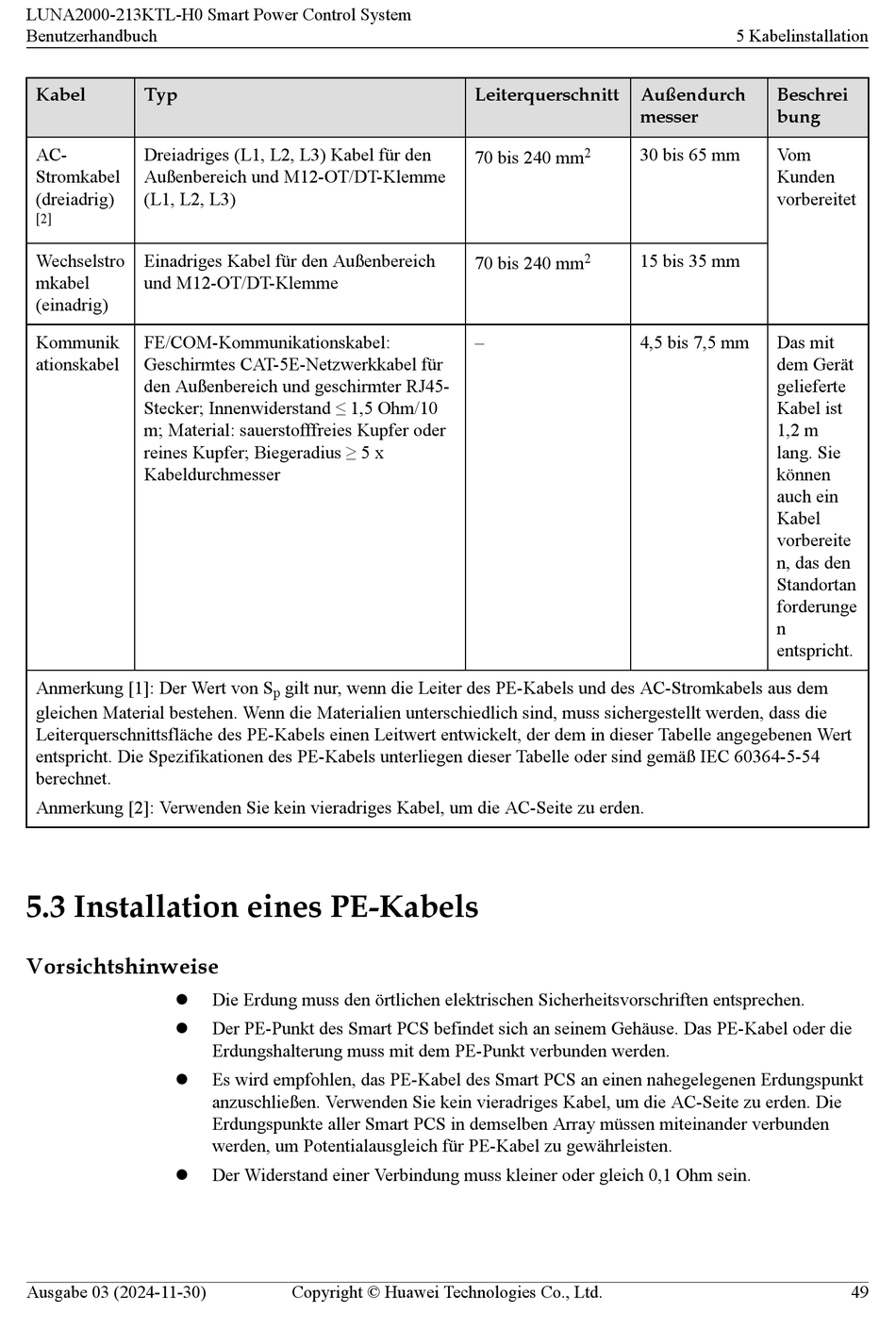

LUNA2000-213KTL-H0 Smart Power Control System
Benutzerhandbuch
Kabel Typ
AC- Dreiadriges (L1, L2, L3) Kabel für den
Stromkabel Außenbereich und M12-OT/DT-Klemme
(dreiadrig) (L1, L2, L3)
[2]
Wechselstro Einadriges Kabel für den Außenbereich
mkabel und M12-OT/DT-Klemme
(einadrig)
Kommunik FE/COM-Kommunikationskabel:
ationskabel Geschirmtes CAT-5E-Netzwerkkabel für
den Außenbereich und geschirmter RJ45-
Stecker; Innenwiderstand ≤ 1,5 Ohm/10
m; Material: sauerstofffreies Kupfer oder
reines Kupfer; Biegeradius ≥ 5 x
Kabeldurchmesser
Anmerkung [1]: Der Wert von S
gleichen Material bestehen. Wenn die Materialien unterschiedlich sind, muss sichergestellt werden, dass die
Leiterquerschnittsfläche des PE-Kabels einen Leitwert entwickelt, der dem in dieser Tabelle angegebenen Wert
entspricht. Die Spezifikationen des PE-Kabels unterliegen dieser Tabelle oder sind gemäß IEC 60364-5-54
berechnet.
Anmerkung [2]: Verwenden Sie kein vieradriges Kabel, um die AC-Seite zu erden.
5.3 Installation eines PE-Kabels
Vorsichtshinweise
l
l
l
l
Ausgabe 03 (2024-11-30)
gilt nur, wenn die Leiter des PE-Kabels und des AC-Stromkabels aus dem
p
Die Erdung muss den örtlichen elektrischen Sicherheitsvorschriften entsprechen.
Der PE-Punkt des Smart PCS befindet sich an seinem Gehäuse. Das PE-Kabel oder die
Erdungshalterung muss mit dem PE-Punkt verbunden werden.
Es wird empfohlen, das PE-Kabel des Smart PCS an einen nahegelegenen Erdungspunkt
anzuschließen. Verwenden Sie kein vieradriges Kabel, um die AC-Seite zu erden. Die
Erdungspunkte aller Smart PCS in demselben Array müssen miteinander verbunden
werden, um Potentialausgleich für PE-Kabel zu gewährleisten.
Der Widerstand einer Verbindung muss kleiner oder gleich 0,1 Ohm sein.
Copyright © Huawei Technologies Co., Ltd.
Leiterquerschnitt Außendurch
messer
30 bis 65 mm
2
70 bis 240 mm
2 15 bis 35 mm
70 bis 240 mm
– 4,5 bis 7,5 mm
5 Kabelinstallation
Beschrei
bung
Vom
Kunden
vorbereitet
Das mit
dem Gerät
gelieferte
Kabel ist
1,2 m
lang. Sie
können
auch ein
Kabel
vorbereite
n, das den
Standortan
forderunge
n
entspricht.
