Huawei LUNA2000-213KTL-H0 Smart Power Control System Benutzerhandbuch Seite 93

LUNA2000-213KTL-H0 Smart Power Control System
Benutzerhandbuch

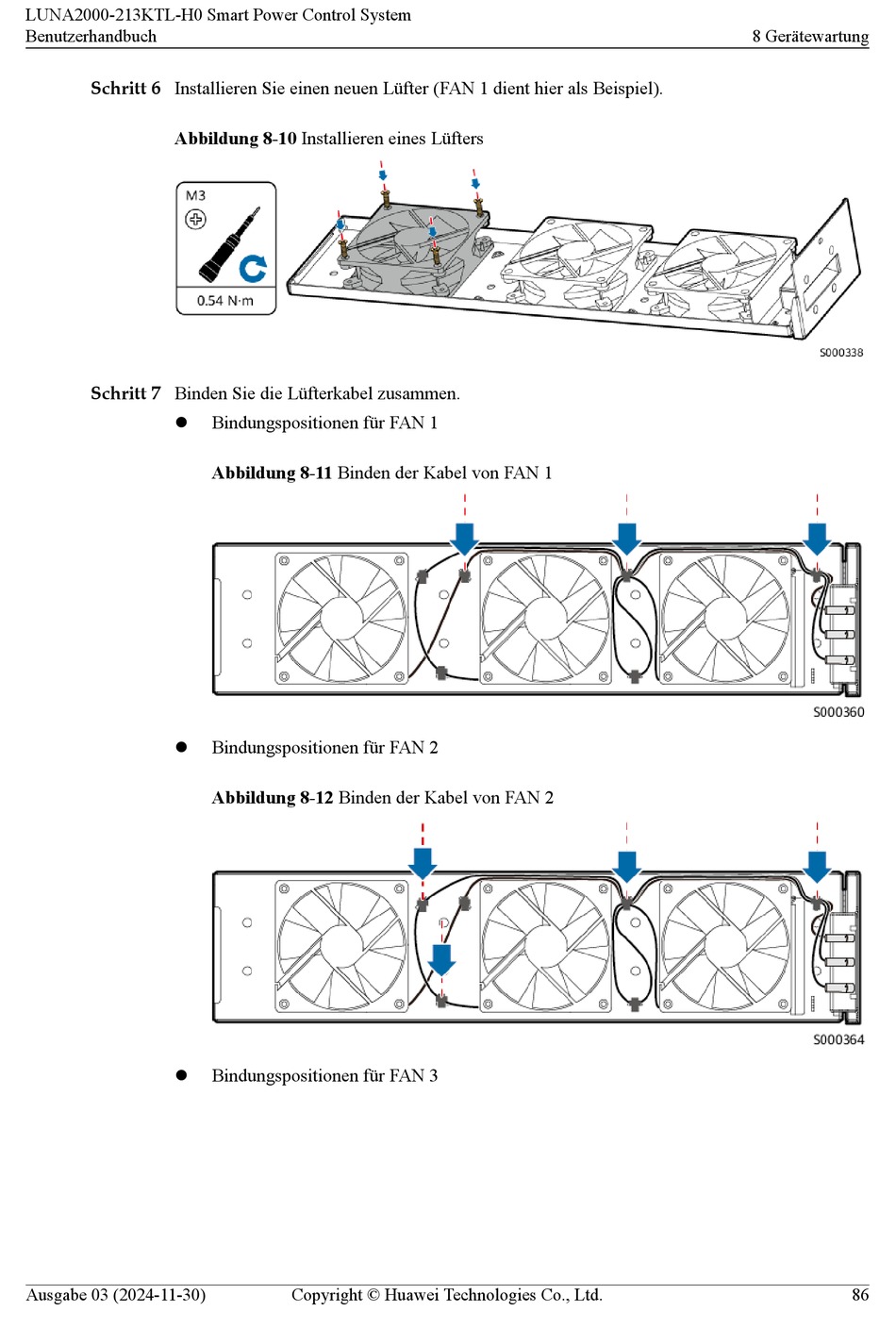

Schritt 6 Installieren Sie einen neuen Lüfter (FAN 1 dient hier als Beispiel).
Abbildung 8-10 Installieren eines Lüfters
Schritt 7 Binden Sie die Lüfterkabel zusammen.
l
l
l
Ausgabe 03 (2024-11-30)
Bindungspositionen für FAN 1
Abbildung 8-11 Binden der Kabel von FAN 1
Bindungspositionen für FAN 2
Abbildung 8-12 Binden der Kabel von FAN 2
Bindungspositionen für FAN 3
Copyright © Huawei Technologies Co., Ltd.
8 Gerätewartung
86
