LUNA2000-213KTL-H0 Smart Power Control System
Benutzerhandbuch
Prozedur
Schritt 1 Bereiten Sie die Kabel vor. Für Einzelheiten, siehe
Schritt 2 Öffnen Sie die Tür des DC-Wartungsfachs. Entfernen Sie das Zubehör aus dem DC-
Wartungsfach und bewahren Sie es für die künftige Verwendung ordnungsgemäß auf.
l Öffnen Sie niemals die Abdeckung des Smart PCS.
l Vor dem Öffnen einer Tür des Wartungsfachs des Smart PCS schalten Sie die externen
l Öffnen Sie die Tür des Wartungsfachs nicht bei Regen oder Schnee. Wenn sich dies nicht
l Nicht verwendete Schrauben dürfen nicht im Wartungsfach verbleiben.

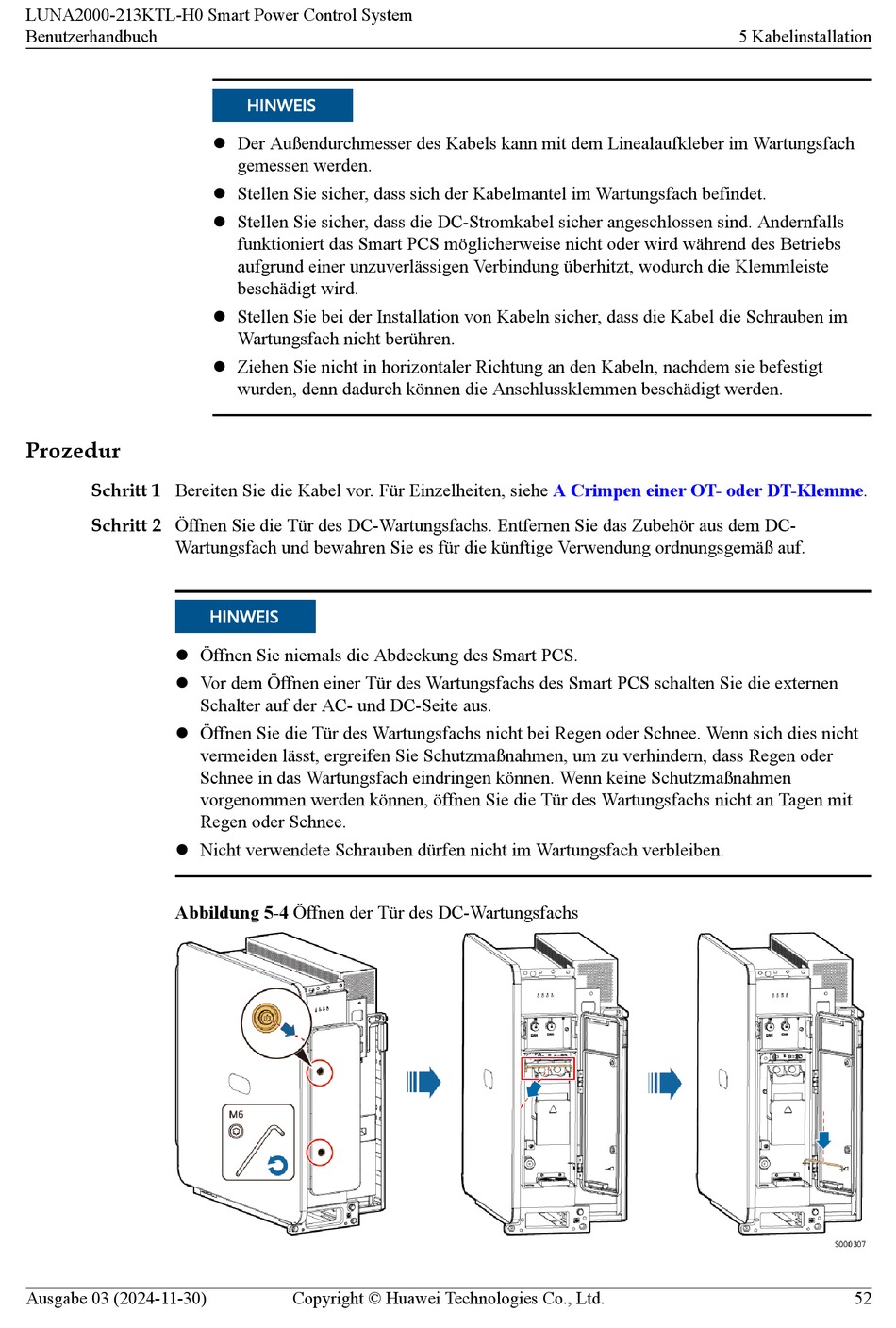

Abbildung 5-4 Öffnen der Tür des DC-Wartungsfachs
Ausgabe 03 (2024-11-30)
HINWEIS
l Der Außendurchmesser des Kabels kann mit dem Linealaufkleber im Wartungsfach
gemessen werden.
l Stellen Sie sicher, dass sich der Kabelmantel im Wartungsfach befindet.
l Stellen Sie sicher, dass die DC-Stromkabel sicher angeschlossen sind. Andernfalls
funktioniert das Smart PCS möglicherweise nicht oder wird während des Betriebs
aufgrund einer unzuverlässigen Verbindung überhitzt, wodurch die Klemmleiste
beschädigt wird.
l Stellen Sie bei der Installation von Kabeln sicher, dass die Kabel die Schrauben im
Wartungsfach nicht berühren.
l Ziehen Sie nicht in horizontaler Richtung an den Kabeln, nachdem sie befestigt
wurden, denn dadurch können die Anschlussklemmen beschädigt werden.
HINWEIS
Schalter auf der AC- und DC-Seite aus.
vermeiden lässt, ergreifen Sie Schutzmaßnahmen, um zu verhindern, dass Regen oder
Schnee in das Wartungsfach eindringen können. Wenn keine Schutzmaßnahmen
vorgenommen werden können, öffnen Sie die Tür des Wartungsfachs nicht an Tagen mit
Regen oder Schnee.
Copyright © Huawei Technologies Co., Ltd.
A Crimpen einer OT- oder
5 Kabelinstallation
DT-Klemme.
