LUNA2000-213KTL-H0 Smart Power Control System
Benutzerhandbuch
l Halten Sie sich bei der Vorbereitung der Kabel vom Gerät fern, damit keine Kabelreste in

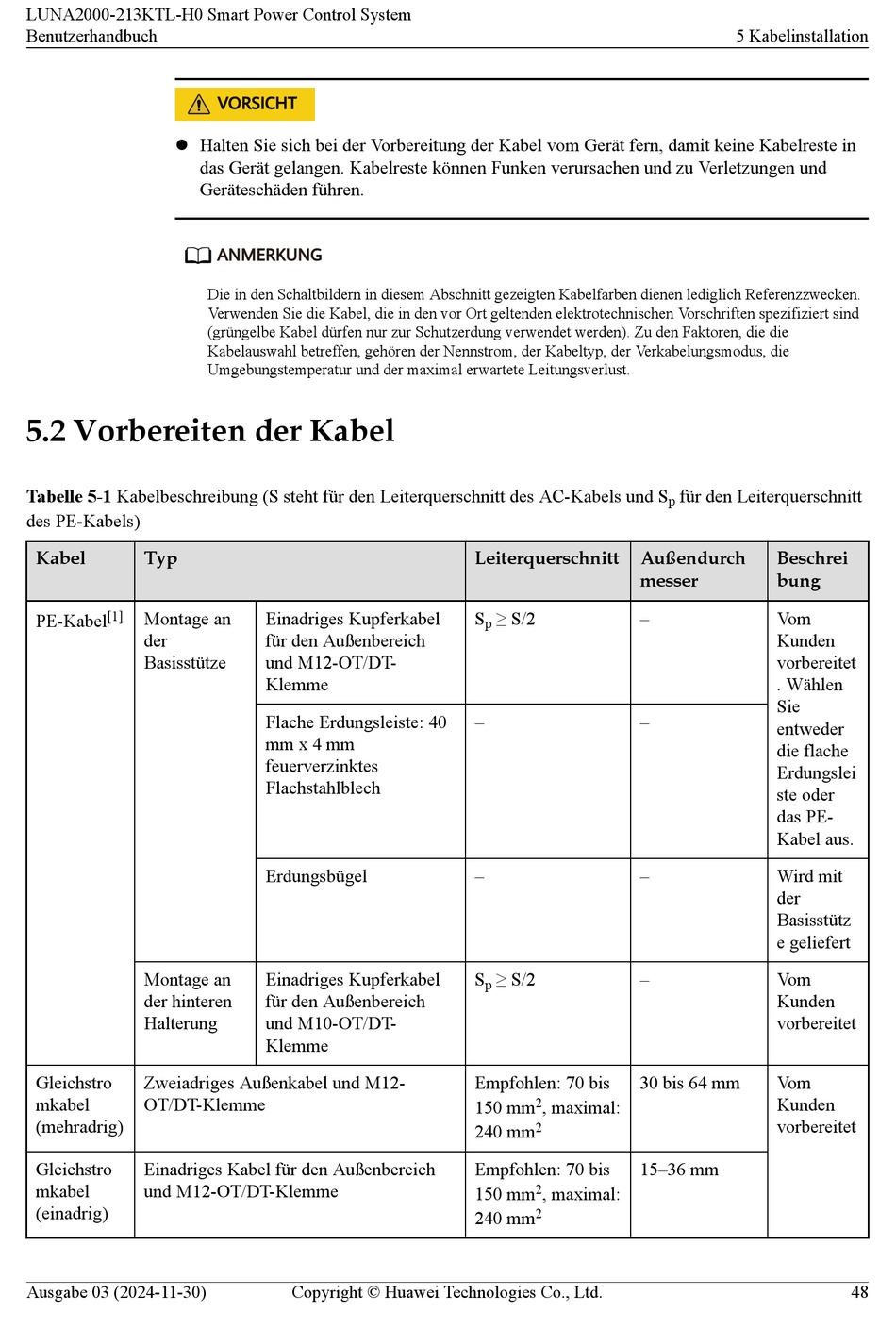

5.2 Vorbereiten der Kabel
Tabelle 5-1 Kabelbeschreibung (S steht für den Leiterquerschnitt des AC-Kabels und S
des PE-Kabels)
Kabel Typ
[1] Montage an
PE-Kabel
der
Basisstütze
Montage an
der hinteren
Halterung
Gleichstro Zweiadriges Außenkabel und M12-
mkabel OT/DT-Klemme
(mehradrig)
Gleichstro Einadriges Kabel für den Außenbereich
mkabel und M12-OT/DT-Klemme
(einadrig)
Ausgabe 03 (2024-11-30)
V ORSICHT
das Gerät gelangen. Kabelreste können Funken verursachen und zu Verletzungen und
Geräteschäden führen.
ANMERKUNG
Die in den Schaltbildern in diesem Abschnitt gezeigten Kabelfarben dienen lediglich Referenzzwecken.
Verwenden Sie die Kabel, die in den vor Ort geltenden elektrotechnischen Vorschriften spezifiziert sind
(grüngelbe Kabel dürfen nur zur Schutzerdung verwendet werden). Zu den Faktoren, die die
Kabelauswahl betreffen, gehören der Nennstrom, der Kabeltyp, der Verkabelungsmodus, die
Umgebungstemperatur und der maximal erwartete Leitungsverlust.
Einadriges Kupferkabel
für den Außenbereich
und M12-OT/DT-
Klemme
Flache Erdungsleiste: 40
mm x 4 mm
feuerverzinktes
Flachstahlblech
Erdungsbügel
Einadriges Kupferkabel
für den Außenbereich
und M10-OT/DT-
Klemme
Copyright © Huawei Technologies Co., Ltd.
Leiterquerschnitt Außendurch
messer
S ≥ S/2 –
p
– –
– –
S ≥ S/2 –
p
Empfohlen: 70 bis 30 bis 64 mm
2
150 mm , maximal:
2
240 mm
Empfohlen: 70 bis 15–36 mm
2
150 mm , maximal:
2
240 mm
5 Kabelinstallation
für den Leiterquerschnitt
p
Beschrei
bung
Vom
Kunden
vorbereitet
. Wählen
Sie
entweder
die flache
Erdungslei
ste oder
das PE-
Kabel aus.
Wird mit
der
Basisstütz
e geliefert
Vom
Kunden
vorbereitet
Vom
Kunden
vorbereitet
48
