LUNA2000-213KTL-H0 Smart Power Control System

Benutzerhandbuch

Prozedur

Ausgabe 03 (2024-11-30)

Montage an der Basisstütze:

ANMERKUNG

l Montieren Sie die Erdungsbügel entweder auf der DC-Seite oder auf der AC-Seite. Es wird

empfohlen, die PE-Kabel oder flachen Erdungsleisten auf beiden Seiten zu installieren.

l Auf jeder Seite der Basisstütze befindet sich ein Erdungspunkt. Es wird empfohlen, beide

Erdungspunkte zu erden.

–

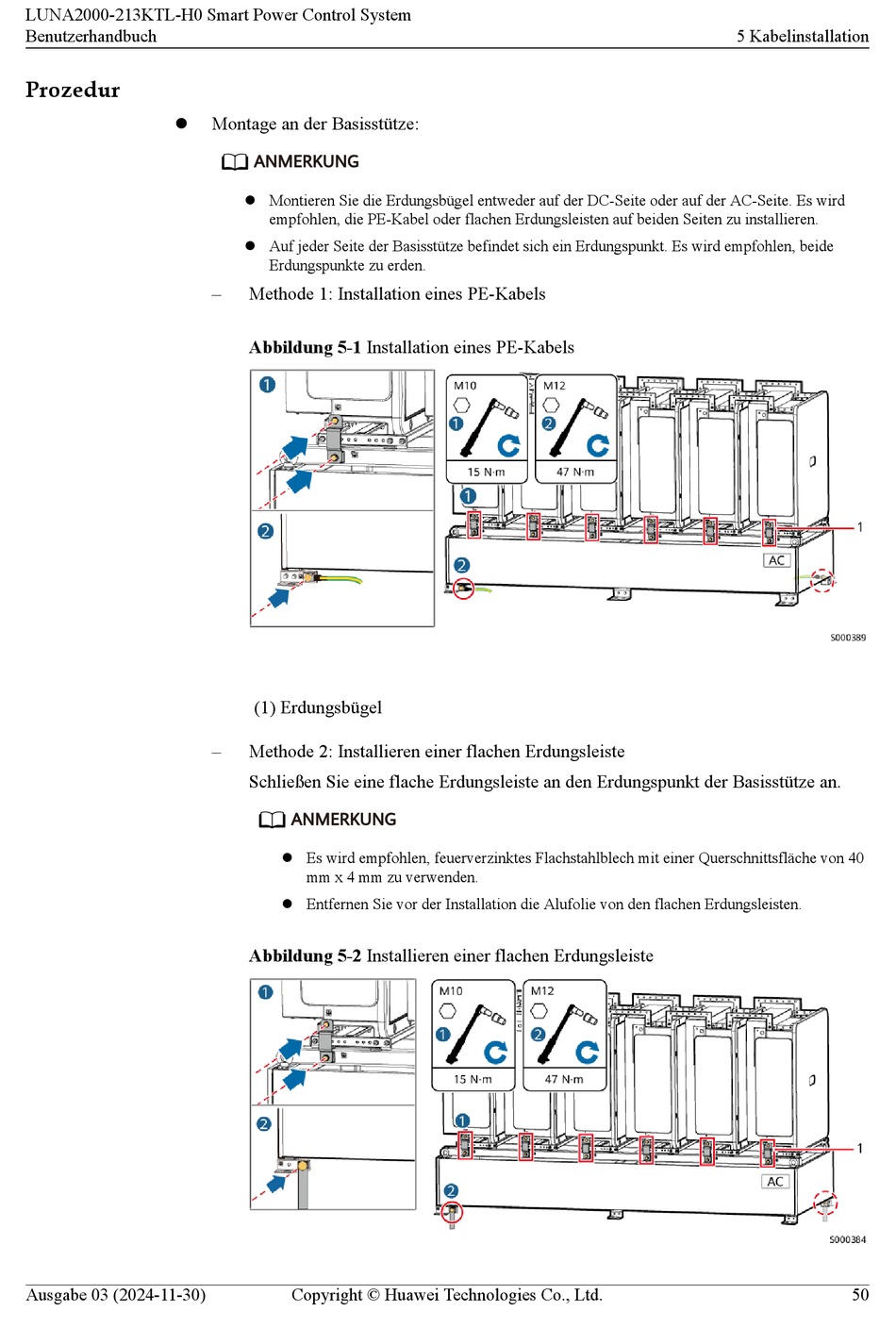

Methode 1: Installation eines PE-Kabels

Abbildung 5-1 Installation eines PE-Kabels

(1) Erdungsbügel

–

Methode 2: Installieren einer flachen Erdungsleiste

Schließen Sie eine flache Erdungsleiste an den Erdungspunkt der Basisstütze an.

ANMERKUNG

l Es wird empfohlen, feuerverzinktes Flachstahlblech mit einer Querschnittsfläche von 40

mm x 4 mm zu verwenden.

l Entfernen Sie vor der Installation die Alufolie von den flachen Erdungsleisten.

Abbildung 5-2 Installieren einer flachen Erdungsleiste

5 Kabelinstallation
