3

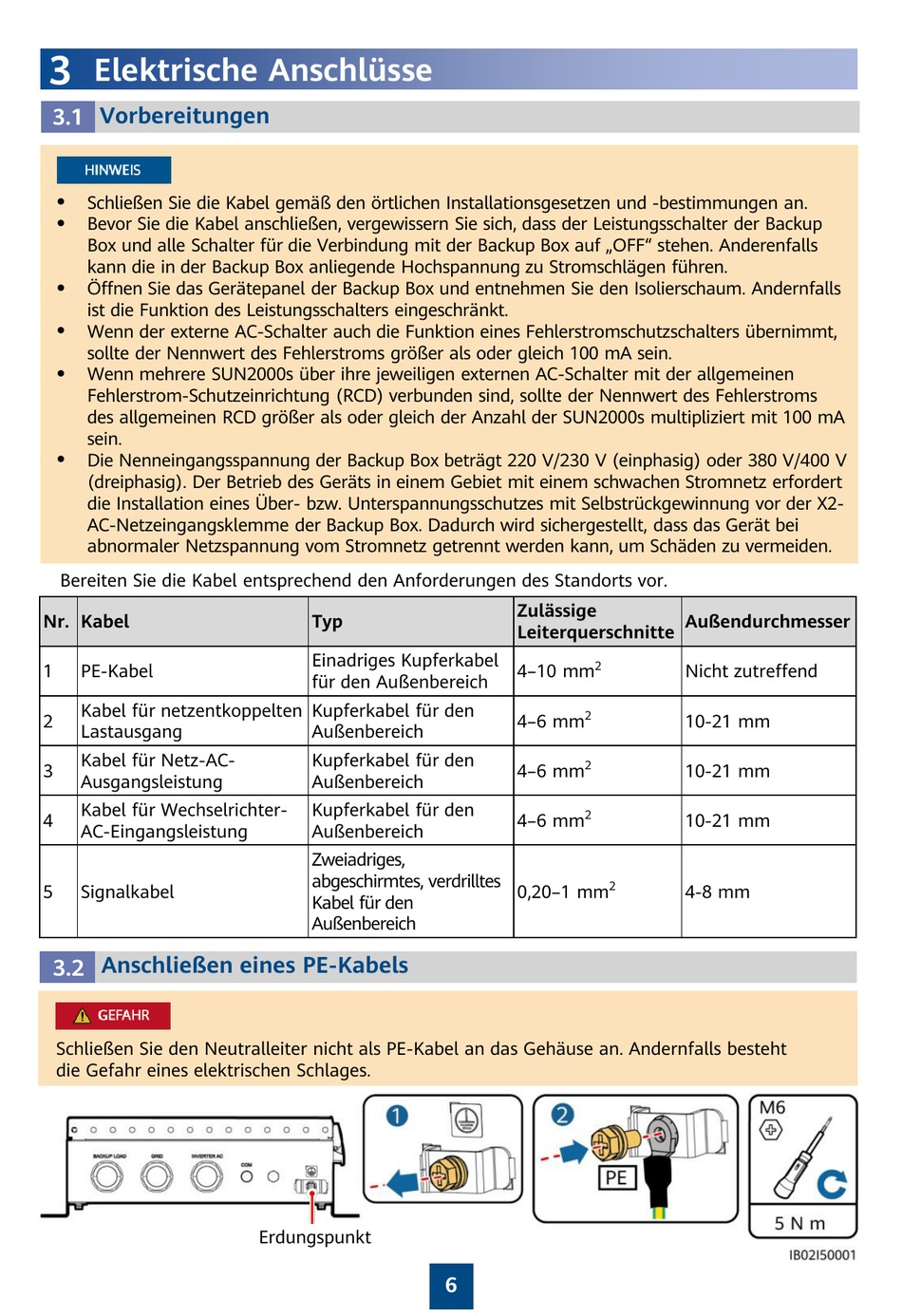

Elektrische Anschlüsse
Vorbereitungen
3.1
Schließen Sie die Kabel gemäß den örtlichen Installationsgesetzen und -bestimmungen an.
⚫
Bevor Sie die Kabel anschließen, vergewissern Sie sich, dass der Leistungsschalter der Backup
⚫
Box und alle Schalter für die Verbindung mit der Backup Box auf „OFF" stehen. Anderenfalls
kann die in der Backup Box anliegende Hochspannung zu Stromschlägen führen.
Ö ffnen Sie das Gerätepanel der Backup Box und entnehmen Sie den Isolierschaum. Andernfalls
⚫
ist die Funktion des Leistungsschalters eingeschränkt.
Wenn der externe AC-Schalter auch die Funktion eines Fehlerstromschutzschalters übernimmt,
⚫
sollte der Nennwert des Fehlerstroms größer als oder gleich 100 mA sein.
Wenn mehrere SUN2000s über ihre jeweiligen externen AC-Schalter mit der allgemeinen
⚫
Fehlerstrom-Schutzeinrichtung (RCD) verbunden sind, sollte der Nennwert des Fehlerstroms
des allgemeinen RCD größer als oder gleich der Anzahl der SUN2000s multipliziert mit 100 mA
sein.
Die Nenneingangsspannung der Backup Box beträgt 220 V/230 V (einphasig) oder 380 V/400 V
⚫
(dreiphasig). Der Betrieb des Geräts in einem Gebiet mit einem schwachen Stromnetz erfordert
die Installation eines Ü ber- bzw. Unterspannungsschutzes mit Selbstrückgewinnung vor der X2-
AC-Netzeingangsklemme der Backup Box. Dadurch wird sichergestellt, dass das Gerät bei
abnormaler Netzspannung vom Stromnetz getrennt werden kann, um Schäden zu vermeiden.
Bereiten Sie die Kabel entsprechend den Anforderungen des Standorts vor.
Nr. Kabel
1
PE-Kabel
Kabel für netzentkoppelten
2
Lastausgang
Kabel für Netz-AC-
3
Ausgangsleistung
Kabel für Wechselrichter-
4
AC-Eingangsleistung
5
Signalkabel
Anschließen eines PE-Kabels
3.2
Schließen Sie den Neutralleiter nicht als PE-Kabel an das Gehäuse an. Andernfalls besteht
die Gefahr eines elektrischen Schlages.
Typ
Einadriges Kupferkabel
für den Außenbereich
Kupferkabel für den
Außenbereich
Kupferkabel für den
Außenbereich
Kupferkabel für den
Außenbereich
Zweiadriges,
abgeschirmtes, verdrilltes
Kabel für den
Außenbereich
Erdungspunkt
Zulässige
Leiterquerschnitte
2
4–10 mm
2
4–6 mm
2
4–6 mm
2
4–6 mm
2
0,20–1 mm
6
Außendurchmesser
Nicht zutreffend
10-21 mm
10-21 mm
10-21 mm
4-8 mm
