LUNA2000-213KTL-H0 Smart Power Control System
Benutzerhandbuch
4.2.3 Anforderungen an das Fundament
Ein Fundament ist nur im Fall der Montage der Basisstütze erforderlich.
Bauen Sie vor der Installation auf dem ausgewählten Boden Betonplattformen und Gräben.
Für die Konstruktion des Fundaments gelten folgende Anforderungen:
l
l
l
l
l
l
l
l
l
Ausgabe 03 (2024-11-30)

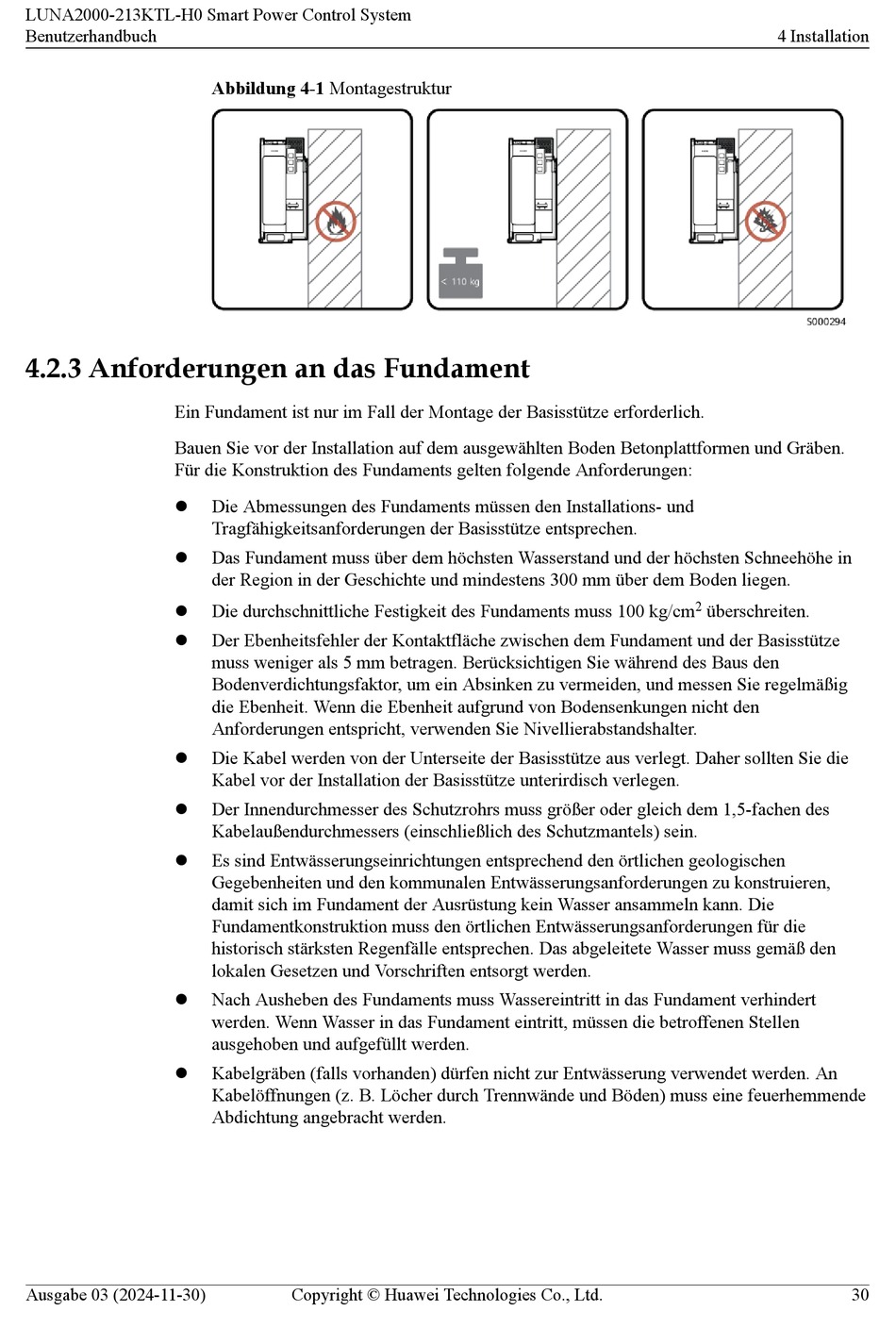

Abbildung 4-1 Montagestruktur
Die Abmessungen des Fundaments müssen den Installations- und
Tragfähigkeitsanforderungen der Basisstütze entsprechen.
Das Fundament muss über dem höchsten Wasserstand und der höchsten Schneehöhe in
der Region in der Geschichte und mindestens 300 mm über dem Boden liegen.
Die durchschnittliche Festigkeit des Fundaments muss 100 kg/cm
Der Ebenheitsfehler der Kontaktfläche zwischen dem Fundament und der Basisstütze
muss weniger als 5 mm betragen. Berücksichtigen Sie während des Baus den
Bodenverdichtungsfaktor, um ein Absinken zu vermeiden, und messen Sie regelmäßig
die Ebenheit. Wenn die Ebenheit aufgrund von Bodensenkungen nicht den
Anforderungen entspricht, verwenden Sie Nivellierabstandshalter.
Die Kabel werden von der Unterseite der Basisstütze aus verlegt. Daher sollten Sie die
Kabel vor der Installation der Basisstütze unterirdisch verlegen.
Der Innendurchmesser des Schutzrohrs muss größer oder gleich dem 1,5-fachen des
Kabelaußendurchmessers (einschließlich des Schutzmantels) sein.
Es sind Entwässerungseinrichtungen entsprechend den örtlichen geologischen
Gegebenheiten und den kommunalen Entwässerungsanforderungen zu konstruieren,
damit sich im Fundament der Ausrüstung kein Wasser ansammeln kann. Die
Fundamentkonstruktion muss den örtlichen Entwässerungsanforderungen für die
historisch stärksten Regenfälle entsprechen. Das abgeleitete Wasser muss gemäß den
lokalen Gesetzen und Vorschriften entsorgt werden.
Nach Ausheben des Fundaments muss Wassereintritt in das Fundament verhindert
werden. Wenn Wasser in das Fundament eintritt, müssen die betroffenen Stellen
ausgehoben und aufgefüllt werden.
Kabelgräben (falls vorhanden) dürfen nicht zur Entwässerung verwendet werden. An
Kabelöffnungen (z. B. Löcher durch Trennwände und Böden) muss eine feuerhemmende
Abdichtung angebracht werden.
Copyright © Huawei Technologies Co., Ltd.
4 Installation
2
überschreiten.
