LUNA2000-213KTL-H0 Smart Power Control System
Benutzerhandbuch
Prozedur
Schritt 1 (Optional) Bereiten Sie ein Netzwerkkabel vor.
l
l
Schritt 2 Stecken Sie den Stecker nacheinander durch die Dichtungsmutter, den Dichtungsring, die
Überwurfmutter und das Kunststoffgehäuse.
Ausgabe 03 (2024-11-30)
ANMERKUNG
Wenn die Länge des mitgelieferten Kabels nicht den Anforderungen entspricht, bereiten Sie selbst ein
Netzwerkkabel vor oder verwenden Sie den mitgelieferten Stecker und ein selbst vorbereitetes Kabel,
um ein Netzwerkkabel zu crimpen.
Ein Netzwerkkabel selbst vorbereiten
V ORSICHT
Wenn Sie selbst ein Netzwerkkabel vorbereiten, wählen Sie ein Netzwerkkabel mit
abgeschirmten RJ45-Steckern und ohne Spritzgussummantelung.

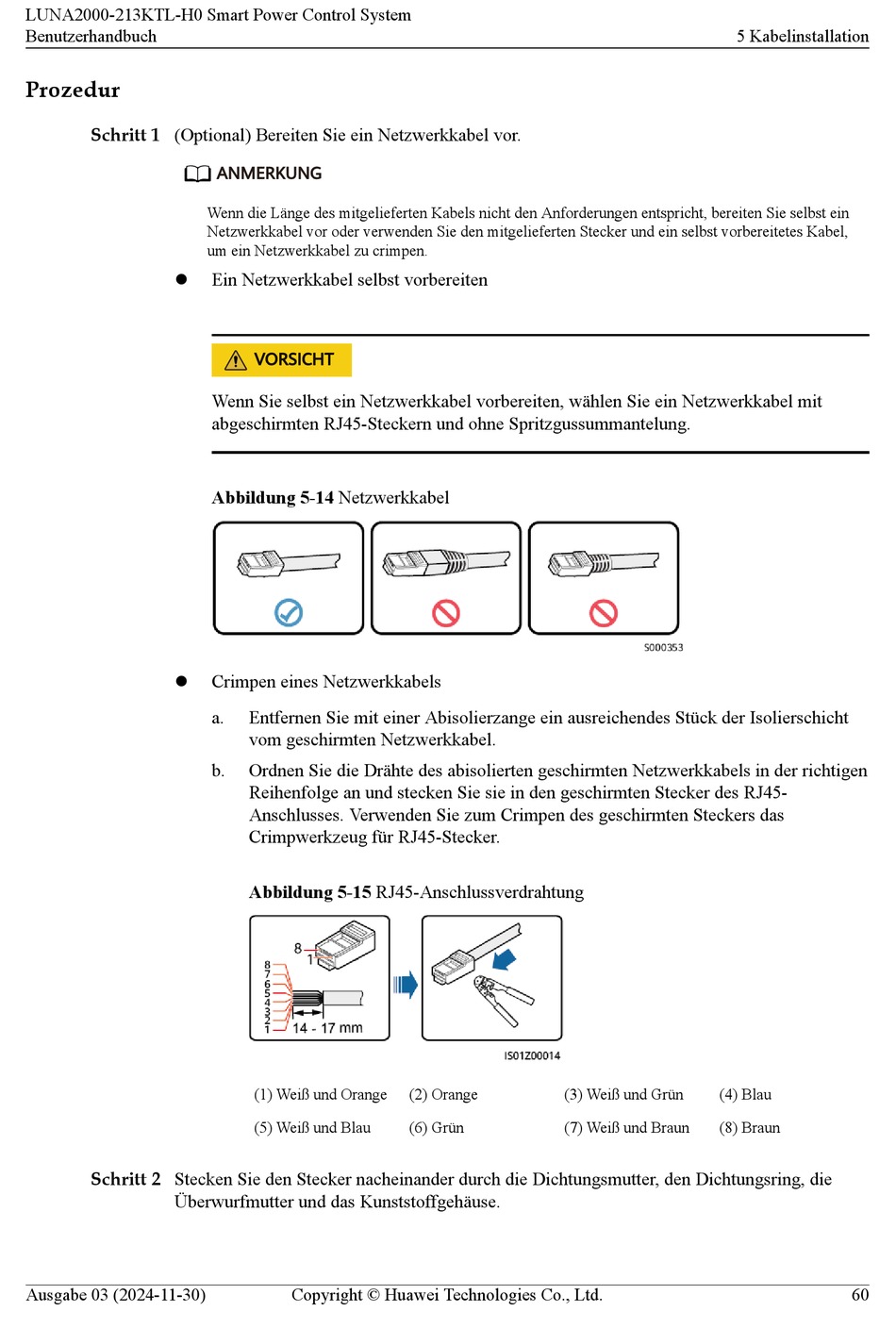

Abbildung 5-14 Netzwerkkabel
Crimpen eines Netzwerkkabels
a. Entfernen Sie mit einer Abisolierzange ein ausreichendes Stück der Isolierschicht
vom geschirmten Netzwerkkabel.
b. Ordnen Sie die Drähte des abisolierten geschirmten Netzwerkkabels in der richtigen
Reihenfolge an und stecken Sie sie in den geschirmten Stecker des RJ45-
Anschlusses. Verwenden Sie zum Crimpen des geschirmten Steckers das
Crimpwerkzeug für RJ45-Stecker.
Abbildung 5-15 RJ45-Anschlussverdrahtung
(1) Weiß und Orange
(5) Weiß und Blau
Copyright © Huawei Technologies Co., Ltd.
(2) Orange (3) Weiß und Grün
(6) Grün (7) Weiß und Braun
5 Kabelinstallation
(4) Blau
(8) Braun
