Huawei LUNA2000-213KTL-H0 Smart Power Control System Benutzerhandbuch Seite 74

LUNA2000-213KTL-H0 Smart Power Control System
Benutzerhandbuch
Schritt 2 Stecken Sie den Stecker nacheinander durch die Dichtungsmutter, den Dichtungsring, die
Überwurfmutter und das Kunststoffgehäuse.

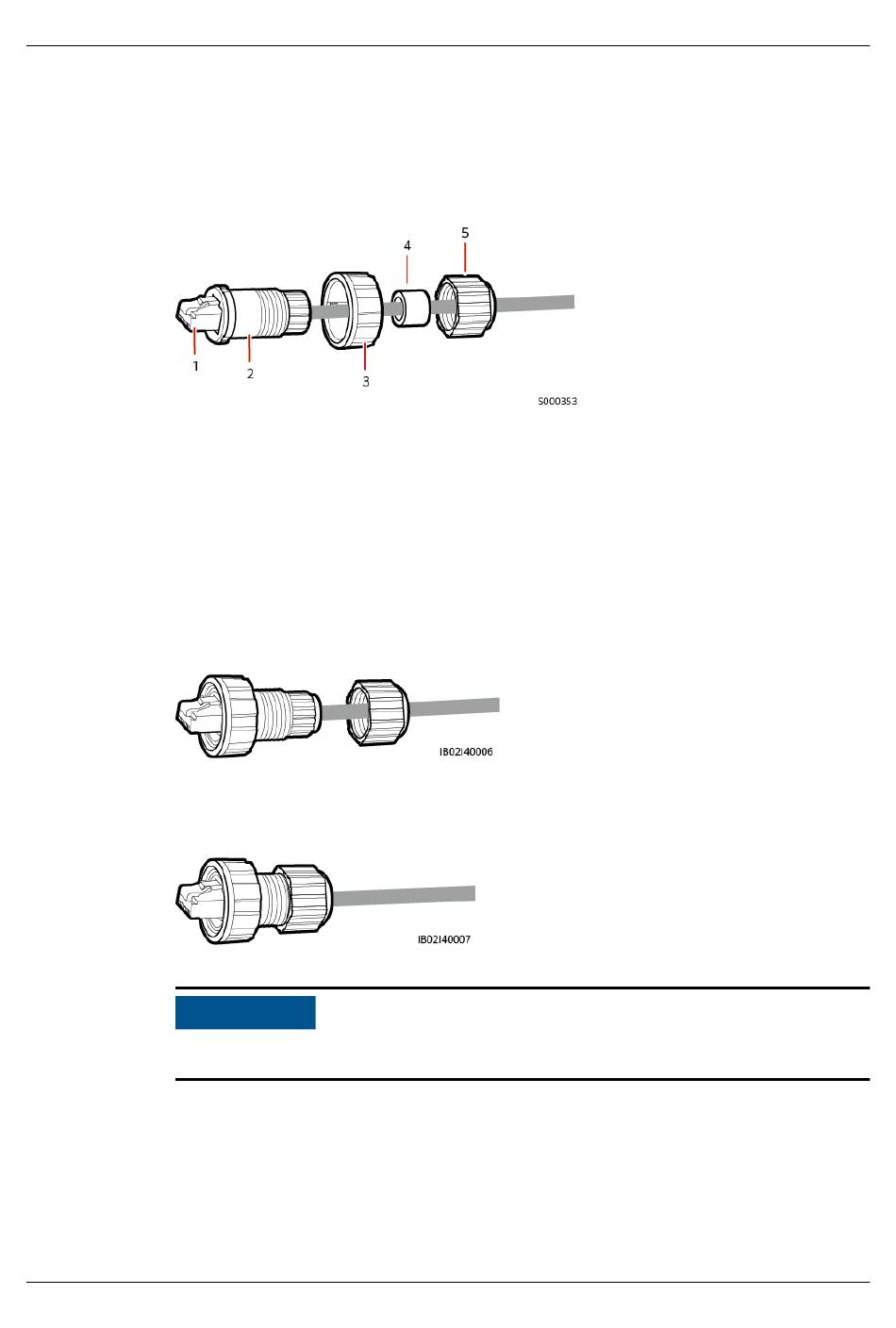

Abbildung 5-29 Verbinden eines Kunststoffgehäuses
(1) Geschirmter Stecker
(4) Dichtungsring
Schritt 3 Setzen Sie den Dichtring in das Kunststoffgehäuse ein und befestigen Sie die Überwurfmutter
am Kunststoffgehäuse.
Abbildung 5-30 Verbinden eines Dichtrings und einer Überwurfmutter
Schritt 4 Befestigen Sie die Dichtungsmutter am Kunststoffgehäuse.
Abbildung 5-31 Anschließen einer Dichtungsmutter
Vergewissern Sie sich, dass die Dichtungsmutter fest angezogen ist.
Schritt 5 Stecken Sie die Stecker in die COM-Ports am Smart PCS und ziehen Sie die
Überwurfmuttern fest.
Ausgabe 03 (2024-11-30)
(5) Weiß und Blau
HINWEIS
Copyright © Huawei Technologies Co., Ltd.
(6) Grün (7) Weiß und Braun
(2) Kunststoffgehäuse
(5) Dichtungsmutter
5 Kabelinstallation
(8) Braun
(3) Überwurfmutter
–
67
