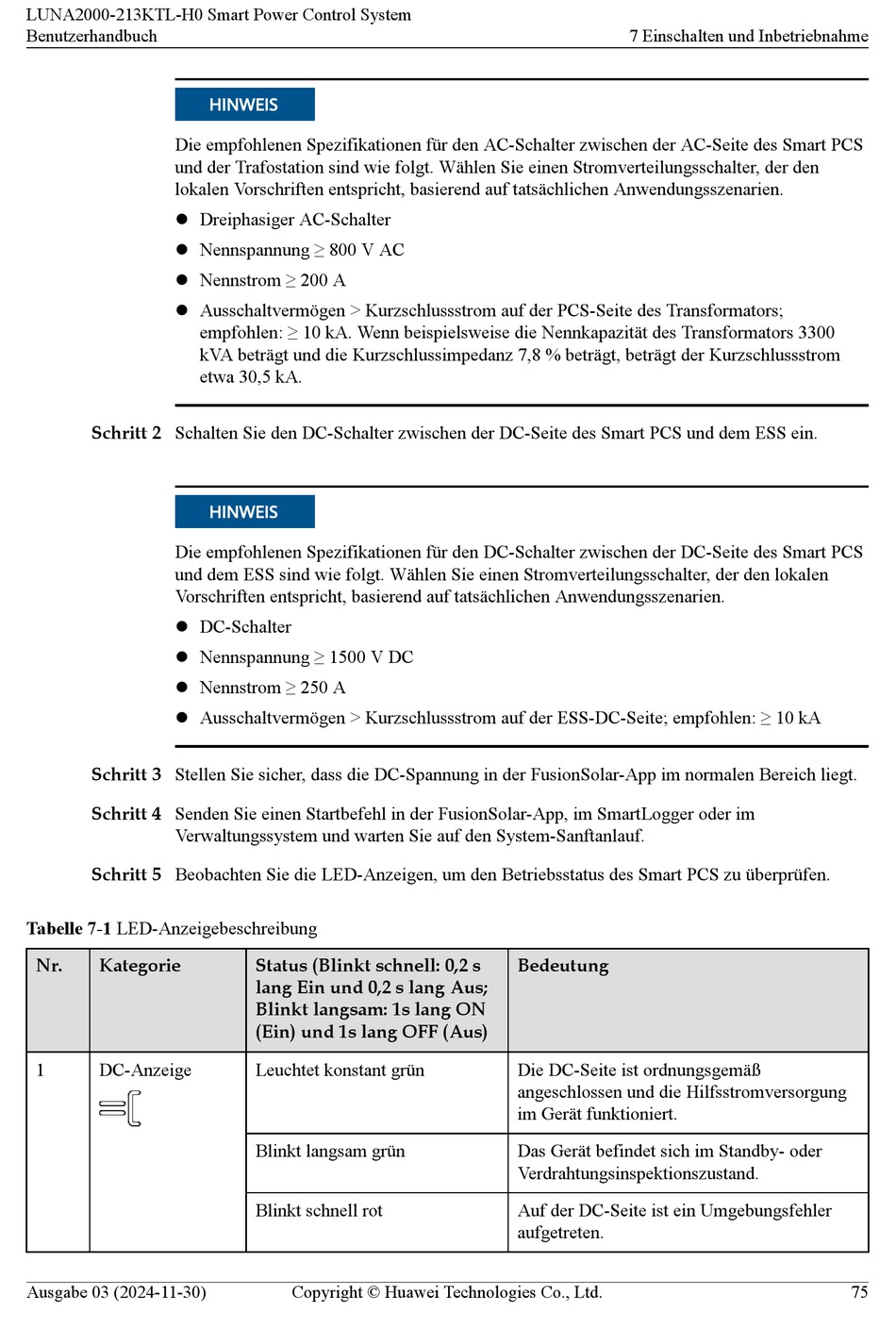

Huawei LUNA2000-213KTL-H0 Smart Power Control System Benutzerhandbuch Seite 82

LUNA2000-213KTL-H0 Smart Power Control System
Benutzerhandbuch
Die empfohlenen Spezifikationen für den AC-Schalter zwischen der AC-Seite des Smart PCS
und der Trafostation sind wie folgt. Wählen Sie einen Stromverteilungsschalter, der den
lokalen Vorschriften entspricht, basierend auf tatsächlichen Anwendungsszenarien.
l Dreiphasiger AC-Schalter
l Nennspannung ≥ 800 V AC
l Nennstrom ≥ 200 A
l Ausschaltvermögen > Kurzschlussstrom auf der PCS-Seite des Transformators;
Schritt 2 Schalten Sie den DC-Schalter zwischen der DC-Seite des Smart PCS und dem ESS ein.
Die empfohlenen Spezifikationen für den DC-Schalter zwischen der DC-Seite des Smart PCS
und dem ESS sind wie folgt. Wählen Sie einen Stromverteilungsschalter, der den lokalen
Vorschriften entspricht, basierend auf tatsächlichen Anwendungsszenarien.
l DC-Schalter
l Nennspannung ≥ 1500 V DC
l Nennstrom ≥ 250 A
l Ausschaltvermögen > Kurzschlussstrom auf der ESS-DC-Seite; empfohlen: ≥ 10 kA
Schritt 3 Stellen Sie sicher, dass die DC-Spannung in der FusionSolar-App im normalen Bereich liegt.
Schritt 4 Senden Sie einen Startbefehl in der FusionSolar-App, im SmartLogger oder im
Verwaltungssystem und warten Sie auf den System-Sanftanlauf.
Schritt 5 Beobachten Sie die LED-Anzeigen, um den Betriebsstatus des Smart PCS zu überprüfen.
Tabelle 7-1 LED-Anzeigebeschreibung
Nr. Kategorie
1 DC-Anzeige
Ausgabe 03 (2024-11-30)
HINWEIS
empfohlen: ≥ 10 kA. Wenn beispielsweise die Nennkapazität des Transformators 3300
kVA beträgt und die Kurzschlussimpedanz 7,8 % beträgt, beträgt der Kurzschlussstrom
etwa 30,5 kA.
HINWEIS
Status (Blinkt schnell: 0,2 s
lang Ein und 0,2 s lang Aus;
Blinkt langsam: 1s lang ON
(Ein) und 1s lang OFF (Aus)
Leuchtet konstant grün
Blinkt langsam grün
Blinkt schnell rot
Copyright © Huawei Technologies Co., Ltd.
7 Einschalten und Inbetriebnahme
Bedeutung
Die DC-Seite ist ordnungsgemäß
angeschlossen und die Hilfsstromversorgung
im Gerät funktioniert.
Das Gerät befindet sich im Standby- oder
Verdrahtungsinspektionszustand.
Auf der DC-Seite ist ein Umgebungsfehler
aufgetreten.
