Wenn die Kabel durch ein Rohr verlegt werden, beträ gt der empfohlene Außendurchmesser des
⚫
Rohrs 26,92 mm.
Die L und N (L)-Leitungen lassen sich über einen Leistungsschalter (LS) an die L und N (L)-
⚫
Anschlü sse der
Station-Service Stromquelle für den Transformatorkasten verbinden.
Fixieren Sie die Kabel nach dem Anschließen.
⚫
7
Kontrolle nach der Installation
1. Der Schrank und die Komponenten sind ordnungsgemäß montiert.
11
Einstellen der Initialisierungsparameter
2. Alle Kabel sind korrekt und sicher angeschlossen.
3. Kein Kabel ist beschädigt.
4. Die Kabel sind ordentlich verlegt und gleichmäßig und in gleicher Ausrichtung mit
Kabelbindern fixiert.
5. Auf den Kabeln befinden sich keine überflüssigen Isolierbänder und Kabelbinder.
6. Die Verlegung von Stromversorgungs- und Signalkabeln entspricht den
Anforderungen an die Verlegung von Stark- und Schwachstromkabeln sowie dem
Kabelführungsplan.
7. Bei allen verwendeten Kabellöchern an der Unterseite des Schranks sind die
Verschlusskappen angezogen, und auf diesen Löchern wurde
Brandschutzspachtelmasse aufgetragen, oder die Kabelführungsrohre wurden
am Schrank befestigt.
8. Ungenutzte Kabellöcher an der Unterseite des Schranks sind verschlossen, und
die Verschlusskappen sind angezogen.
Nachdem Sie sichergestellt haben, dass alle Kabel sicher sind, schließen Sie die Abdeckung auf
dem einphasigen Netzschalter und auf dem Übergabeklemmenblock fü r die dreiphasige
Stromeinspeisung, und ziehen Sie anschließend die unverlierbaren Schrauben an.

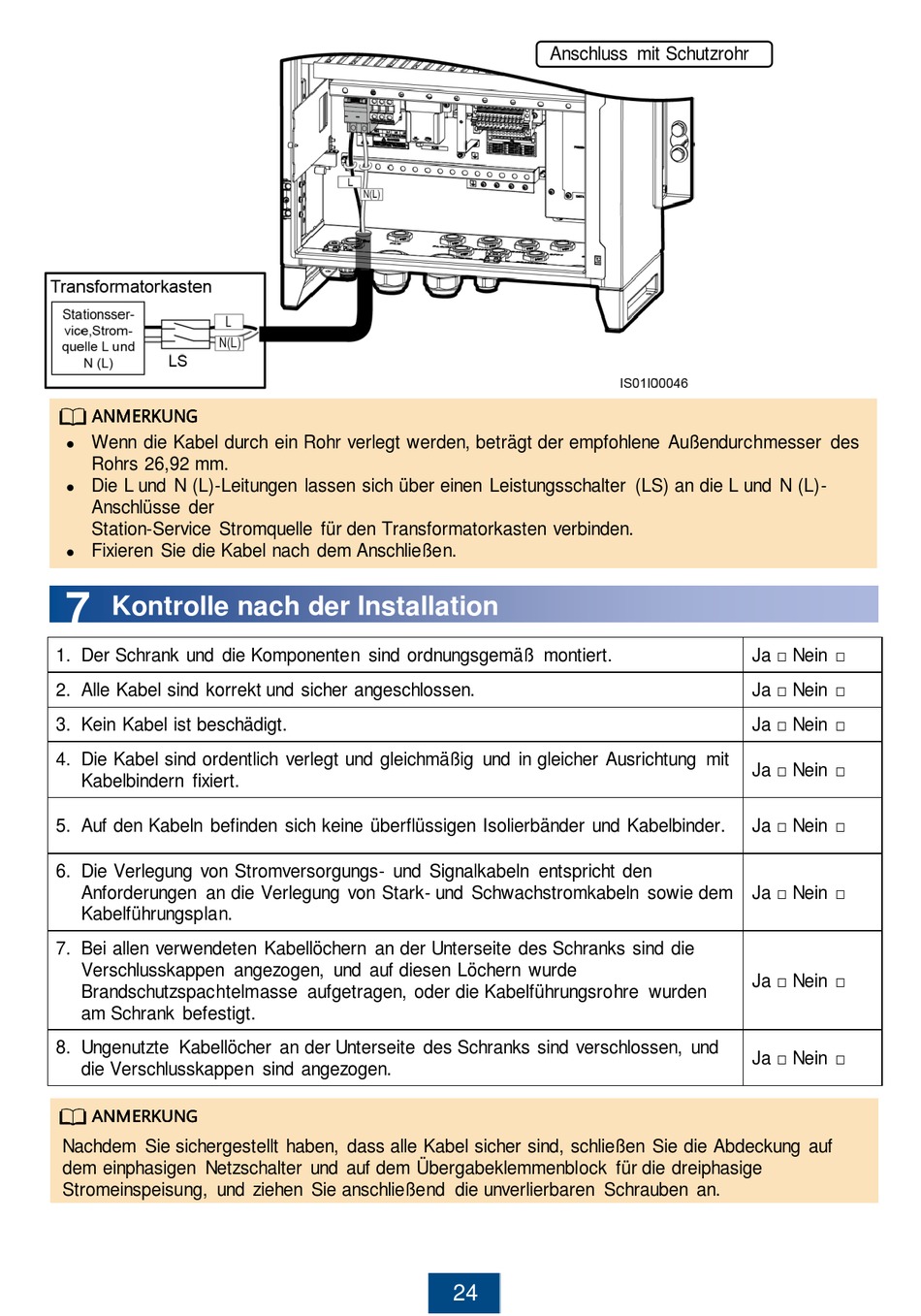

Anschluss mit Schutzrohr
24
Ja □ Nein □
Ja □ Nein □
Ja □ Nein □
Ja □ Nein □
Ja □ Nein □
Ja □ Nein □
Ja □ Nein □
Ja □ Nein □
