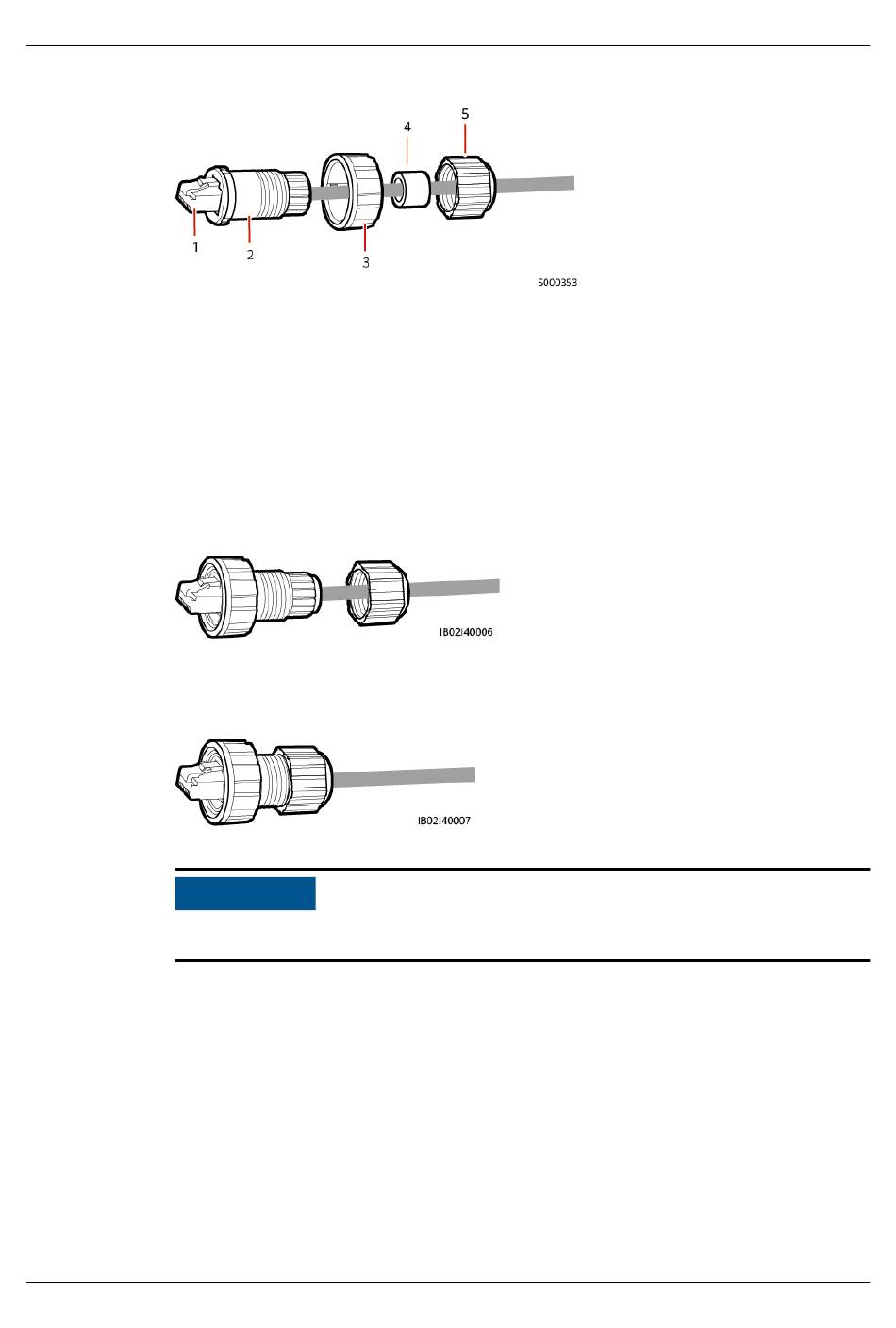

Abbildung 5-16 Verbinden eines Kunststoffgehäuses
(1) Geschirmter Stecker
(4) Dichtungsring
Schritt 3 Setzen Sie den Dichtring in das Kunststoffgehäuse ein und befestigen Sie die Überwurfmutter
am Kunststoffgehäuse.
Abbildung 5-17 Verbinden eines Dichtrings und einer Überwurfmutter
Schritt 4 Befestigen Sie die Dichtungsmutter am Kunststoffgehäuse.
Abbildung 5-18 Anschließen einer Dichtungsmutter
Vergewissern Sie sich, dass die Dichtungsmutter fest angezogen ist.
Schritt 5 Verlegen Sie das FE1-Kabel durch die Kabelöffnung auf der linken Seite und das FE2-Kabel
durch die Kabelöffnung auf der rechten Seite. Stecken Sie die Stecker in die FE-Ports am
Smart PCS und ziehen Sie die Überwurfmuttern fest.
