(1) AC-Wartungsfach
(4) Öffnung für
Kommunikationskabel (COM)
(7) Externer Lüftereinschub
(10) Schutzerdung (PE) Punkt 1
(13) Belüftungsventil
Anmerkung [1]: Der Sicherheits-Torx-Schlüssel wird mit dem Gerät geliefert und ist an der
Halterung oben am Gerät befestigt. Entfernen Sie den Sicherheits-Torx-Schlüssel von der
Halterung und bewahren Sie ihn sicher auf.
Abmessungen

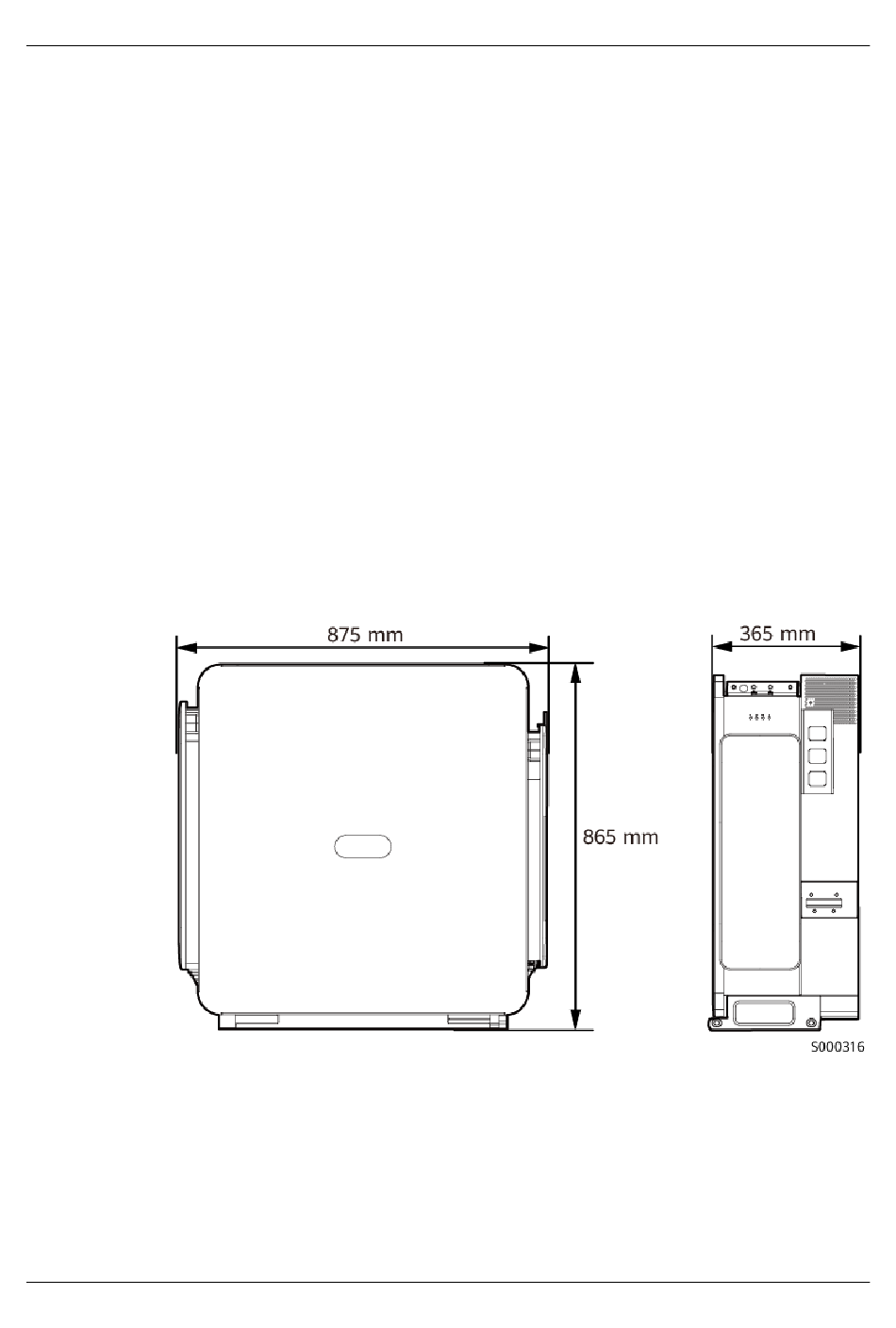

Abbildung 2-8 Abmessungen
Anzeigebeschreibung
Beobachten Sie die LED-Anzeigen auf dem Bedienfeld, um den Betriebsstatus des Smart
PCS zu überprüfen.
Ausgabe 03 (2024-11-30)
(2) Öffnung für
Kommunikationskabel
(FE)
(5) DC-Wartungsfach
(8) Schutzabdeckung
(11) PE-Punkt 2
(14) USB-Anschluss
(USB)
