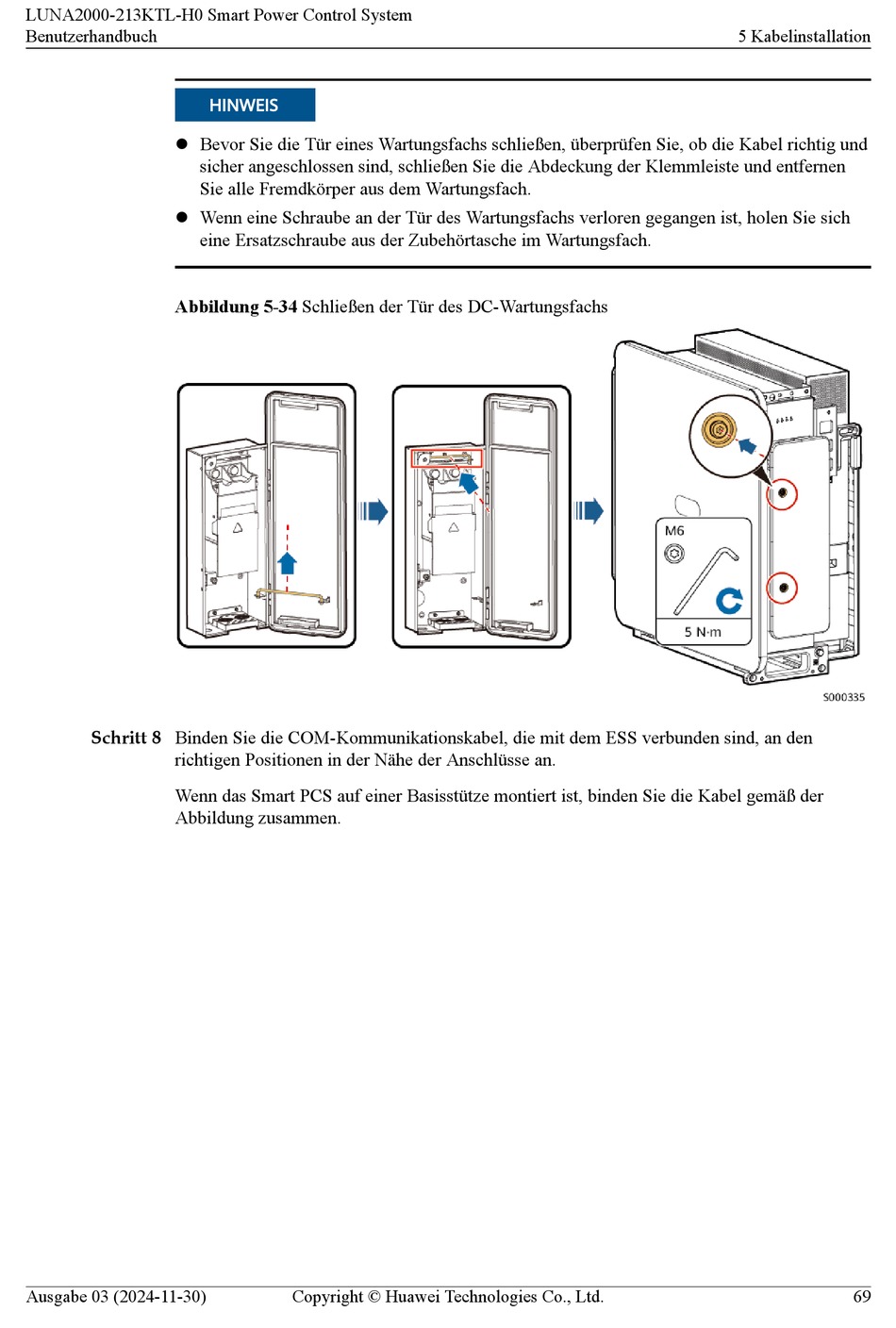

Huawei LUNA2000-213KTL-H0 Smart Power Control System Benutzerhandbuch Seite 76

Vorschau ausblenden Andere Handbücher für LUNA2000-213KTL-H0 Smart Power Control System:

LUNA2000-213KTL-H0 Smart Power Control System

Benutzerhandbuch

l Bevor Sie die Tür eines Wartungsfachs schließen, überprüfen Sie, ob die Kabel richtig und

l Wenn eine Schraube an der Tür des Wartungsfachs verloren gegangen ist, holen Sie sich

Abbildung 5-34 Schließen der Tür des DC-Wartungsfachs

Schritt 8 Binden Sie die COM-Kommunikationskabel, die mit dem ESS verbunden sind, an den

richtigen Positionen in der Nähe der Anschlüsse an.

Wenn das Smart PCS auf einer Basisstütze montiert ist, binden Sie die Kabel gemäß der

Abbildung zusammen.

Ausgabe 03 (2024-11-30)

HINWEIS

sicher angeschlossen sind, schließen Sie die Abdeckung der Klemmleiste und entfernen

Sie alle Fremdkörper aus dem Wartungsfach.

eine Ersatzschraube aus der Zubehörtasche im Wartungsfach.

5 Kabelinstallation
